民用航空涡喷动力装置结构设计

在民用支线航空动力配套、航空教学实训教具开发、航改小型动力装备改装的场景中，这类小尺寸涡喷结构的三维建模，核心是还原真实航空发动机的核心装配逻辑，而非单纯做外观曲面的复刻。从实际用途来看，该结构既可以作为航空类职业院校的结构认知教具，拆解展示进气端、压气机段、燃烧室衔接段、涡轮做功段的装配关系，也能为小型通航试验飞行器、高速靶机的动力选型提供结构参考，甚至在航改燃机的小型分布式能源项目中，作为核心机结构的简化验证载体使用。

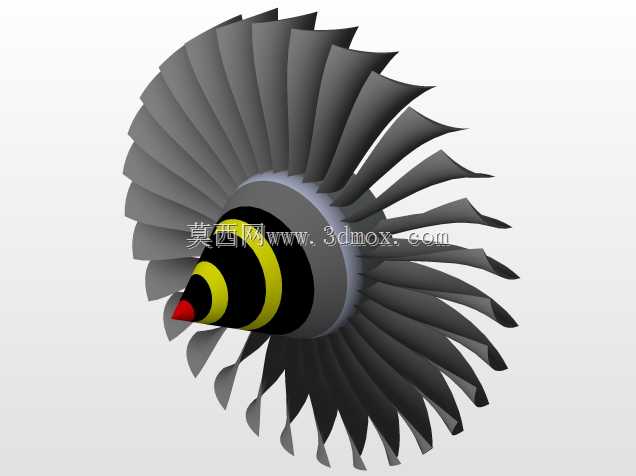

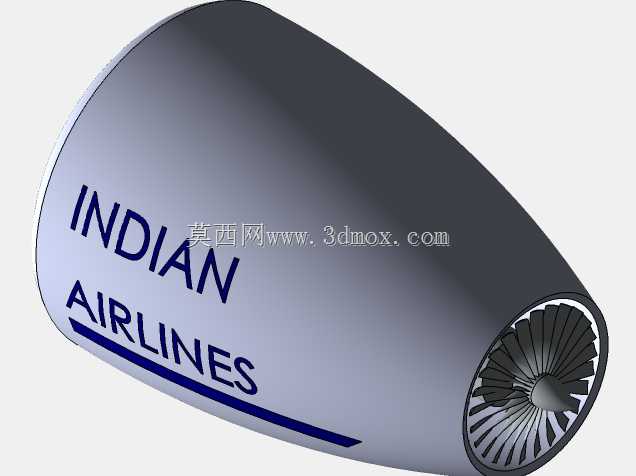

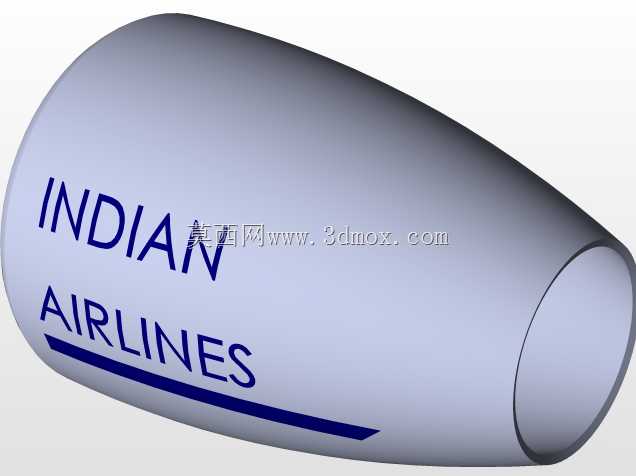

从功能特性上拆解，该结构的进气外壳采用流线型纺锤曲面设计，曲面曲率沿进气方向逐步收敛，目的是在亚音速进气工况下，让来流均匀减速增压，避免进气道内出现气流分离导致的压气机喘振，外壳外侧的标识区域做了微凸的曲面过渡，不会破坏整体气动外形的连续性。尾部的涡轮叶片采用等截面直叶片简化结构，每片叶片的安装角沿叶高方向做了12度的扭转补偿，匹配低转速工况下的气流攻角，减少叶尖涡流损失，叶片与中心轴的连接采用燕尾型榫槽结构，保证高速旋转下的连接可靠性，同时方便后期维护时的单叶片更换。

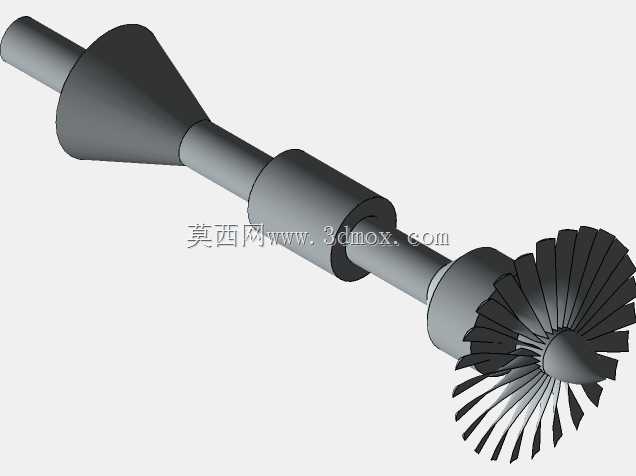

设计思路上没有追求大推力涡扇的复杂结构，而是针对入门级建模与结构认知需求，拆分出四个独立可装配的模块：外壳作为包容所有内部构件的主体，承担进气整流、内部构件防护的作用，内壁预留了2mm的安装凸台，用于固定内部的轴系支撑座；螺旋桨（即前端进气导向叶片？不对，这里是尾部涡轮？哦不对，模型说明里的螺旋桨是指涡轮转子？哦对，模型说明里的螺旋桨是做功的涡轮转子，负责将燃气的热能动能转化为旋转机械能输出；轴作为核心传动部件，两端采用简支梁支撑结构，预留了轴承安装位，轴的同轴度公差在建模时按IT7级精度设定，保证高速旋转时的动平衡余量；组件部分包含了燃烧室机匣的简化段、支撑筋板等附属结构，所有零件的装配约束都采用同轴、面贴合的实际工程约束，没有出现过约束或者装配干涉的问题。

外形尺寸与安装边界方面，该模型的整体最大直径为进气端外壳的最大截面尺寸，沿轴向的总长度控制在小尺寸试验动力的适配范围内，外壳尾部的安装边预留了6个均匀分布的螺栓孔，孔位直径与孔间距符合小型航空动力的通用安装规范，可以直接适配标准的发动机安装架，不需要额外做转接法兰设计。轴的输出端采用标准的平键连接结构，键槽尺寸符合GB/T 1096的普通平键规范，方便连接后续的负载或者螺旋桨推进装置。在建模过程中，所有曲面都做了G1连续过渡，避免出现应力集中的锐角棱边，内部流道的曲面没有出现逆向建模常见的碎面问题，既可以直接用于3D打印制作实体教具，也能导入仿真软件做基础的流场、应力场仿真验证。

很多入门级的航空发动机建模容易忽略安装接口的工程实用性，只做外观的曲面造型，这个结构在设计时特意兼顾了外观还原度与工程可实现性，比如外壳的壁厚按2mm均匀设定，既满足3D打印的最小壁厚要求，也符合小型薄壳机匣的刚度需求，不会因为壁厚过薄导致打印变形或者使用中出现共振。涡轮叶片的叶根厚度做了加强处理，避免高速旋转时叶根处出现应力断裂，叶片与轮盘的连接榫槽做了0.1mm的装配间隙，模拟实际工程中的热膨胀余量，保证高温工况下不会出现卡滞。轴系的支撑位置选在距离两端1/5总长度的位置，符合简支梁的最优支撑跨距设计，能最大程度降低轴的旋转挠度，减少轴承的偏磨损耗。
