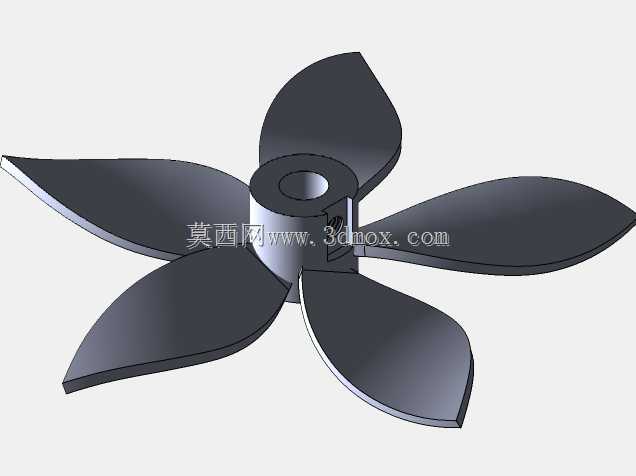

五叶轴流风扇叶片螺旋桨结构设计

这类五叶结构的叶片构件，既可以作为小型轴流散热风扇的叶轮使用，也可适配低转速工况下的小型螺旋桨推进场景，在民用通风散热、小型流体推进设备里应用十分广泛。日常接触的机柜散热风机、工业设备排风组件、小型水面载具推进单元里，都能见到同构型叶片的身影，核心作用是通过旋转过程中叶片翼型对流体的做功，完成轴向的流体输送或者推力输出。

从结构设计逻辑来看，五叶布局相比常见的三叶、四叶结构，在同转速下能输出更均匀的流体流量，叶片通过轮毂周向均布的安装槽完成定位固定，中心的轴孔预留了标准轴径的配合公差，侧面的紧定螺钉位可以在安装完成后锁死转轴，避免高速旋转过程中叶片与转轴出现相对滑动，保障传动的可靠性。叶片本身采用大后掠翼型设计，叶根位置做了加厚过渡处理，衔接轮毂的区域做了圆弧倒角，避免应力集中导致的高速旋转下叶片断裂问题，叶尖位置做了收薄处理，能有效降低旋转过程中的叶尖涡流损耗，提升做功效率。

在安装边界上，轮毂的轴向长度做了限位设计，安装时不需要额外调整轴向定位尺寸，只要将轴孔与动力输出轴配合到位，拧紧紧定螺钉即可完成装配，叶片的最大回转直径适配常规小功率驱动单元的安装空间，不会出现与外围风罩、护网的干涉问题。设计过程中需要重点校核叶片的扭角分布，从叶根到叶尖的扭角逐步递减，匹配不同旋转半径下的线速度差异，保证整个叶片工作面的流体攻角处于合理区间，既避免攻角过大导致的流体分离失速，也不会因为攻角过小降低做功效率。叶片的曲面过渡全程保持G2连续，没有突兀的折角，一方面能降低旋转过程中的气动噪音，另一方面也能减少流体在叶片表面的阻力损耗，实际运行中，五叶结构的动平衡更容易校准，同风量下的转速可以比三叶结构降低15%左右，能有效减少驱动电机的负载波动，延长整套动力单元的使用寿命。针对不同的使用场景，叶片的材质可以匹配注塑或者金属冲压工艺，当前的曲面结构完全适配两种加工工艺的脱模、成型要求，不需要额外做结构调整，轮毂上的安装位也预留了通用的适配尺寸，可以直接对接市面上常规的小型驱动电机输出轴，不需要额外定制转接构件。
