内燃机用分体式连杆组件结构设计

这套连杆组件的三维结构，核心服务于往复式内燃机的动力传递环节，是连接活塞组与曲轴的核心受力部件，日常在乘用车汽油机、小型柴油机、通用动力汽油机里都能见到这类结构的身影，实际运行中要承接活塞往复运动的推力，将其转化为曲轴的旋转扭矩输出，整个工作周期内要承受交变的拉压载荷、惯性冲击，因此结构设计的合理性直接决定了动力单元的运行可靠性与寿命。

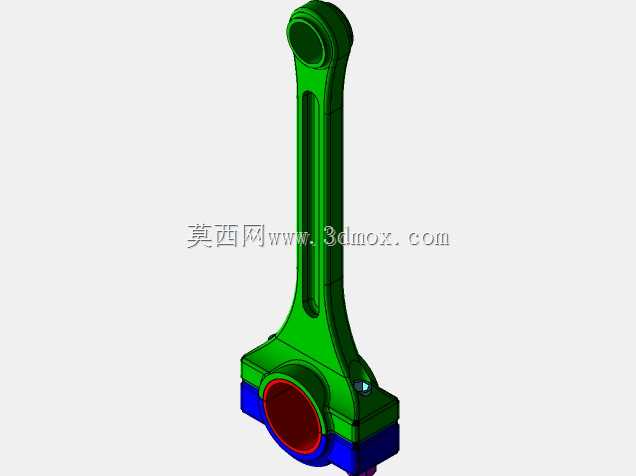

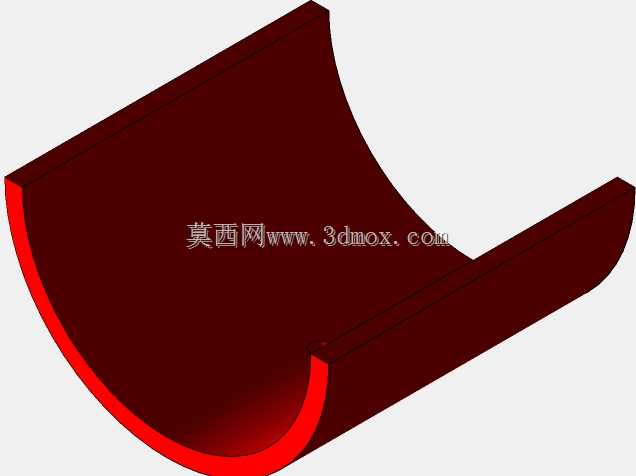

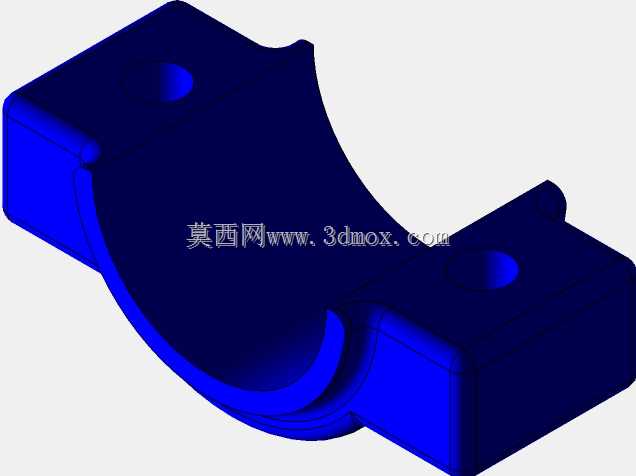

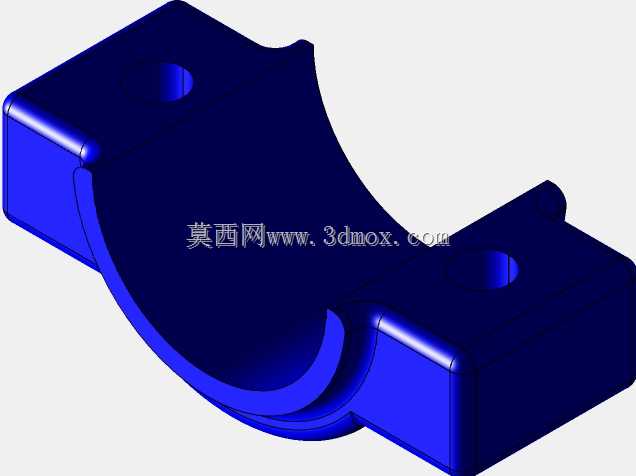

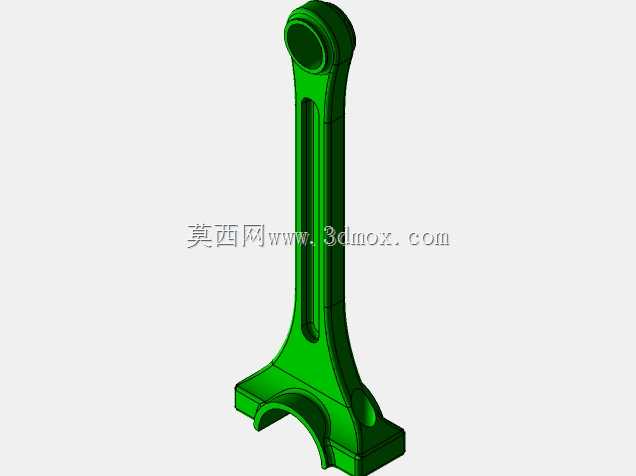

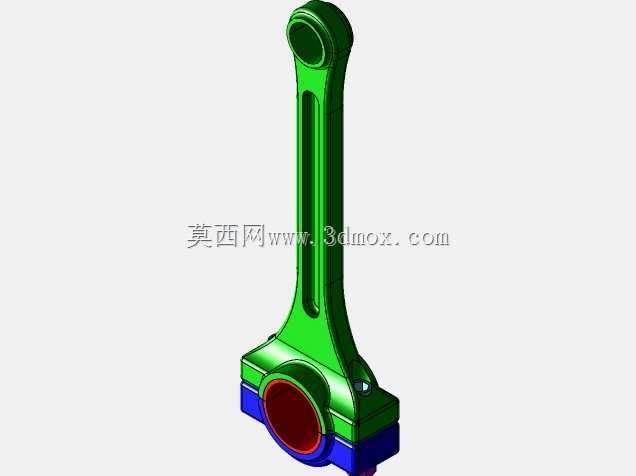

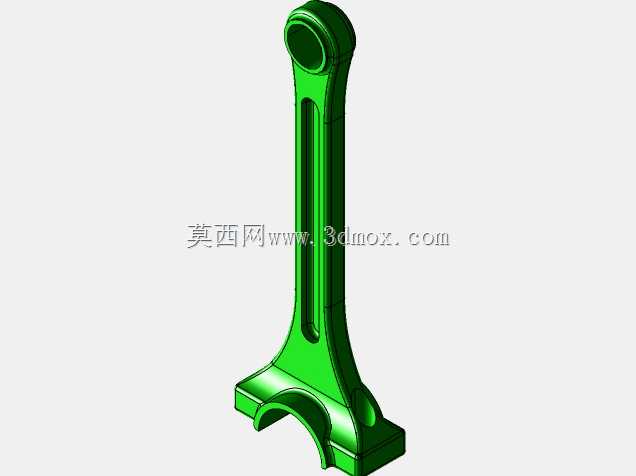

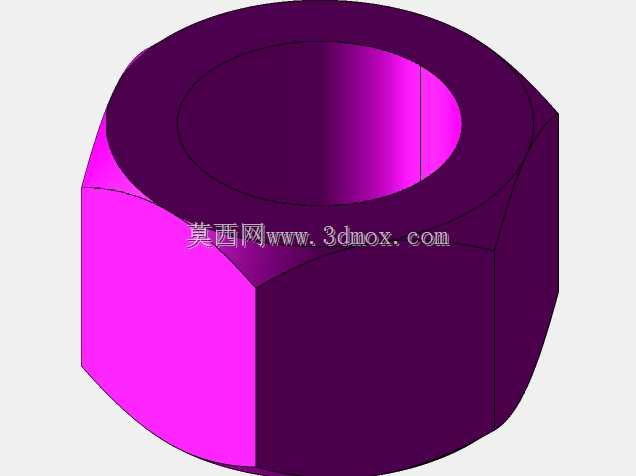

从结构功能来看，组件分为杆身、大头端、小头端三个核心功能段，小头端设计为整圆通孔结构，用于穿装活塞销，和活塞组件完成铰接，内孔预留了衬套压装的尺寸边界，工作时可以在活塞销上实现小角度摆动，补偿活塞往复过程中的微小偏摆量；大头端采用分体式斜切结构，配套连杆螺栓完成杆身与大头盖的锁紧，内孔用于和曲轴的连杆轴颈配合，同样预留了轴瓦的安装空间，拆分式设计解决了曲轴装配时连杆无法从轴端整体套装的问题，斜切的分型面可以减小大头端的径向轮廓尺寸，避免曲轴运转时连杆和缸体下部发生运动干涉。杆身部分采用工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下尽可能削减了非受力区域的材料余量，既降低了连杆自身的往复运动质量，减小了高速运转时的惯性载荷，也兼顾了批量生产时的材料成本控制。

设计过程中首先要匹配的是安装边界尺寸，小头端的外径、内孔直径需要和对应排量机型的活塞销尺寸、活塞销座间距匹配，保证装配后小头端面和活塞销座之间留有合理的轴向间隙，避免热膨胀后出现卡滞；大头端的内孔直径、分型面的定位结构要和曲轴连杆轴颈的尺寸、轴瓦厚度匹配，螺栓孔的位置度公差需要严格控制，保证锁紧后大头内孔的圆度符合轴瓦的装配要求，避免轴瓦出现偏磨、抱轴的故障。杆身的长度需要严格对应机型的曲柄半径与活塞压缩高度，保证活塞运行到上止点、下止点时，不会和气缸盖、曲轴平衡块出现碰撞，同时杆身的外部轮廓要和缸筒内壁留有足够的安全间隙，避免往复运动中出现扫膛问题。

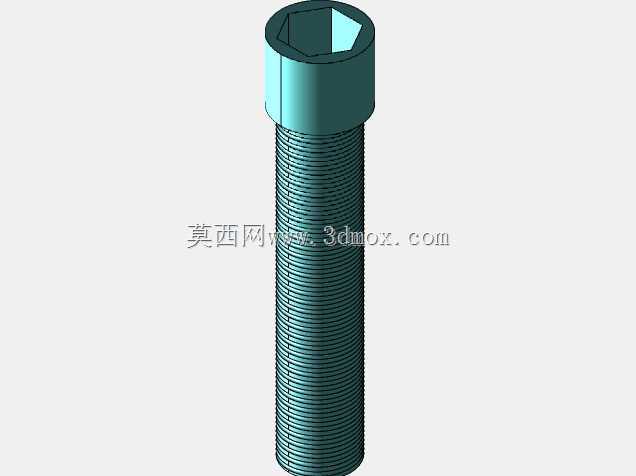

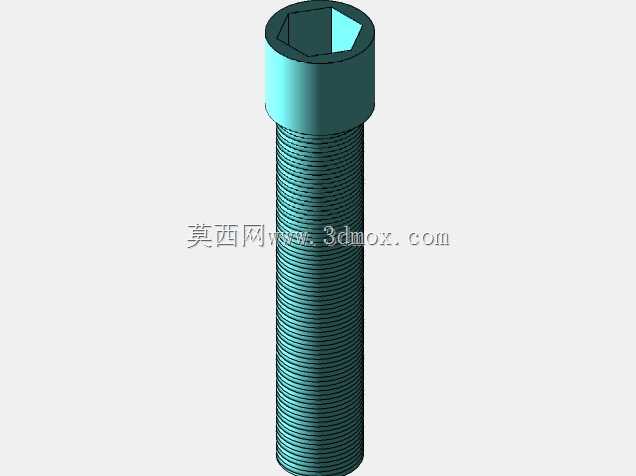

细节设计上，大小头和杆身的过渡区域都做了大圆弧过渡处理，避免截面突变带来的应力集中，从根源上降低交变载荷下的疲劳断裂风险；大头端的螺栓安装座做了加厚处理，螺栓拧紧时的压紧力可以均匀分布在结合面上，不会出现局部应力过大导致的盖体变形；杆身表面的减重槽沿受力方向布置，不会削弱杆身的核心承载能力，同时可以在润滑油飞溅润滑时留存部分机油，对大小头的配合面起到辅助润滑、散热的作用。实际装配时，需要先将小头衬套压入小头内孔，保证衬套油孔和杆身的润滑油道对齐，再将活塞销穿入活塞和连杆小头，之后把大头轴瓦分别安装在杆身和大头盖的定位槽内，扣合到曲轴连杆轴颈上，按照规定的扭矩和转角要求拧紧连杆螺栓，完成后需要手动盘动曲轴检查连杆运转是否顺畅，有没有卡滞、偏摆的问题。

这类连杆结构除了在内燃机上使用，经过尺寸调整后也可以用在往复式压缩机、柱塞泵等需要实现往复运动和旋转运动转换的设备上，核心的受力逻辑、结构设计思路是通用的，建模过程中对配合公差、安装间隙、运动干涉的校验逻辑，也可以直接复用到其他传动类连杆部件的设计工作中。
