汽车发动机四缸排气歧管结构设计

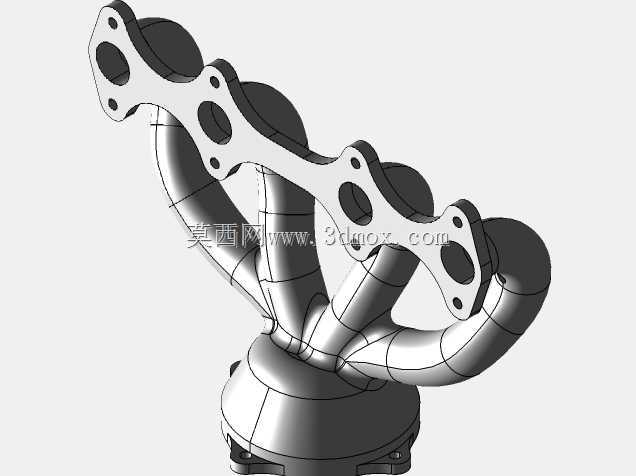

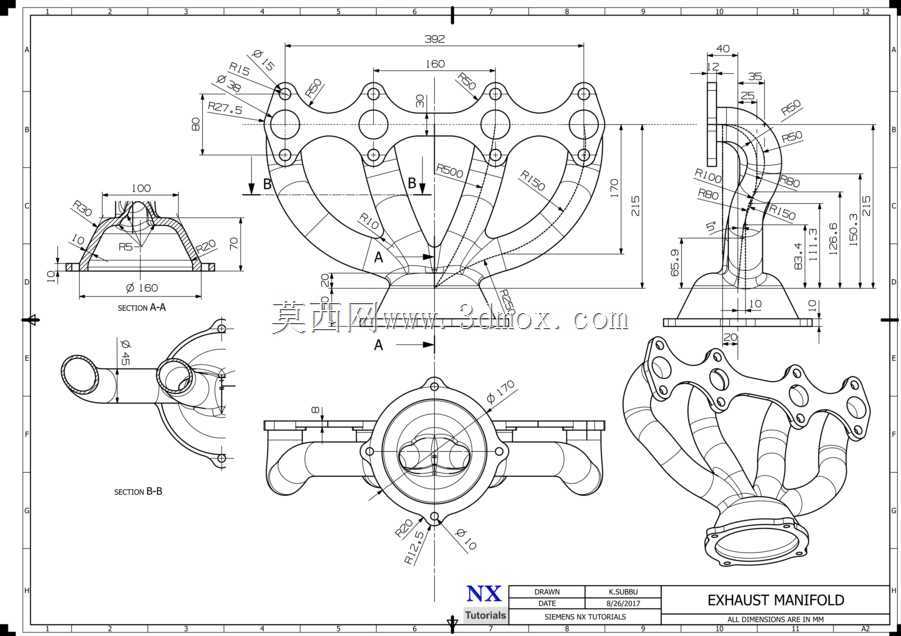

　　排气歧管作为发动机排气系统的首个核心导流部件，直接对接气缸盖排气侧，承担着将各缸燃烧后产生的高温废气有序汇集、引导至下游排气总管的核心作用，其结构设计合理性直接影响发动机排气背压、各缸排气均匀性，甚至关联到充气效率与动力输出表现。这款四缸机型配套的排气歧管，采用四支弯管等长交汇的结构布局，安装法兰面严格匹配气缸盖排气端口的孔位分布，法兰上的定位孔与螺栓过孔按照缸盖侧的安装基准做了同轴度约束，安装面预留了足够的平面度加工余量，避免装配后出现密封不严导致的废气泄漏问题。

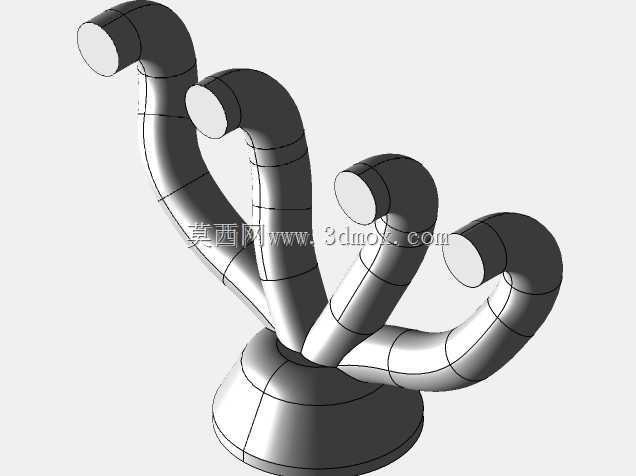

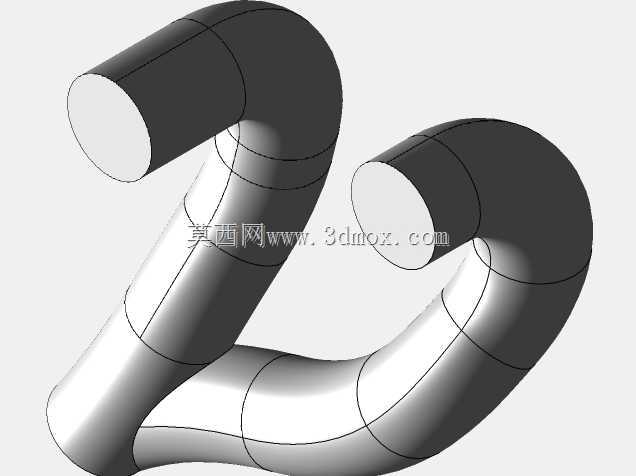

　　从实际装车场景来看，这类排气歧管多用于小排量直列四缸乘用车或轻型载货汽车的动力单元，安装位置处于发动机舱高温区域，周边需要避让发动机悬置、冷却管路、线束走向等边界，因此歧管的弯曲弧度、支管交汇位置的轮廓尺寸都经过反复校核，既保证各支管长度尽可能一致，减少各缸排气脉冲的相互干扰，又控制整体外廓尺寸不会与周边部件发生运动干涉。设计过程中优先采用扫掠命令构建支管的流畅流道，避免流道内壁出现突兀的折角或截面突变，减少废气流动过程中的阻力损失；交汇部位做了平滑过渡处理，引导多股废气流有序汇入总管，降低紊流产生的概率。法兰部位采用加厚结构设计，承受缸盖与排气系统连接的紧固载荷，同时分散热应力，避免长期在高温交变工况下出现法兰变形、开裂的问题。

　　支管的壁厚设置兼顾了结构强度与热传导需求，既能够承受排气脉冲带来的振动载荷，又不会因为壁厚过大导致热容量过高，延长冷启动后的三元催化器起燃时间。在建模逻辑上，先通过相交命令提取各流道的核心轮廓线，再通过组特征将关联的安装孔位、法兰轮廓做参数化关联，后续如果需要适配不同排量的同系列机型，只需要调整支管长度、法兰孔位参数即可快速衍生新的方案，大幅提升同平台部件的设计迭代效率。实际装配时，法兰面与缸盖之间会配套金属密封垫片，螺栓按照规定扭矩对角紧固，歧管下端的出口对接三元催化器或排气前管，整体安装角度需要匹配整车底盘的排气走向，避免行车过程中因为振动出现连接部位应力集中。
