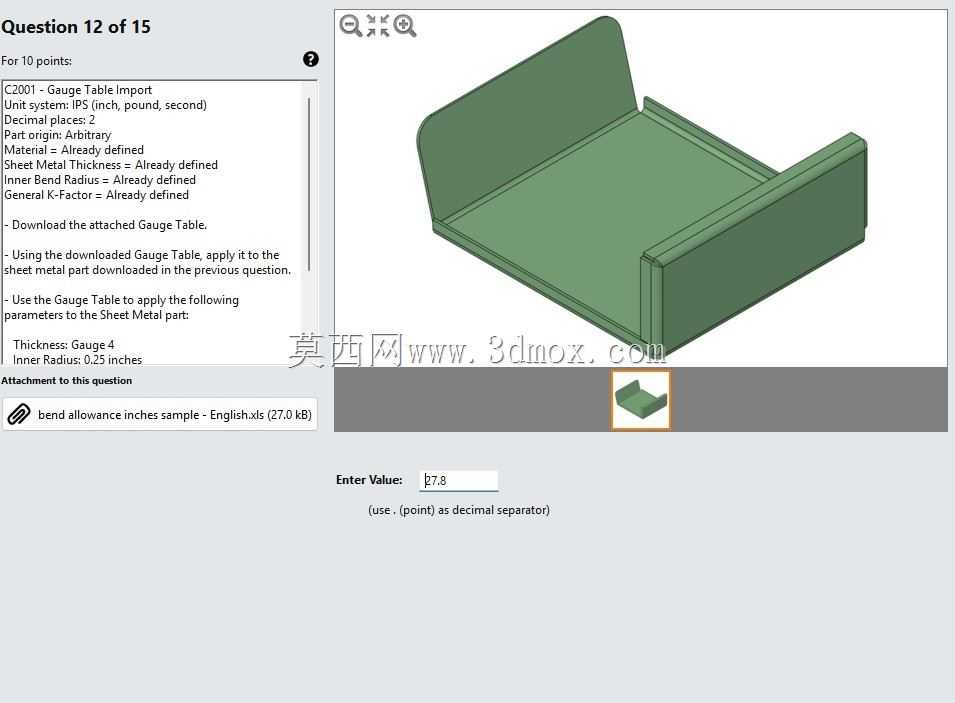

CSWP-SM钣金折弯练习构件结构设计

　　从结构设计逻辑来看，该零件采用单张钣金板材经多次折弯成型，无额外焊接拼接结构，所有折弯边均采用统一的内折弯半径，匹配常规钣金加工的标准下模槽口参数，不需要定制特殊成型刀具，在常规数控折弯机上即可完成全部折弯工序，加工门槛低，适合小批量快速打样与批量生产。零件的基底为矩形平板结构，三个相邻边向上折弯形成垂直立边，其中两个相对的长立边高度一致，短边立边高度与长立边保持齐平，三个立边与基底平板形成半包围的敞口结构，敞口侧预留为元件接线、管路连接的操作空间，方便装配人员在完成元件固定后进行线路接驳与调试。该钣金构件属于典型的多折弯薄壁壳体类零件，在工业场景中常作为小型电气控制模块的安装承托壳体、气动阀组的外围防护托板，或是小型仪器仪表的内置承载支架使用，这类零件在工业自动化控制柜、小型流体控制阀组集成单元、台式检测设备的内部承托结构中应用十分广泛，能够为安装在其表面的电气元件、阀类组件提供稳定的安装基准，同时通过折弯形成的立边结构实现侧面防护，避免安装过程中线路、管路剐蹭到元件引脚，也能减少外部粉尘、碎屑直接落到元件接线端的概率。

　　立边与基底平板的衔接处采用标准折弯释放槽设计，避免折弯过程中板材在转角位置出现撕裂、起皱的缺陷，同时保证折弯后立边的垂直度满足装配公差要求，立边端面无尖锐飞边，所有边角均做了微小倒钝处理，避免装配过程中划伤操作人员或损坏连接线路。从安装边界来看，基底平板的平面度公差控制在每百毫米0.1mm以内，能够保证安装在其上的阀类组件、电气模块的安装面贴合度，避免因平面度不足导致元件安装后出现应力变形，影响阀件的动作精度或是电气元件的接触稳定性。

　　三个折弯立边的高度根据内部容纳元件的最高尺寸设定，既保证立边能够完全遮挡元件的侧面接线端，又不会因为立边过高占用额外的设备内部安装空间，立边上可根据实际装配需求开设安装孔、走线缺口，不需要额外改动主体折弯结构，设计预留了足够的二次加工余量。在建模逻辑上，该零件严格遵循钣金设计的规范流程，先绘制基础平板的外形轮廓，再依次添加各边的折弯特征，所有折弯参数均匹配实际加工的板材厚度、折弯系数表设定，保证建模展开后的下料尺寸与实际加工下料尺寸完全一致，不会出现展开尺寸偏差导致折弯后零件尺寸超差的问题。

　　这类钣金结构的设计核心在于平衡防护性能、装配操作空间与加工便利性，半包围的结构形式相比全封闭壳体减少了盖板零件的数量，降低了整体装配的零件数量与成本，同时敞口的设计也方便后期对内部安装的元件进行维护检修，不需要拆卸整个壳体即可完成接线调整、元件更换等操作。在实际阀组集成应用场景中，这类钣金托板通常会通过基底平板上预设的安装孔固定在阀组安装导轨或是设备内部的安装梁上，阀块、电磁阀等组件直接通过螺丝固定在平板表面，接线沿着立边内侧排布，通过立边的遮挡避免线路与设备内部其他运动部件发生干涉，同时钣金材质的导电特性也能够为内部电气元件提供基础的电磁屏蔽效果，减少外部电磁信号对阀组控制信号的干扰。设计过程中特意将所有折弯边的折弯方向设置为同一侧，避免折弯过程中需要频繁翻转板材，减少加工装夹次数，提升加工效率，同时所有折弯的折弯扣除参数统一，不需要在加工过程中反复调整折弯机的参数设置，进一步降低加工出错的概率。零件的板材厚度选用常规冷轧钢板的标准厚度，兼顾结构强度与轻量化需求，在承受常规阀组、电气元件的重量时不会出现基底平板变形的问题，同时整体重量较轻，不会给设备整体增加过多的负载。
