管道连接用四孔凸面钢制法兰结构

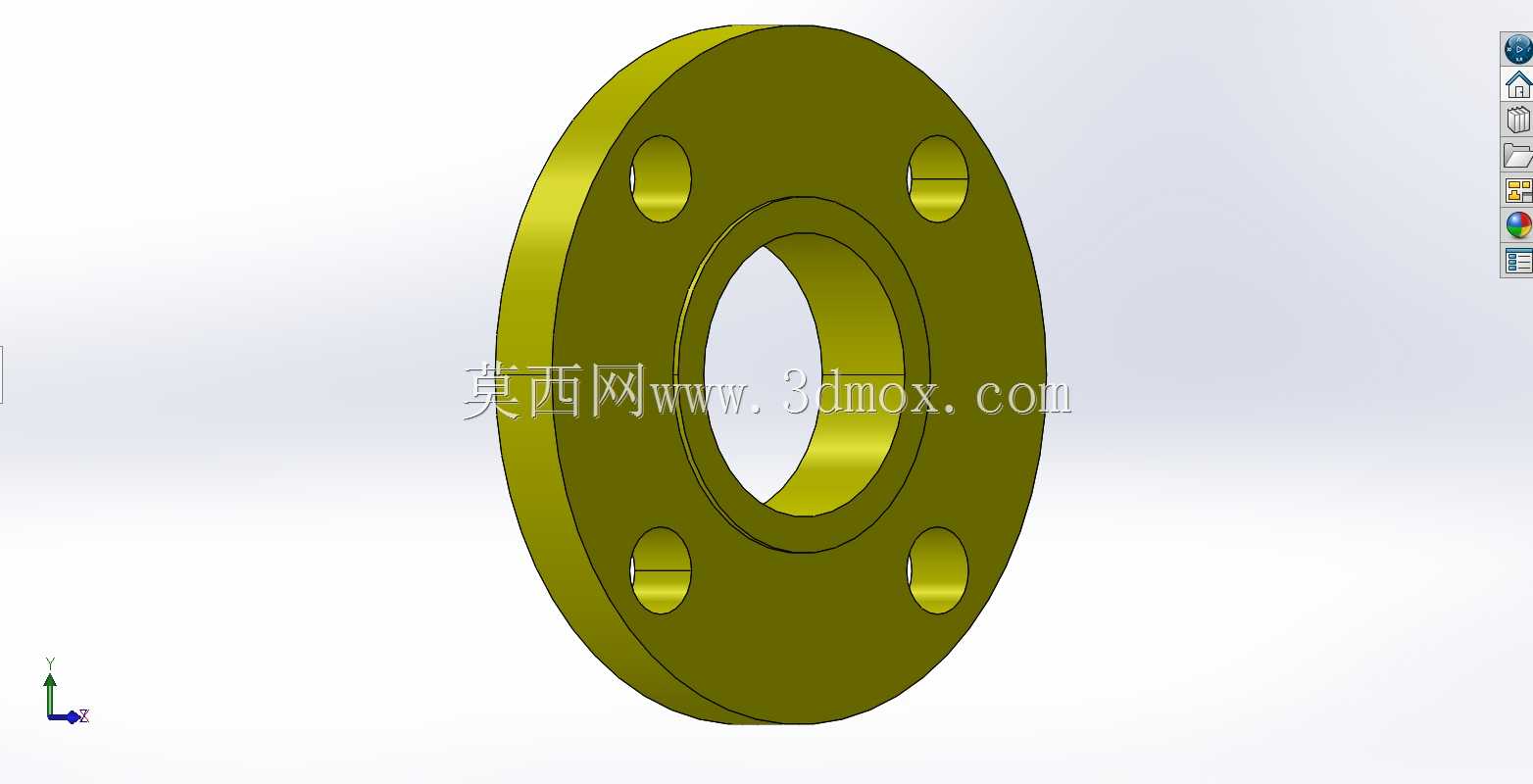

　　在工业管路系统搭建、化工流体输送、市政给排水、暖通空调以及压力容器配套的工程场景里，法兰是实现管段之间、管路与阀门、管路与过滤设备、管路与承压容器可拆卸连接的核心基础部件，这类连接形式相比焊接、螺纹连接，具备拆装便捷、密封性能稳定、可适配不同压力等级工况的优势，在需要定期检修、管路分段布设的场景中应用占比极高。这款法兰采用凸面带颈的结构形式，整体为圆盘式回转体结构，中心开设贯通的介质流道孔，流道孔周边设置凸起的密封凸台，密封面的平面度、粗糙度直接决定连接后的密封可靠性，建模过程中密封面的形位公差预留是重点，需要匹配对应压力等级下的垫片压缩量要求，避免安装后出现介质渗漏问题。

　　法兰盘本体上均匀布设四个螺栓通孔，孔位沿法兰中心呈圆周等距分布，孔位的位置度公差直接影响现场安装的适配性，建模时需要严格对应公称通径下的螺栓孔中心圆直径参数，确保和配对法兰、阀门端法兰的孔位完全对齐，避免现场安装时出现螺栓无法穿入的问题。从设计思路来看，这款法兰的结构尺寸完全适配常用低压流体输送工况，法兰盘的厚度经过强度校核，能够承受对应公称压力下的管路轴向拉力、介质内压产生的轴向力以及螺栓预紧时的压应力，避免法兰在承压状态下出现翘曲变形导致密封失效。带颈的结构设计相比平焊法兰，能够提升法兰根部的结构强度，降低管路应力集中对法兰连接部位的影响，适合存在轻微管路振动的工况场景。

　　安装边界方面，这款法兰的外径尺寸决定了安装时需要预留的操作空间，螺栓孔的孔径适配对应规格的六角螺栓，安装时需要在两侧密封面之间加装适配材质的密封垫片，通过对角均匀拧紧螺栓的方式让垫片均匀受压，实现可靠密封。实际工程应用中，这类法兰常和对夹式阀门、Y型过滤器、管道视镜等设备配套使用，在管路需要分段拆卸检修的位置布设，比如阀门前后端、设备进出口端，方便后期运维时拆卸更换部件，不需要对整段管路进行切割作业。建模过程中，回转体主体结构通过旋转特征生成，四个螺栓孔通过圆周阵列特征实现，密封凸台的过渡圆角做了圆滑处理，避免应力集中，法兰背面和管道焊接的位置预留了焊接坡口结构，方便现场焊接作业时焊料填充，保证焊接连接的结构强度。

　　从实际使用的角度出发，法兰的流道孔内径和对接管道的内径保持一致，避免管路通径变化产生局部流阻，影响介质输送效率，密封凸台的高度经过合理设计，既能够保证垫片压缩时的定位，又不会因为凸台过高导致垫片压合不均。在不同的工况场景下，法兰的材质可以根据输送介质的腐蚀性、工作温度、压力等级选择碳钢、不锈钢或者合金钢材质，三维模型的参数化结构可以快速调整尺寸参数，适配不同公称通径、不同压力等级的使用需求，结构设计时充分考虑了加工工艺性，法兰盘的外圆、端面、密封面都可以通过车削加工一次装夹完成，螺栓孔可以通过钻床加工，加工工序简单，适合批量生产制造。现场安装时需要注意法兰端面和管道轴线的垂直度，避免法兰偏斜导致密封面受力不均，螺栓拧紧时需要按照对角顺序分多次拧紧，保证每个螺栓的预紧力一致，避免运行过程中出现垫片渗漏、螺栓松动的问题。这类法兰作为管路系统中最常用的连接部件，其结构合理性、尺寸精度直接影响整个管路系统的运行可靠性，三维建模过程中对每个结构细节的还原，能够为后续的工程出图、装配模拟、干涉检查提供准确的模型基础，避免实际生产安装过程中出现尺寸不匹配的问题。
