双方法兰连接90度直角弯管接头

　　在工业流体输送管路系统中，管路走向需要随设备布局、厂房空间做转向调整时，这类双方法兰连接的90度弯管是极为常用的连接件，常见于液压站油路排布、化工流体输送、给排水管路、气动控制系统等场景，用来实现垂直相交的两段管路之间的平滑连通，避免管路直角弯折带来的流阻骤增、应力集中问题。从结构设计来看，该弯头两端均采用方形法兰连接结构，法兰端面预留四个对称分布的螺栓过孔，安装时可通过螺栓与对应接口的法兰盘锁紧，配合端面密封垫即可实现可靠的密封连接，相比螺纹连接的弯头，法兰连接形式更适配大管径、中高压工况的管路连接，后期拆装维护也更为便捷，无需转动整段管路即可完成拆卸作业。

　　弯头的弯曲段采用大曲率圆弧过渡设计，没有突兀的折角结构，流体经过转向位置时可以顺着圆弧壁面平缓改变流向，大幅降低局部流阻，减少流体转向过程中的压力损失，同时也能避免直角拐角位置长期受流体冲刷造成的局部磨损，延长管件的整体使用寿命。两端的方形法兰与中间弯曲段采用一体化成型结构，不存在焊接拼接的接缝，从根源上避免了焊缝位置易腐蚀、易渗漏、强度不足的问题，整体结构的刚性更好，可承受更高的管路压力与振动载荷。

　　从安装边界来看，两端法兰的安装面呈90度垂直分布，选型时需要确认两端法兰的螺栓孔中心距、通径尺寸与对接管路的法兰参数完全匹配，安装前要保证两个对接法兰的端面平行度偏差在允许范围内，避免螺栓锁紧后法兰面受力不均造成密封失效或者管件额外承受装配应力。弯曲段的外轮廓圆弧半径经过合理设计，既保证了流道的平滑性，也控制了弯头整体的安装占用空间，不会因为曲率过大导致弯头外伸尺寸超出管路布局的空间限制，在紧凑的设备内部管路排布场景中也能适配安装。

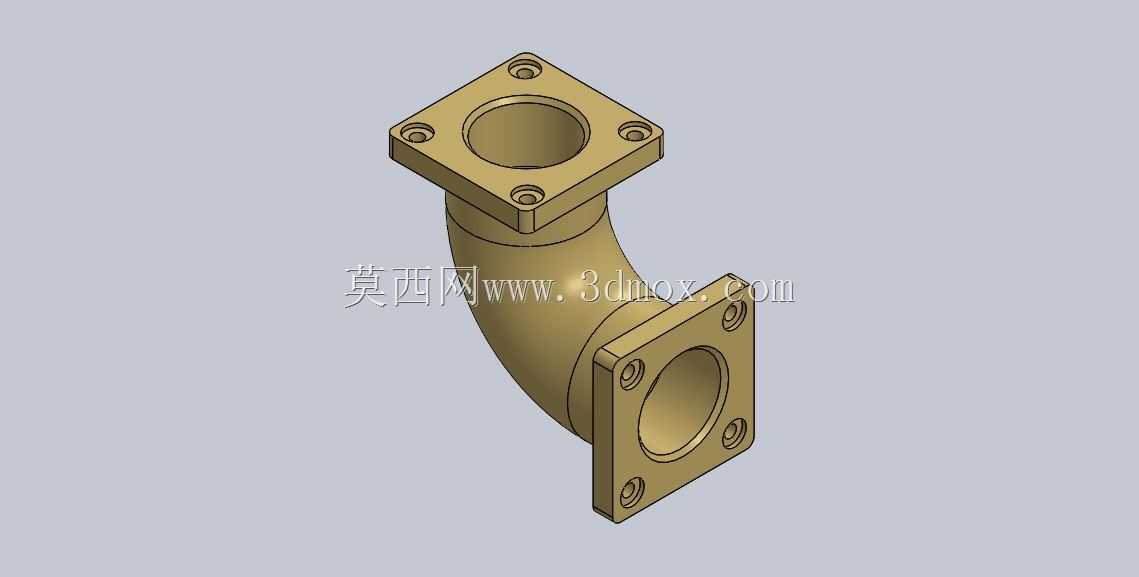

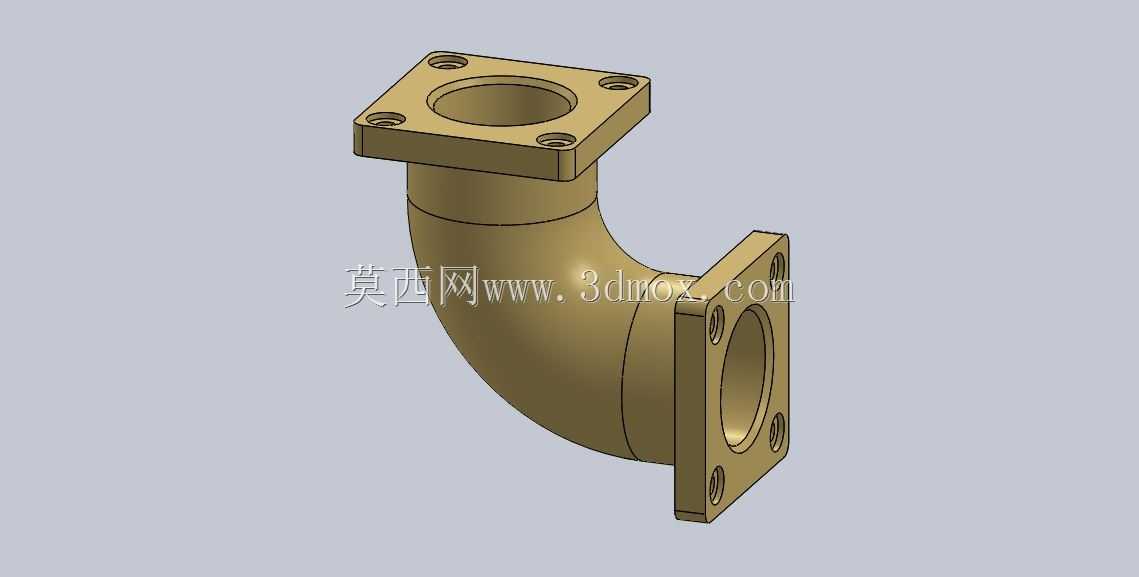

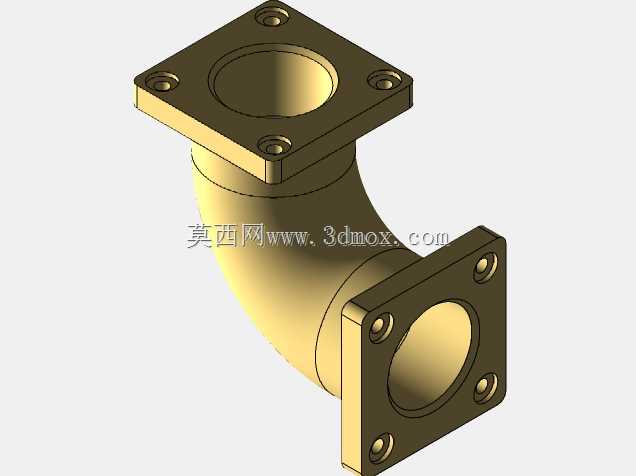

　　这类弯头在实际应用中，可根据输送介质的不同选择对应材质，输送普通水、气介质可采用铸铁或碳钢材质，输送腐蚀性流体则可搭配不锈钢、铜合金等耐腐蚀材质，模型完整还原了法兰螺栓孔位置、弯曲段壁厚、法兰端面凸台结构等细节，可直接用于管路系统的装配干涉检查、管路布局模拟，也可作为管件选型时的结构参考，帮助设计人员提前确认安装空间是否充足，对接尺寸是否匹配，减少现场安装时出现的尺寸不符、干涉碰撞等问题。在做管路系统三维布局时，这类标准结构的弯头模型可以直接调用，快速完成管路走向的搭建，验证管路与周边设备、结构件的间隙是否满足安装与维护要求，避免后期生产装配阶段才发现管路布局不合理，造成返工整改的成本浪费。
