嵌入式弧形密封阀块剖面结构设计

项目分类:阀门 发布时间:2025-11-10 ID:1092455
  • 嵌入式弧形密封阀块剖面结构设计
  • 嵌入式弧形密封阀块剖面结构设计
  • 嵌入式弧形密封阀块剖面结构设计
  • 嵌入式弧形密封阀块剖面结构设计
  • 嵌入式弧形密封阀块剖面结构设计

  该弧形阀块结构主要应用于小通径弧形管路的通断控制场景,常见于紧凑型液压集成回路、狭小空间内的流体输送支路,以及需要沿弧形安装面布置密封结构的专用设备流体通路中,区别于常规方形、圆形直通阀块,其弧形基体可完全贴合弧形安装基面,避免常规阀块在弧面安装时出现的贴合间隙、密封压合不均问题。从结构功能来看,该阀块采用分层组合式设计,外层为刚性承载基体,承担安装紧固力与流体压力带来的结构载荷,内层设置两道嵌入式密封槽,红色密封件嵌装于槽内,形成两道独立的密封屏障,可有效阻断流体沿安装结合面的渗漏路径,相比单道密封结构,其密封冗余度更高,可适应存在一定压力波动的流体工况。

  设计过程中,首先根据安装基面的弧形曲率确定阀块基体的弧度参数,保证安装结合面的面轮廓度公差控制在合理范围内,避免安装后出现局部应力集中;密封槽的尺寸设计完全匹配所选密封件的压缩率要求,槽深、槽宽参数经过校核,既保证密封件安装后有足够的压缩量实现密封,又避免压缩量过大导致密封件过早出现永久变形失效。基体上设置的沉头螺钉安装孔,沿弧形走向均匀排布,安装时螺钉锁紧后可让阀块整个结合面的压合力均匀分布,不会出现局部压合力不足导致的密封失效,也不会因局部压合力过大压损密封件。

  从安装边界来看,阀块的轴向厚度、径向宽度均适配常规小通径弧形管路的安装空间,沉头孔的位置与安装基面上的螺纹孔位置完全对应,安装时无需额外加工适配转接件,可直接贴合安装基面完成锁紧固定。流体通路沿阀块弧形走向布置,通路内壁做平滑过渡处理,减少流体流经时的局部阻力损失,避免出现流道死角导致的介质沉积问题。在实际工况应用中,这类阀块可适配矿物液压油、水基乳化液等常规流体介质,密封件材质可根据实际输送介质的特性做对应更换,基体材质可根据工作压力等级选择铝合金、碳钢或者不锈钢材质,低压工况下选用铝合金材质可降低整体重量,高压工况下选用碳钢或不锈钢材质可保证结构强度满足要求。

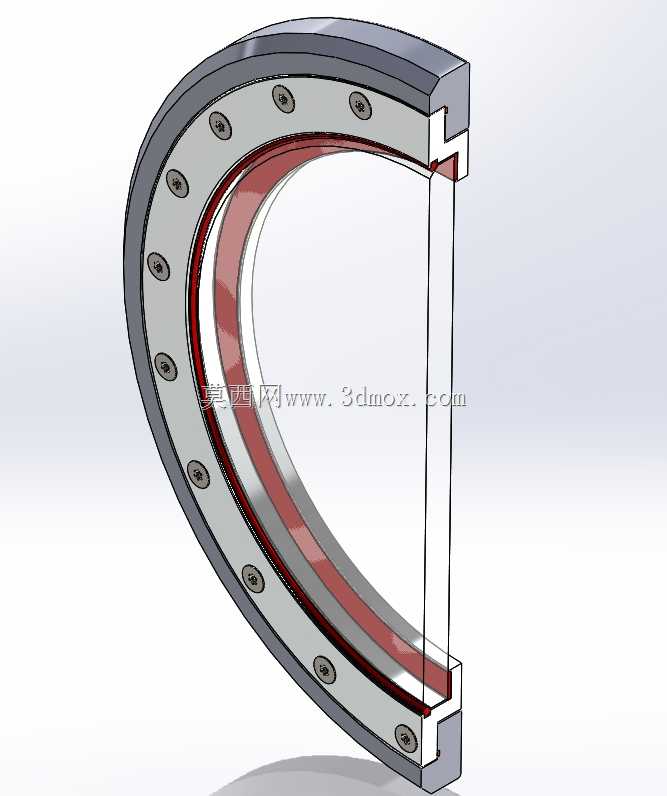

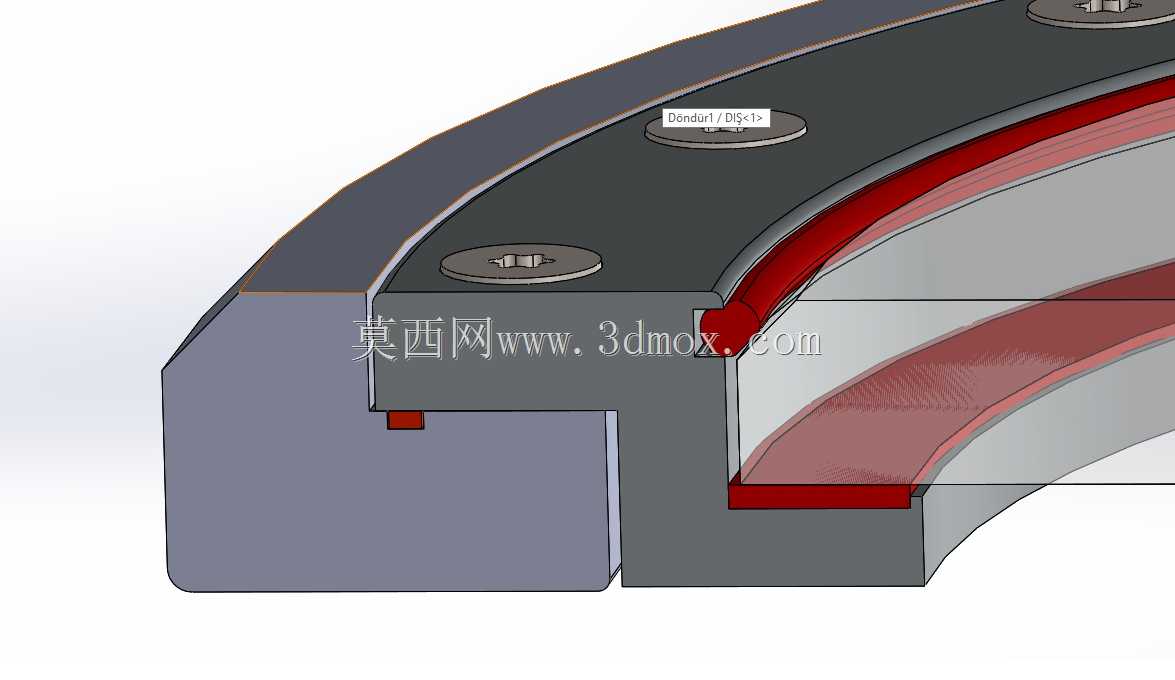

  结构剖视展示的密封装配形式,可让设计人员清晰看到密封件的压缩状态、紧固件的安装深度,在做同类弧形密封结构设计时,可参考其密封槽布局、紧固件排布逻辑,避免出现密封压合不均、紧固件干涉密封件的常见设计问题。这类弧形阀块相比常规直型阀块,在弧形安装面的应用场景中可大幅减少安装空间占用,省去额外的转接密封环节,降低整个流体回路的泄漏点数量,提升回路运行的可靠性。
