动力包轮胎锁紧压机集成阀块歧管结构

　　在轮胎成型及维保产线的锁紧压机工位，这类集成式歧管阀块是整套液压执行系统的核心油路载体，区别于传统分散式管路连接的阀组结构，它把原本需要通过外接油管、管接头连通的多个油路通道，全部集成在整块金属坯料内部加工完成，从根源上减少了管路接头的泄漏点，同时大幅压缩了阀组的安装占用空间，适配动力包紧凑化的布局需求。实际工况中，轮胎锁紧压机需要完成对轮胎胎圈位置的快速抱紧、保压锁紧、泄压松开三个核心动作，每个动作对应的压力油通断、流向切换都需要通过这块歧管来完成油路分配，它的各个油口分别对接液压泵的压力油入口、回油通路、以及通往锁紧油缸无杆腔、有杆腔的执行油路，部分油口还预留了压力检测、蓄能器连接的接口，方便现场调试时接入测压表，实时监控各支路的工作压力，也能在系统需要短时保压时外接蓄能器补偿压力泄漏。

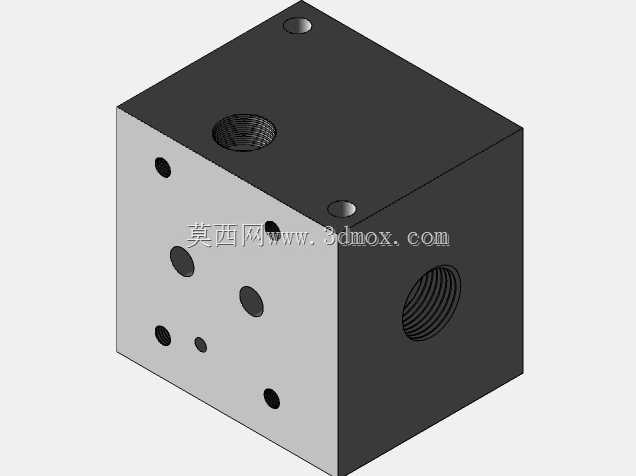

　　从结构设计逻辑来看，这块歧管采用立方体整体式坯料加工，六个面都根据安装和油路对接需求布置了不同规格的螺纹孔，其中大尺寸的内螺纹油口采用管螺纹密封形式，保证高压油输送过程中的密封可靠性，小尺寸的螺纹孔则是阀块自身的安装固定孔、以及叠加液压阀件的安装定位孔。设计过程中首先要梳理清楚所有液压阀件的通油逻辑，避免内部油路出现串通、干涉的问题，内部斜孔、交叉孔的位置要提前通过三维建模做干涉检查，尤其是深孔加工的工艺性要提前验证，避免出现加工时钻头偏移导致壁厚不足、高压下开裂的问题。

　　安装边界方面，阀块的三个相邻立面分别作为阀件安装面、油路对接面、设备固定面，固定面上的两个定位销孔和安装螺孔的位置公差要控制在±0.1mm以内，保证阀块安装到动力包安装座上时不会出现位置偏移，对接油口的同轴度满足密封件的压缩量要求；各个油口的螺纹深度要匹配对应管接头的拧入深度，既不能过浅导致接头密封不到位，也不能过深导致内部油路壁被钻穿。实际应用中，这种集成歧管相比管式连接的阀组，油路的压力损失能降低15%左右，因为内部油路的流道可以设计成平滑过渡的结构，减少了管路弯折带来的局部阻力，同时设备装配时的管路连接工作量能减少60%以上，现场不需要逐一布置油管、拧紧管接头，只需要把对应阀件固定到阀块安装面、对接好执行器的油管即可，后期维护时也能快速排查故障，不用在杂乱的外接管路里找对应油路。

　　设计时还要考虑油液的通流能力，每个内部油路的通径要根据对应支路的最大流量计算确定，避免通径过小导致油液流速过高、产生过热和噪音问题，同时流道的转角位置尽量设计成大圆弧过渡，减少油液流动时的湍流和压力冲击，尤其是锁紧动作瞬间的压力冲击峰值能达到工作压力的1.5倍以上，阀块的壁厚要根据这个冲击压力做强度校核，保证长期交变压力下不会出现疲劳开裂。另外，阀块的外露非加工面做发黑处理，加工面做防锈油封存，避免车间潮湿环境导致阀块锈蚀，各个油口在出厂时都配有塑料堵头，防止加工残留的铁屑、灰尘进入内部油路，导致后续装机时出现阀件卡滞、油路堵塞的问题。在轮胎锁紧压机的实际运行中，这块歧管需要承受连续的启停压力冲击，每天的动作循环可达数百次，因此内部油路的交叉位置不能有锐角毛刺，加工完成后要做流道去毛刺、高压冲洗处理，确保所有铁屑、杂质都被清理干净，避免杂质随油液进入液压阀和油缸，划伤密封件导致泄漏。
