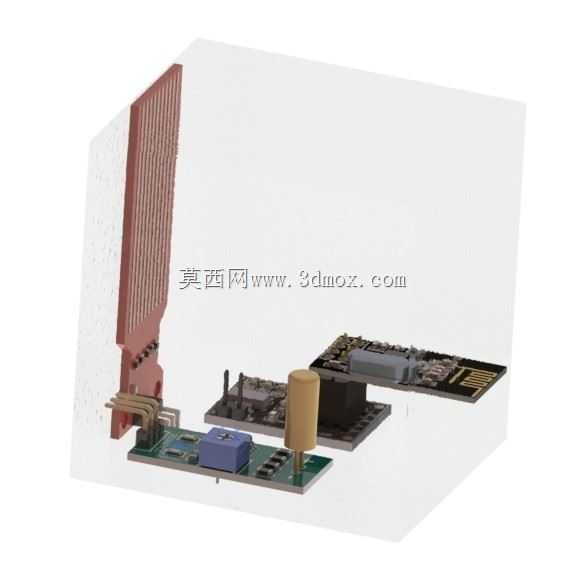

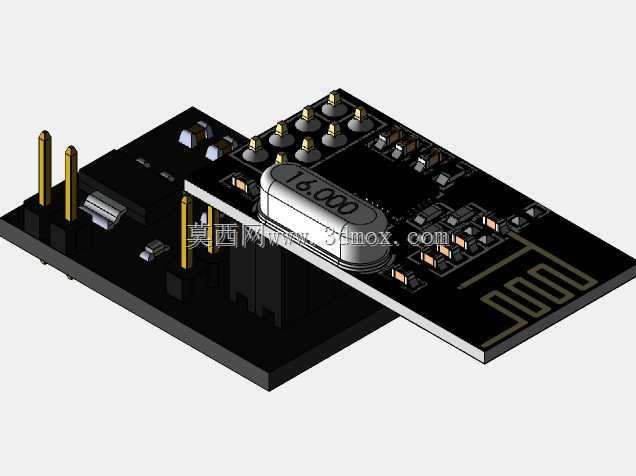

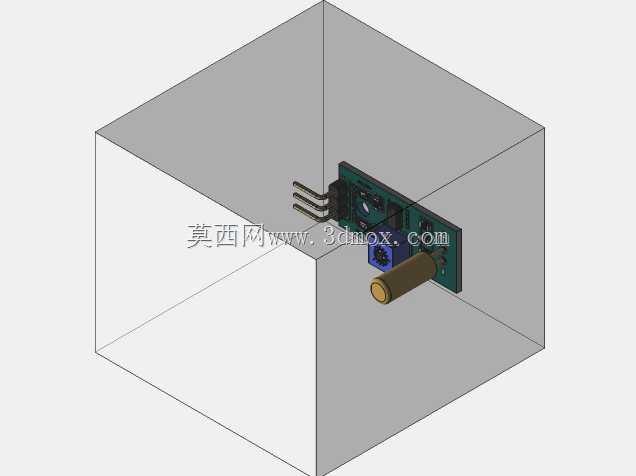

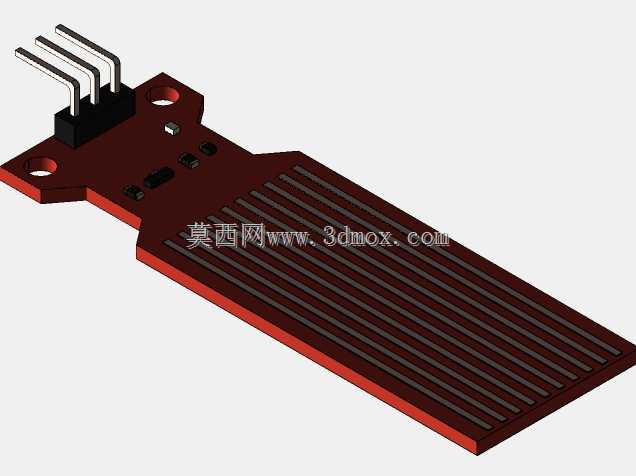

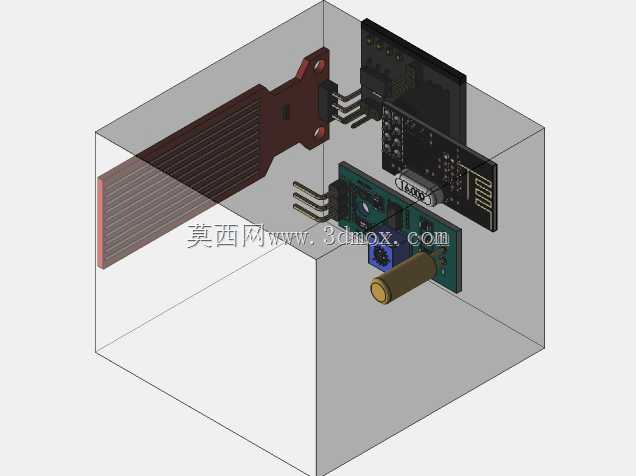

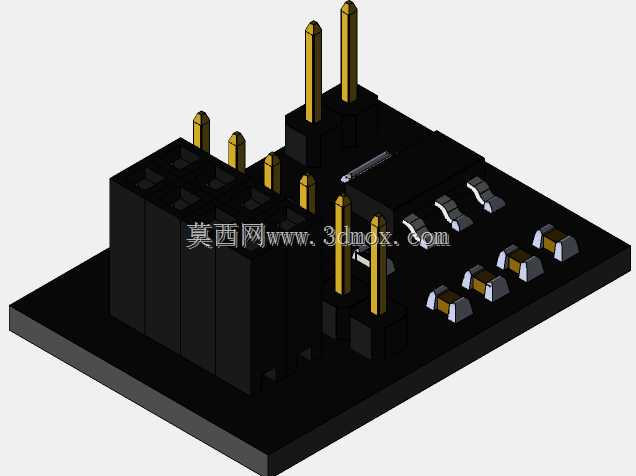

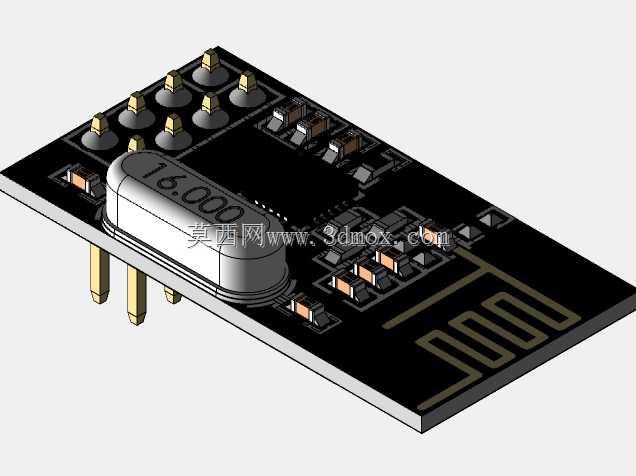

流体高波检测模拟块结构设计

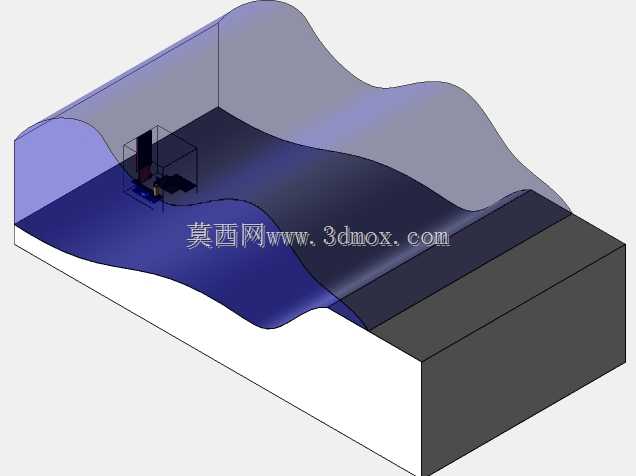

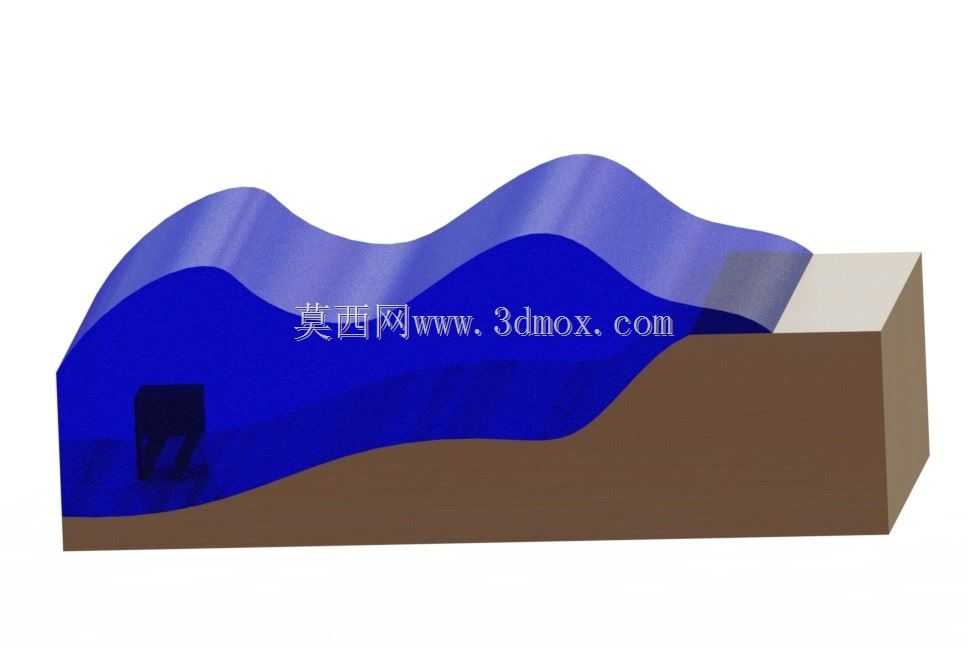

　　从结构布局来看，整个模拟块采用矩形基体作为安装基准，基体底部为平整安装面，可直接与检测台的定位槽配合，安装时不需要额外制作转接板，基体的长宽尺寸匹配常规通径阀块的安装边界，侧边预留的密封槽位置与现有检测台的密封压盖完全适配，不需要对现有检测工装做结构改动就能直接替换原有平直流道块。流道部分的轮廓设计经过多轮流场仿真调整，三个连续起伏的波峰波谷曲率经过反复优化，既保证流体经过时能形成稳定的高波幅液面波动，又不会在流道内部产生大面积的滞流区，避免因流道死角残留介质影响后续检测的精度。在流体控制类阀件的出厂性能校验环节，流道内非稳态波浪流的触发与检测一直是校验环节的难点，常规平直流道的测试工装无法复现现场管路中因管径突变、流向折转产生的类波浪形流体界面，导致阀件在实际工况中出现的响应滞后、密封面冲蚀等问题无法在出厂校验阶段被提前识别。这款检测用模拟块的设计，核心就是在有限的阀块安装空间内，构造出连续起伏的波浪形流道轮廓，模拟现场管路中高波幅流体的流动状态，为阀件的动态性能检测提供稳定的流场环境。

　　流道的上层采用透明可视材质封装，检测人员可以直接观察到流体在流道内的波动状态，配合外置的图像采集设备就能直接记录波高、波速等动态参数，不需要在流道内部额外加装传感器，减少了传感器介入对流场本身的干扰。在功能设计上，这款模拟块可以适配不同粘度的流体检测需求，流道的截面尺寸经过计算，在水基介质、油基介质的常规检测流量下都能触发稳定的高波流动状态，不需要调整检测台的泵组参数就能完成不同介质下的阀件响应测试。流道的进出口位置采用标准的阀块接口尺寸，与检测台的管路连接采用常规的端面密封形式，拆装过程不需要专用工具，单次更换模拟块的时间可以控制在五分钟以内，适配批量检测的作业节奏。

　　从设计思路的落地来看，最初的方案是在平直流道内加装扰流板来制造波浪流，但扰流板后方容易产生涡旋，导致波面稳定性差，无法复现现场管路中连续传播的波浪流态，后续调整为一体化的波浪形流道基体，将扰流结构直接集成在流道壁面上，既消除了额外加装零件带来的密封隐患，也让流道内的波浪传播更接近实际管路中的状态。流道的波峰高度经过反复校验，最高波峰位置距离流道顶部的预留间隙满足不同流量下的波动余量，不会出现流体溢出密封面的情况，波谷位置的圆角过渡处理避免了应力集中，在长期带压检测的工况下不会出现基体开裂的问题。

　　安装边界方面，整个模拟块的总高度与现有检测台的阀块安装腔深度完全匹配，顶部的可视封装层厚度控制在合理范围，不会因为厚度过大影响图像采集的清晰度，侧边的定位销孔位置与常规阀块的定位尺寸一致，安装时可以直接通过定位销完成快速定位，不需要反复调整同轴度。在实际使用场景中，这款模拟块主要用于阀类产品的动态响应检测，比如安全阀的开启压力波动测试、调节阀的流量线性度校验，都可以通过这个模拟块构造的波浪流场，复现现场工况中流体不稳定状态下的阀件工作表现，弥补了平直流道检测只能测试稳态性能的不足。流道内壁的表面粗糙度经过严格控制，减少壁面摩擦对流态的影响，保证每次测试时流场的重复性误差控制在允许范围内，让检测数据具备可对比性。基体的材质选择兼顾了耐压性和加工性，下层的承压基体采用金属材质加工，保证带压检测时的结构强度，上层的可视部分采用高透耐腐材质，既可以清晰观察流道内部状态，也能耐受常规检测介质的腐蚀，长期使用不会出现透明度下降的问题。
