专业水下运动相机防护外壳结构设计

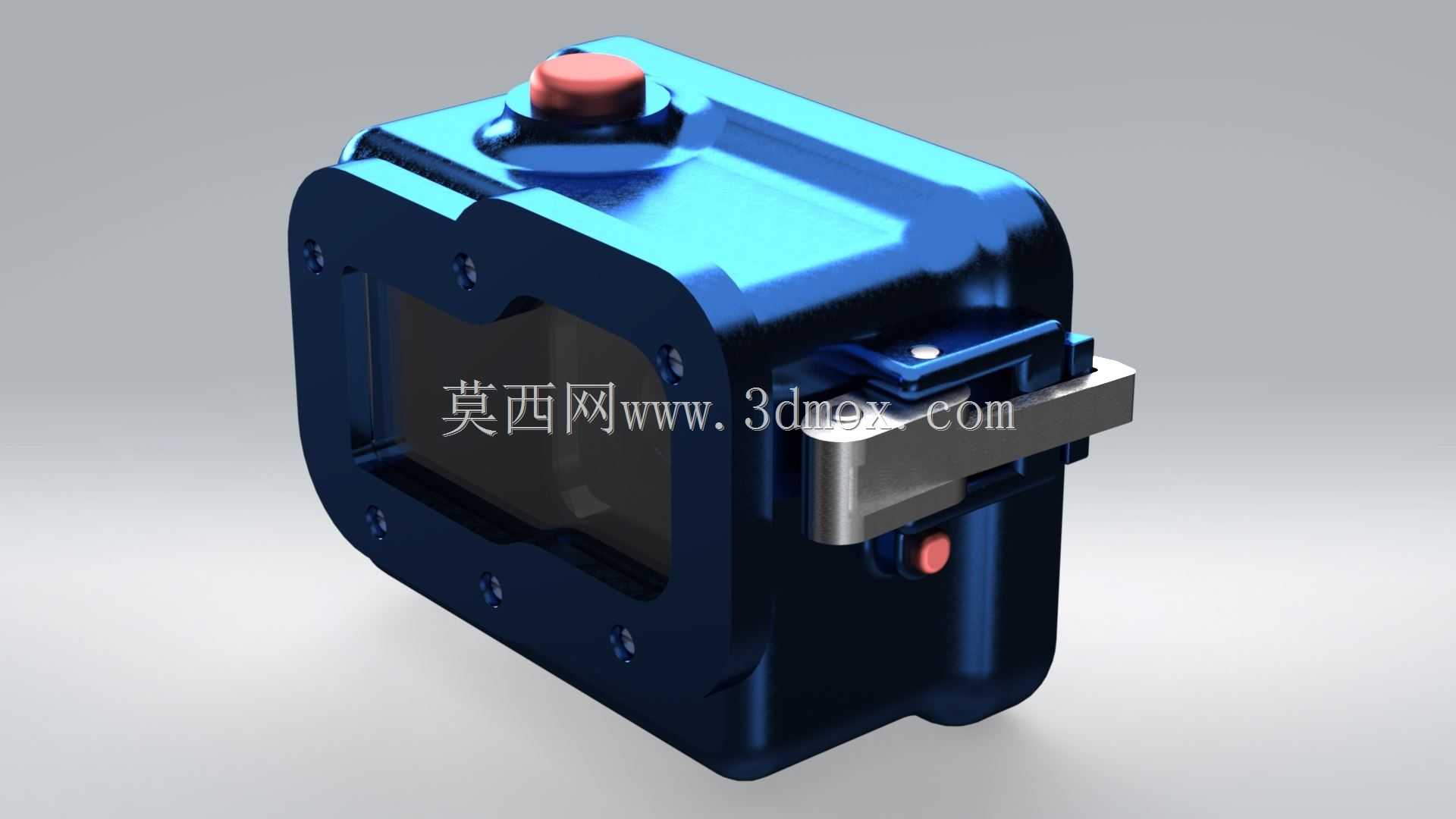

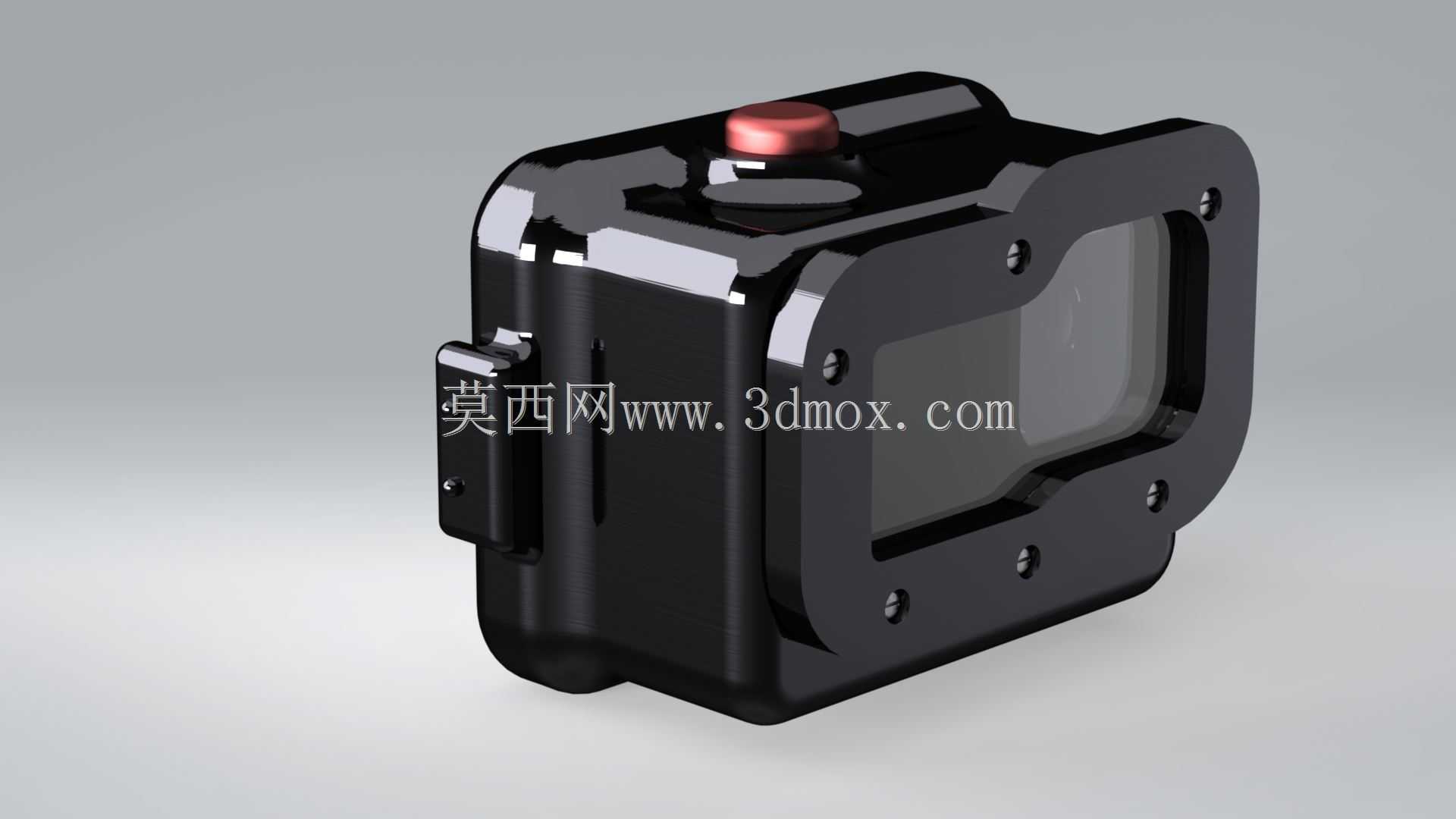

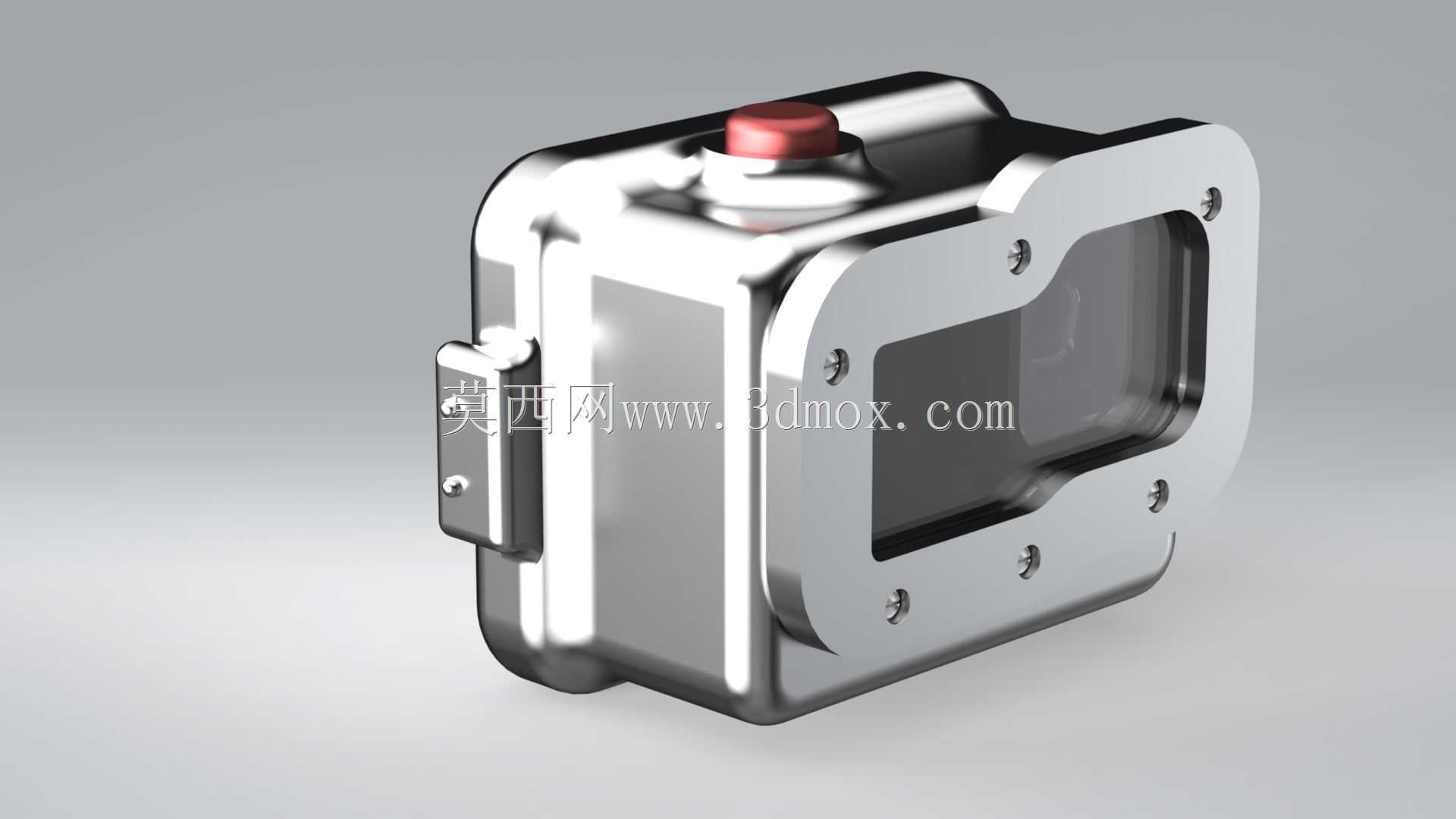

　　这款水下运动相机防护外壳，核心服务于潜水跟拍、水上运动赛事记录、水下工程巡检影像采集等场景，解决常规运动相机裸机无法承受深水水压、易被水体腐蚀、受水流冲击磕碰损坏的实际痛点，为内置的运动相机提供全维度的物理防护与水压承载能力。从结构设计逻辑来看，整个壳体采用分体式框型布局，主体为一体化铣削成型的主仓结构，正面预留透明视窗安装位，视窗通过周向均匀分布的紧固件与壳体主体连接，配合密封胶圈形成静密封面，保证视窗区域在额定水深下不会出现渗漏。

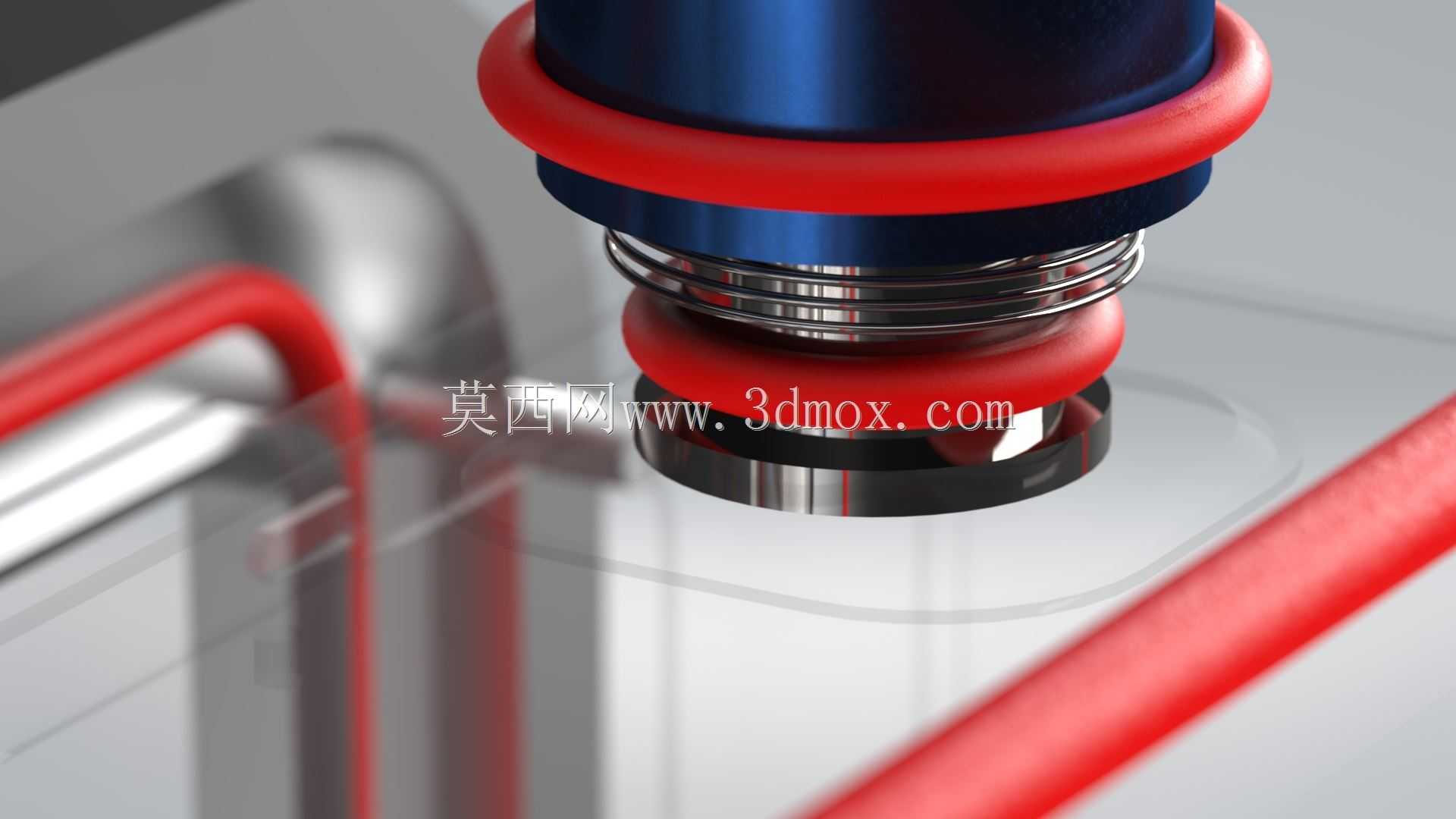

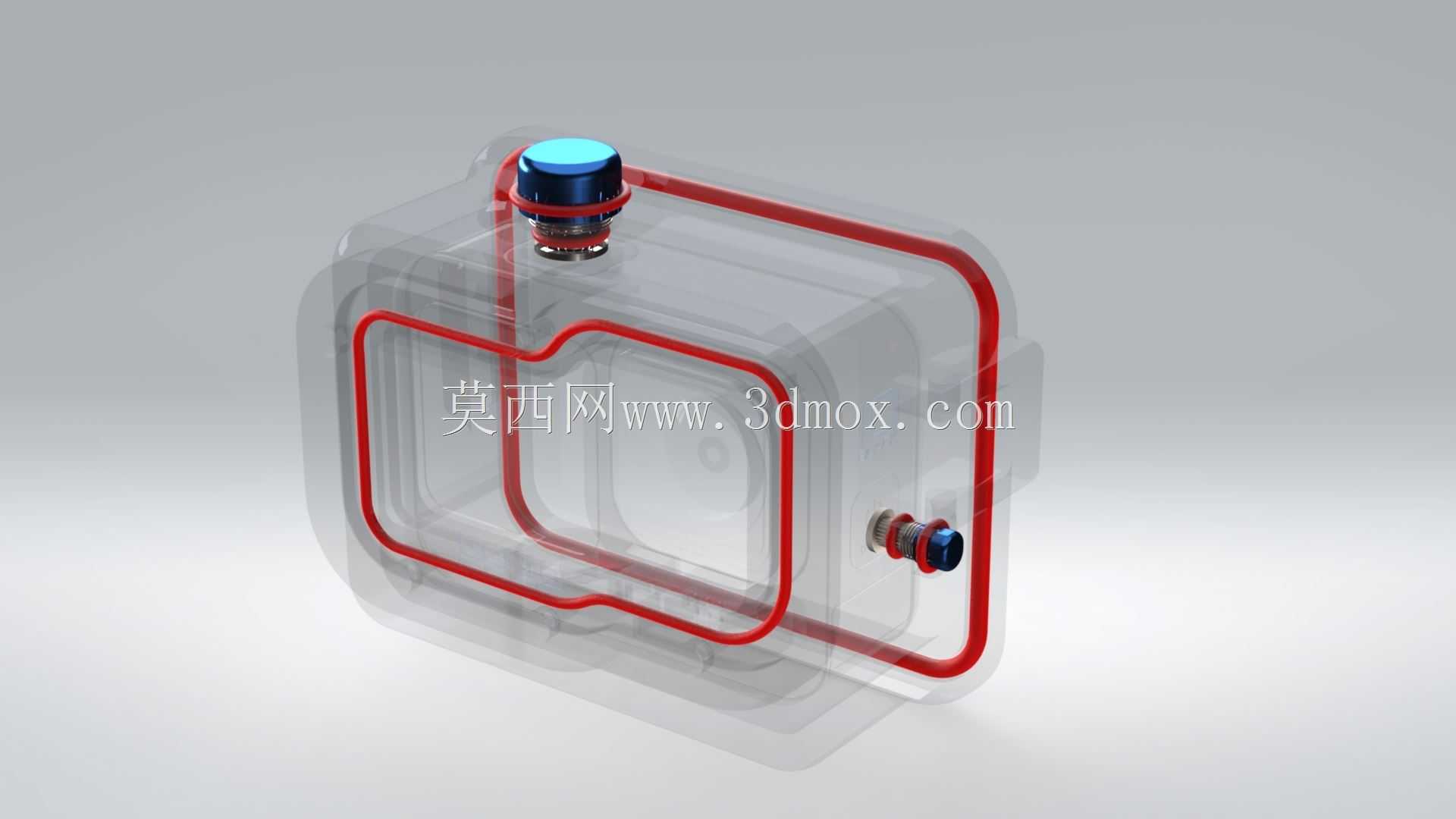

　　顶部设置的凸起按键结构，采用嵌套式密封设计，按键帽与壳体之间设置多层密封环，既保证按压操作的顺畅手感，又能隔绝外部水体进入仓内，按键的按压行程经过反复校核，刚好匹配内置相机的录制键触发行程，不会出现按压虚位或者行程不足无法触发的问题。侧面的双动闩锁结构是整个设计的核心功能点之一，区别于普通单卡扣防水壳，双动闩锁需要两个方向的动作配合才能开启仓盖，可有效避免水下运动过程中误触卡扣导致仓盖松脱进水的风险，闩锁的锁止面做了楔形压紧设计，锁止过程中会逐步挤压仓盖与主体之间的密封胶圈，保证胶圈的压缩量处于设计要求的合理区间，既不会因为压缩量过大导致胶圈过早老化失效，也不会因为压缩量不足出现密封失效渗漏。

　　壳体的边角位置全部做了圆弧过渡处理，一方面是减少水下运动时的水流阻力，降低水流对拍摄稳定性的干扰，另一方面圆弧结构相比直角结构拥有更好的抗冲击性能，当壳体受到水下礁石、浮体碰撞时，圆弧面可以将冲击力分散传导到整个壳体结构上，避免应力集中导致壳体开裂或者密封面错位。从安装边界来看，壳体的内部仓体尺寸完全匹配主流运动相机的外形尺寸，仓内预留了定位凸台，相机装入后不会在仓内出现晃动移位，保证镜头与正面视窗的同轴度，避免出现拍摄画面边缘被壳体遮挡的问题；壳体外部两侧预留了扩展安装孔位，兼容标准的运动相机安装支架，可以直接连接自拍杆、头盔固定座、潜水摄影支架等常用配件，不需要额外加装转换底座。

　　整个壳体的设计完全面向CNC加工工艺做了优化，所有的曲面结构都做了刀具路径适配，内部的拐角位置预留了铣刀加工所需的最小R角，没有出现无法加工的清角死角，密封槽的尺寸公差严格控制在IT7级精度，保证密封胶圈安装后的压缩量一致性，仓盖的配合面做了平面度要求，装配后整个密封面的间隙差不超过0.02mm，杜绝因为平面度不足导致的渗漏隐患。壳体表面做了硬质氧化处理，既可以提升壳体表面的耐磨性能，避免使用过程中刮擦留下划痕影响外观与结构强度，也能提升壳体的抗腐蚀能力，适应海水、泳池消毒水等不同水体环境的使用需求。视窗部分采用高透光率的钢化光学玻璃，表面做了防刮镀膜处理，透光率达到92%以上，不会因为加装外壳导致拍摄画面出现偏色、清晰度下降的问题，视窗与壳体的连接位置做了阶梯式密封结构，相比平面密封拥有更好的水压耐受能力，随着水深增加水压增大，视窗会进一步压紧密封胶圈，密封性能随水压提升反而增强，适配大深度潜水的使用需求。
