四叶曲面螺旋推进桨结构设计

这类曲面螺旋桨的应用场景覆盖非常广，从内河小型作业艇的舷外机推进端，到小型流体输送管道内的增压推送组件，再到部分搅拌设备的流体循环端，都能见到同结构原理的部件，核心作用都是通过桨叶的曲面旋转，将轴向输入的扭矩转化为流体方向的推力，实现介质的定向输送或者载体的行进驱动。

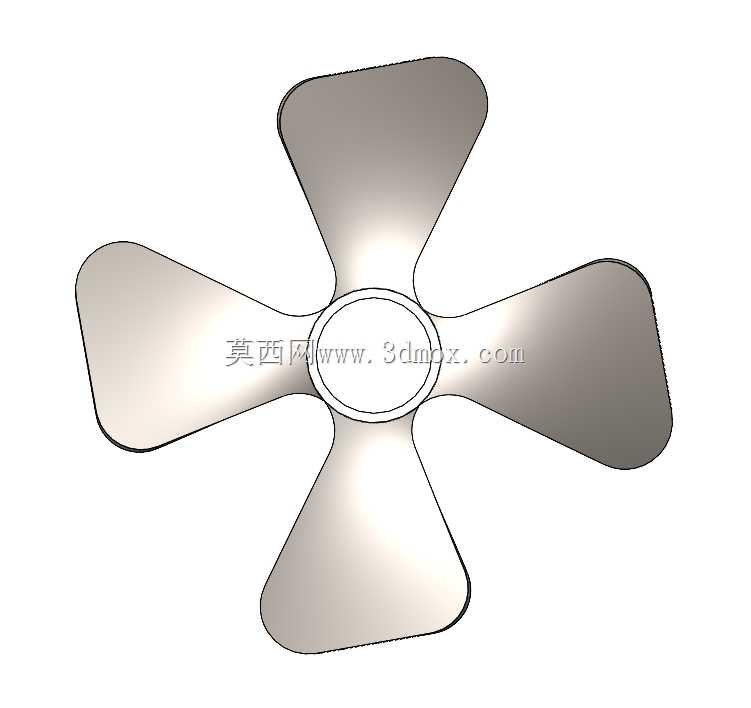

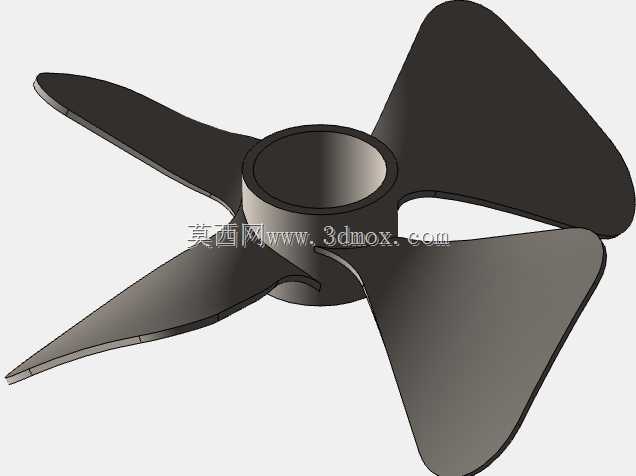

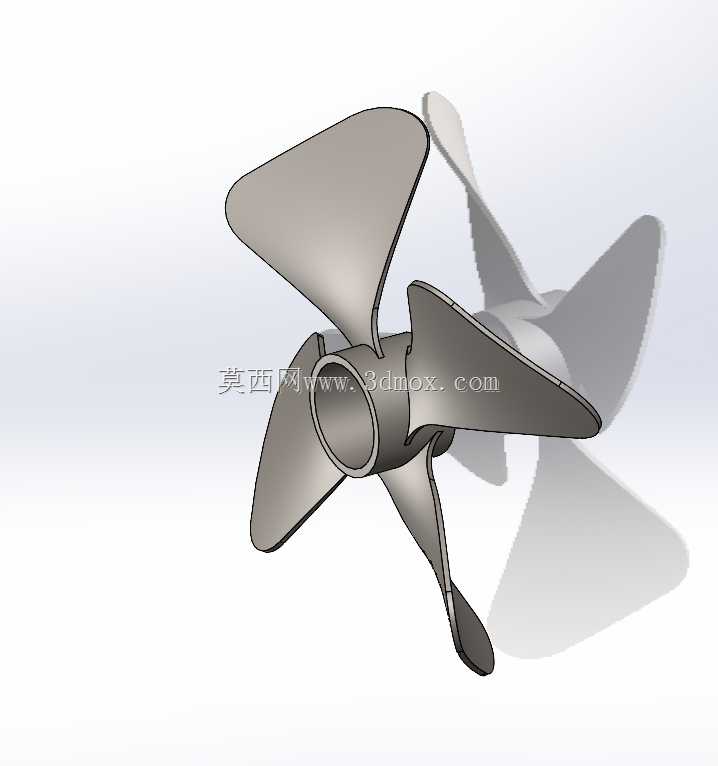

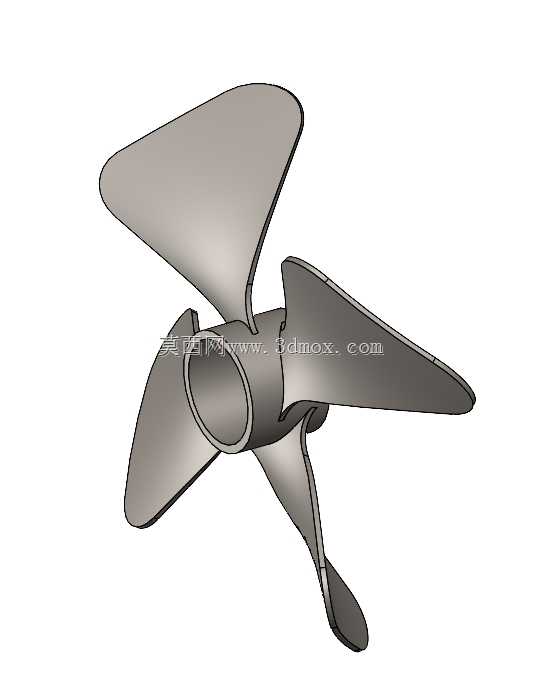

从结构功能来看，这个四叶螺旋桨的核心分为两个部分，中间的空心轮毂段是动力对接的核心，内孔的圆柱面需要和动力输出轴做同轴配合，端面可以加装锁紧销或者键槽结构来传递扭矩，避免旋转过程中出现打滑松脱；外围的四片曲面桨叶是做功的核心，每片桨叶的翼型截面从根部到叶梢做了连续的厚度渐变，根部厚度更大来承接旋转时的离心力与流体反作用力，叶梢厚度收窄来降低旋转过程中的流体紊流，减少不必要的能量损耗。

设计这类螺旋桨的时候，首先要确定的是安装边界，轮毂的内孔直径直接匹配对应的输出轴径，轮毂的轴向长度要保证和输出轴的配合长度足够，避免悬臂过长导致旋转时出现径向跳动；桨叶的最大回转直径是核心安装参数，要保证安装后桨叶旋转的圆周范围内没有结构干涉，比如船用安装时要保证叶梢和船壳、导流罩之间留有足够的安全间隙，避免航行中碰到异物或者形变剐蹭外壳。桨叶的曲面角度是设计的核心难点，螺距的选择要匹配常用的工作转速区间，转速偏高的工况下螺距不宜过大，避免动力负载超出驱动端的额定扭矩范围，转速偏低的重载工况下可以适当加大螺距来提升单圈的流体推送效率。

四叶结构的选择本身就是平衡推力输出与运行稳定性的结果，相比三叶桨，四叶结构在相同转速下的推力输出更平顺，每一片桨叶经过流体扰动区的间隔更短，运行时的振动幅度更小，对于对噪音、振动控制有要求的小型载具或者静音型流体输送场景适配性更好；同时四片桨叶的受力分布更均匀，轮毂处的交变应力幅值更低，长期运行的结构疲劳寿命更长。桨叶的前缘做了小角度的圆弧过渡，避免尖锐前缘在碰到流体中细小杂质时出现卷边损伤，后缘则做了厚度收薄处理，让流体能够顺畅地从桨叶表面脱离，减少尾部涡流带来的效率损失。

实际建模过程中，桨叶的曲面要做连续的曲率检查，保证曲面没有褶皱、拐点，不然实际运行时会在曲面突变处产生局部紊流，不仅会降低推进效率，还会产生额外的振动噪音；轮毂和桨叶的衔接处要做足够半径的圆角过渡，分散应力集中点，避免大扭矩输出时衔接位置出现应力断裂。整个桨体做了动平衡的结构预留，建模时每片桨叶的质量分布保持一致，后续实际加工完成后只需要做微量的动平衡校正就可以达到使用要求，减少后续工序的工作量。

在不同的应用场景下，这类螺旋桨的材质选择也会有区别，船用场景下多选择铸造铜合金或者工程塑料，耐水体腐蚀同时重量适中；管道内流体输送场景下可以选择不锈钢材质，耐输送介质的腐蚀同时结构强度足够；如果是用于空气推进的场景，还可以选用轻量化的铝合金材质，降低旋转惯量提升响应速度。不管是哪种应用场景，这个结构的核心设计逻辑都是围绕同轴传动的可靠性、曲面桨叶的流体效率、运行过程的结构稳定性三个核心点展开，每一处的结构细节都是为了匹配实际工况下的负载与使用需求，没有多余的结构设计。
