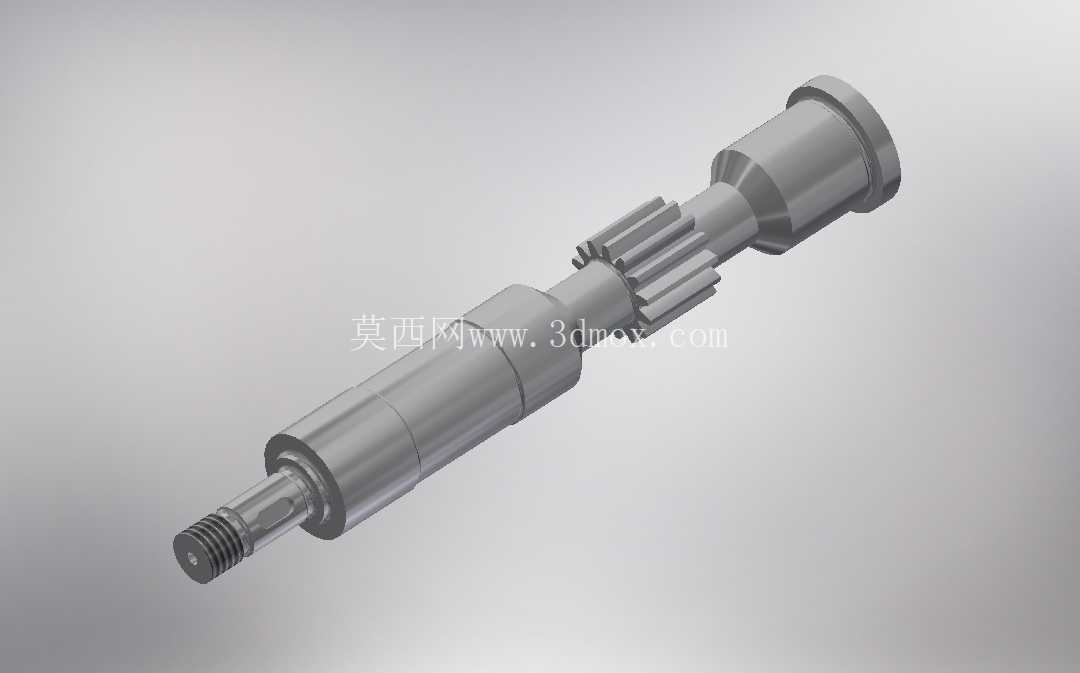

从结构设计来看,整根轴采用多阶梯变径设计,不同轴段的直径差是根据安装配合需求设定的:最右端的大直径轴头是定位基准端,用来和液压马达的转子内孔配合,轴肩位置做了精准的垂直度公差控制,保证装配后转子的端面跳动控制在允许范围内,避免高速运转时出现偏磨;中间段集成的圆柱齿轮,是和阀组内的从动齿轮啮合的,齿部参数按照传动比要求做了模数、齿数匹配,齿面预留了热处理后的磨削余量,建模时已经把齿根的过渡圆角做了优化,避免应力集中导致的断齿风险,齿轮两侧的轴颈是用来安装支撑轴承的,轴颈的表面粗糙度、圆柱度公差都按照轴承配合的要求做了对应设计,保证轴承装配后不会出现跑圈问题;往左的几段阶梯轴分别用来安装骨架油封、轴套以及输出端的连接结构,最左端的外螺纹段是用来锁紧端部的连接法兰或者传动轮,螺纹收尾处做了退刀槽设计,避免螺纹加工时出现烂牙,同时退刀槽的圆角也做了强化处理,降低螺纹根部的应力集中风险。这类带齿轮段的阶梯传动轴,是液压动力单元里负责扭矩传递的核心零件,常见于中小型液压站、机床液压进给系统、工程机械液压操控回路的动力输出端,直接衔接液压马达的输出端与执行机构的输入侧,承担着把液压能转化的旋转扭矩平稳传递到负载端的作用,日常工况下需要承受持续的扭转载荷,同时还要适配多段不同直径轴承的安装定位,部分轴段还要兼顾密封件的配合要求,避免液压油沿轴面泄漏。
做三维建模的时候,首先要确定整根轴的轴向定位基准,以右端大轴头的端面为轴向基准,依次推算各阶梯段的长度尺寸,每一段的轴肩高度都要满足对应零件的安装定位要求,比如轴承安装位的轴肩高度不能超过轴承内圈的拆卸高度,否则后期维护时无法用拉马拆卸轴承;齿轮段的建模要注意齿向的公差设定,因为液压元件内的齿轮传动对侧隙有严格要求,侧隙过大会导致传动冲击、噪音升高,侧隙过小则会出现卡滞、磨损加剧的问题,建模时要按照选定的精度等级预留合理的侧隙量;轴上所有的过渡位置都不能做尖锐直角,全部按照应力计算结果匹配对应的圆角半径,尤其是承受交变扭矩的轴段,圆角半径过小会大幅降低轴的疲劳强度,长期运转容易出现断轴故障。
安装边界方面,整根轴的轴向总长度要适配液压阀块或者动力头的内腔深度,装配后两端的伸出量要满足外接零件的安装空间要求,最左端的螺纹段长度要保证锁紧螺母拧紧后有足够的螺纹啮合长度,同时不能和端盖发生干涉;各轴段的直径公差要根据配合性质选定,和轴承、齿轮配合的轴段采用过渡配合,和密封件配合的轴段表面要做高光洁度处理,避免划伤密封唇口导致漏油;轴的径向跳动基准要选两端的轴承安装轴颈,保证齿轮段、输出连接段的跳动量在允许范围内,避免传动时出现振动、噪音过大的问题。
实际应用中,这类轴的材质一般选用中碳合金钢,经过调质处理后获得足够的芯部韧性,齿部和轴承安装位再做表面淬火处理,提高表面硬度和耐磨性,建模时已经把各表面的热处理工艺余量做了预留,方便后续出工程图时标注对应的技术要求。在设备维护场景中,这类轴的失效形式大多是轴颈磨损、齿面点蚀、螺纹段变形,建模时把各配合段的尺寸做了参数化设定,后续如果需要做维修替换件的设计,只需要修改对应参数就能快速生成适配不同型号液压单元的轴类零件,不需要重新从零开始建模,能大幅提高设计迭代的效率。
