船用Aqua Blue C125-HW淡水发生装置

　　这款淡水发生装置主要面向船舶远航作业场景设计，解决远洋船舶无淡水补给时的生活、生产用水需求，可适配中小型民用船舶、近海作业工程船、小型科考船的舱内安装空间，也可作为海岛临时补给站点的固定式淡水制备单元使用。设备核心功能是通过换热蒸发、冷凝分离的工艺路径，将海水或高含盐量水源处理为符合使用标准的淡水，产出水可满足船员日常洗漱、设备冷却补水、普通清洁作业的用水要求，部分工况下经后续终端处理后也可作为饮用水源。

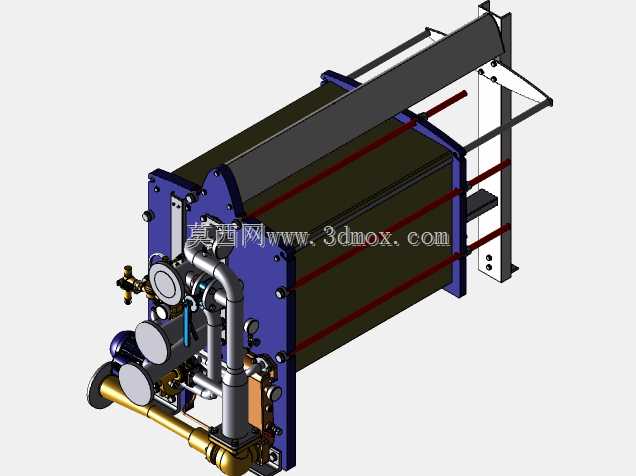

　　从结构设计逻辑来看，整体采用框架集成式布局，核心换热芯体采用卧式排布，外部设置蓝色涂装的端板结构作为承压与支撑基体，端板上集成了各类管路接口、控制阀组、检测仪表，所有外接管路均沿设备侧部排布，预留了统一的对外接口区域，避免管路交叉干涉，同时给后期运维拆装留出足够操作空间。设备侧部设置的立式支撑框架，既可以作为整体吊装的受力结构，也可在舱内安装时直接与舱壁基座通过螺栓连接，无需额外制作复杂的安装支架，适配船舶舱室有限的安装边界。设备的外形尺寸经过紧凑化优化，整体宽度控制在常规船舶舱室通道允许的通行范围内，吊装时可直接通过标准舱口进入安装位置，无需对船体结构做额外改造。

　　安装时需要注意在设备前后预留至少600mm的操作空间，用于端盖拆装、滤芯更换、阀组操作，侧部管路接口区域预留300mm的管路接驳空间即可，底部支撑脚的安装孔位采用通用化间距设计，可适配多数现有船舶淡水舱旁的预留基座尺寸。从功能配置上看，设备端板上集成的压力表可实时观测内部换热腔的压力状态，手动控制阀组可实现进水、产水、排污、浓水排放的流程切换，不同管径的管路分别对应不同介质流向，黄色管路为进水通路，银色金属管路为产水通路，红色拉杆为芯体紧固结构，用于将多层换热板片压紧固定，保证换热腔的密封性能，避免不同介质串流。

　　设计过程中充分考虑了船舶航行时的晃动工况，所有管路连接位置均采用刚性支撑加防松紧固件，避免长期振动导致的接口渗漏，核心换热芯体外部设置的防护框架可抵御航行过程中可能出现的杂物碰撞，保护内部换热元件不受损伤。设备的进水端设置了前置过滤接口，可外接预过滤组件去除海水中的大颗粒杂质，避免杂质进入换热腔造成流道堵塞，浓水排放端设置了流量调节结构，可根据进水含盐量调整浓水排放比例，平衡产水效率与运行能耗。在三维建模过程中，所有管路的折弯半径、法兰对接位置、阀件操作手柄的转动空间都做了干涉校验，确保实际装配时不会出现零件无法安装、操作空间不足的问题，支撑框架的受力位置做了局部加厚处理，对应吊装工况下的应力集中区域做了结构加强，避免吊装过程中出现结构变形。设备整体的重心经过优化，沿支撑框架的中心轴线分布，安装后可降低船舶晃动带来的附加载荷，减少对基座的冲击力。
