水冷式鼠笼电机带接线盒适配组件

　　这款带1200型接线盒、双接线冗余结构、泄漏检测模块以及E-2D型适配接口的鼠笼电机，在结构设计阶段就充分考虑了不同工业场景的安装适配需求，首先从冷却结构来看，水冷流道采用了沿机壳周向螺旋排布的设计，流道截面经过流体仿真优化，能够在较低冷却水流量下实现机壳表面温度的均匀分布，避免局部热点导致的结构形变，机壳外壁的多棱面结构并非单纯的外观设计，而是在不增加整体壁厚的前提下提升了机壳的结构刚性，同时也为水冷流道的加工预留了足够的结构余量，减少加工过程中的振刀风险。在工业传动系统的选型与结构设计环节，水冷式鼠笼电机的应用场景覆盖了冶金连铸线辊道驱动、矿山重型输送带主传动、船舶舱室辅机动力输出、化工反应釜搅拌驱动等对持续运行温升控制有严苛要求的工况，这类场景下电机往往需要在满负载状态下连续运行数百小时，常规风冷结构的电机容易因散热效率不足出现绕组绝缘老化加速、轴承润滑脂失效等问题，水冷结构的设计正是为了针对性解决这类持续高负载工况的散热痛点。接线部分采用的1200型接线盒本身具备IP65级的防护能力，能够适应多粉尘、有喷淋的工业现场环境，额外增设的第二个接线盒可以满足部分工况下双路供电冗余、或者独立外接温度、振动传感器的布线需求，不需要在主接线盒内额外分线，降低了接线环节的绝缘风险，也方便后期运维过程中的线路排查。集成的泄漏检测器直接布置在水冷流道的最低点位，能够第一时间捕捉到流道密封失效导致的冷却液渗漏，避免冷却液渗入绕组区域造成绝缘击穿，检测器的信号输出接口可以直接接入设备的PLC控制系统，实现渗漏故障的实时报警与联锁停机。

　　配套的E-2D型适配器主要是为了匹配不同规格的安装法兰与输出轴对接需求，在设备改造或者同工位不同型号电机替换的场景下，不需要重新加工设备端的安装基座，只需要通过适配器就能完成电机输出端与负载端的对接，大幅降低现场改造的加工量与停机时间。从安装边界来看，这款电机的底部采用标准圆形法兰安装结构，法兰端面的定位止口尺寸、安装孔的孔距与孔径都符合对应功率段电机的通用安装规范，机壳上部的接线盒整体向外的突出尺寸经过严格控制，避免在狭小安装空间内出现与周边管线、结构件的干涉，水冷管路的接口布置在机壳侧下方，接口方向可以根据现场布线需求在一定角度范围内调整，不需要额外增加弯头转接。

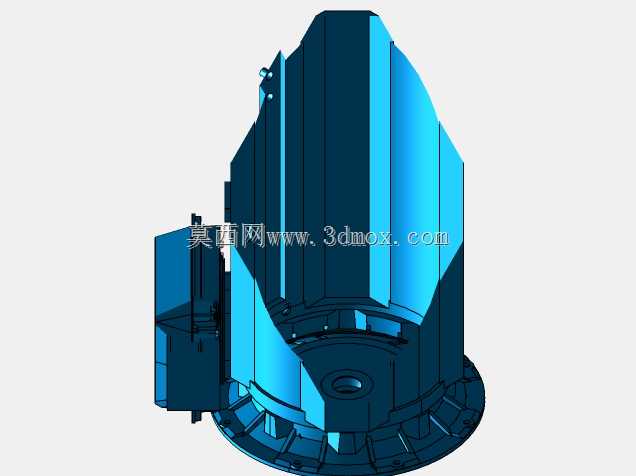

　　在三维建模过程中，这类电机的结构还原需要重点关注几个核心尺寸链的准确性：首先是输出轴轴伸的长度、直径以及键槽尺寸，这部分直接关系到与负载端的联轴器或者带轮的配合精度；其次是底部安装法兰的止口与安装孔位置度，这部分决定了电机安装后的同轴度，直接影响运行过程中的振动水平；再者是水冷流道的壁厚与接口位置，这部分如果建模出现偏差，后期做流场仿真或者结构强度校核的时候就会出现结果失真；还有接线盒的内部空间尺寸与进线口位置，这部分关系到后期布线时的线缆弯曲半径是否符合规范，避免线缆绝缘层被过度弯折破损。

　　实际工程应用中，这类水冷鼠笼电机往往需要搭配对应的冷却水循环系统使用，建模时也需要预留出冷却水管路的安装操作空间，尤其是管路接头位置的扳手操作空间，很多新手建模的时候容易忽略这部分，导致现场安装时接头无法拧紧，出现漏水隐患。另外泄漏检测器的安装位置与走线槽也需要在建模时同步体现，避免后期加装检测器的时候需要在机壳上额外打孔，破坏机壳的密封性能与结构强度。双接线盒的结构设计也需要考虑接线时的操作空间，两个接线盒的盒盖开启方向不能互相干涉，同时要保证接线端子到盒盖的安全电气间隙，符合低压电气设备的安全规范。从结构强度的角度考虑，机壳与端盖的连接螺栓排布经过载荷计算，能够承受电机额定扭矩输出时的反作用力，同时也能承受一定程度的径向载荷，满足直连、带传动等不同传动方式的安装需求。
