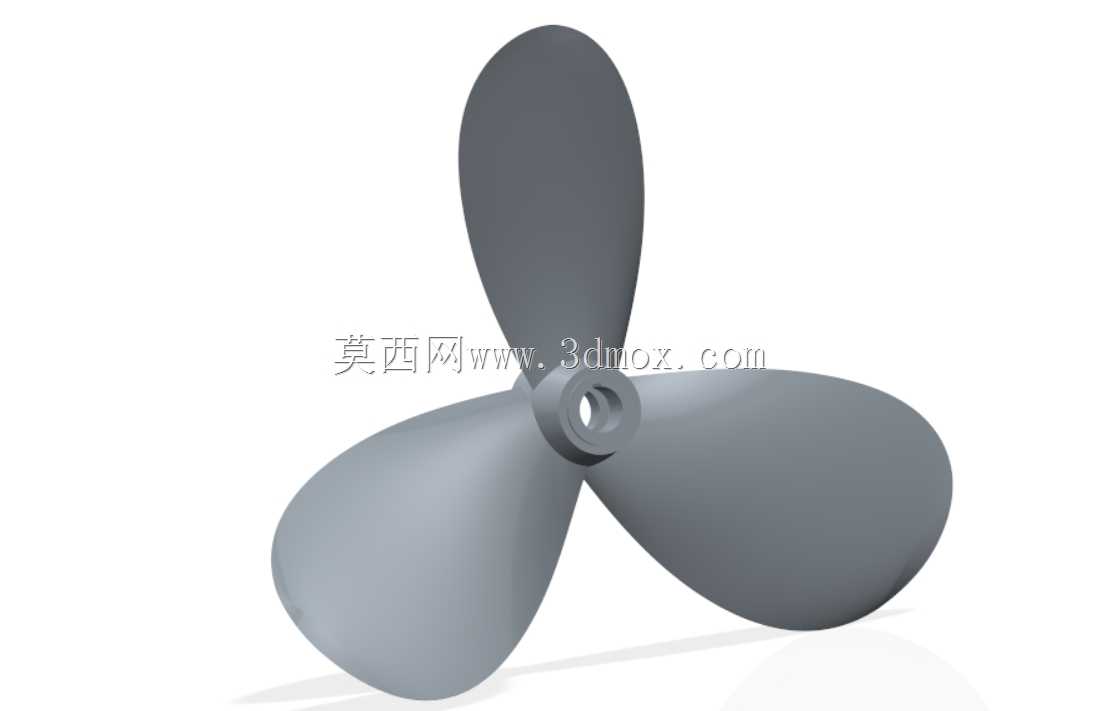

三叶船用螺旋桨推进结构三维设计

　　在小型内河作业艇、休闲摩托艇以及舷外挂机配套的推进系统选型中，三叶螺旋桨是兼顾推进效率与低速扭矩输出的常用结构，本次建模的三叶桨结构完全围绕小型船舶的实际航行工况展开设计，没有做冗余的造型修饰，所有曲面与结构尺寸都服务于实际安装与推进性能需求。从实际应用场景来看，这类三叶桨主要适配15-30马力的小型舷外机，常见于近岸垂钓艇、景区观光小艇、内河作业舢板的动力系统，相比两叶桨，三叶结构在相同转速下的激振力更小，航行时的船体震动更弱，能有效降低艇体结构的疲劳损耗，同时在低速靠泊、重载航行时能提供更充足的推力，避免两叶桨低转速下容易出现的推力不足、桨叶打滑问题。

　　从设计思路上看，桨叶的曲面采用等螺距渐进过渡设计，从叶根到叶梢的螺距角逐步收窄，叶根位置的截面厚度更大，主要承担扭矩传递的结构强度需求，避免启动瞬间大扭矩输出导致叶根断裂；叶梢位置做了圆弧收边处理，一方面降低高速旋转时的梢涡空泡效应，减少桨叶表面的气蚀损伤，另一方面也能降低旋转时的水动噪音，提升乘坐体验。三个桨叶沿轮毂周向120度均匀分布，动平衡校准基准完全围绕轮毂中心孔设置，建模时已经预留了后续做动平衡配重的结构余量，实际生产中只需要在叶背对应位置做微量铣削减重即可满足动平衡精度要求，不需要额外加装配重块，减少桨体旋转时的水阻增量。安装边界方面，轮毂中心的通孔为标准锥度孔，适配主流小型舷外机的输出轴锥度，孔内预留了键槽安装位，能够传递额定扭矩不出现打滑，轮毂端面的贴合面做了平面度公差预留，安装时与输出轴法兰面完全贴合，避免高速旋转时出现端面跳动。桨叶的外形尺寸控制上，整体回转直径适配小型艇的尾板安装高度，不会出现桨叶超出艇底基线、靠岸时容易磕碰河床的问题，同时叶根与轮毂的过渡位置做了大圆角顺滑处理，减少应力集中，在航行中碰到漂浮杂物、轻微触底时，应力能够顺着圆角过渡分散，不会直接在叶根位置出现断裂。

　　从功能特性来看，该桨的曲面设计兼顾了正车推进效率与倒车响应速度，桨叶的压力面与吸力面曲率经过匹配，正车时水流能够顺滑沿叶表流向叶梢，减少紊流损耗，倒车时桨叶反面的曲面也能快速形成反向推力，靠泊时的倒车响应更灵敏，不需要长时间加大油门就能获得足够的制动力。建模过程中对桨叶的厚度分布做了梯度设置，叶根位置的厚度满足最大扭矩输出下的强度要求，按照玻璃钢或者铸铝材料的许用应力做了安全余量预留，叶梢位置厚度逐步减薄，降低旋转惯量，让发动机的油门响应更轻快，不会因为桨体惯量过大导致升降速迟滞。

　　另外，轮毂的轴向长度也做了匹配设计，既保证与输出轴的配合长度足够，传递扭矩时不出现晃动，也不会因为轮毂过长增加不必要的水阻，轮毂外圆与桨叶根部的过渡曲面完全顺滑，没有台阶或者棱角，避免航行时水草、渔网等漂浮物缠绕在桨根位置，减少航行中的故障概率。实际选型时，该结构的三叶桨吃水深度要求较低，在浅水区域航行时的适应性更好，相比大直径四叶桨，在相同主机功率下，高速段的转速爬升更快，适合对航速有一定要求同时需要兼顾低速推力的小型船舶使用，建模时所有的曲面都做了G2连续处理，后续如果要做流体仿真或者数控加工，可以直接导入对应软件使用，不需要额外修补曲面破面，结构上没有复杂的倒扣特征，不管是铸铝浇铸还是玻璃钢模压都能顺利脱模，生产工艺性较好。
