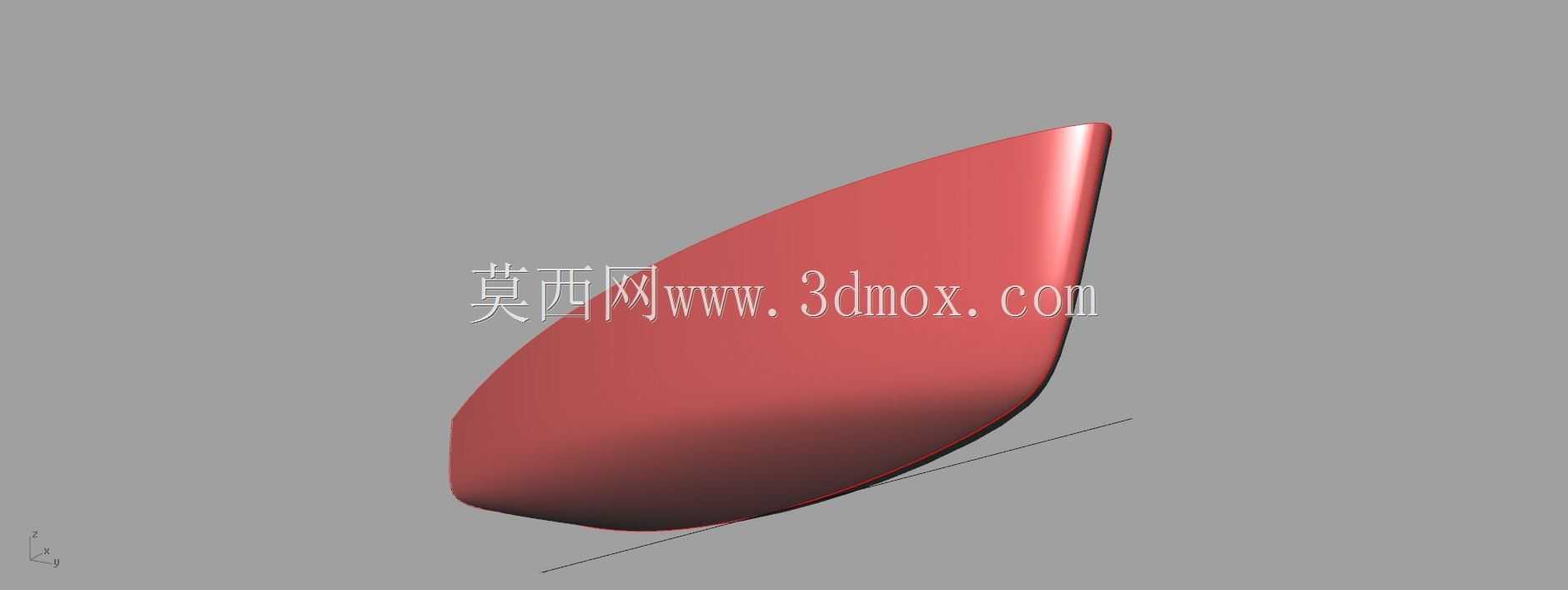

20米级单体帆船曲面船体结构设计

在近岸休闲航海、中小型赛事帆船的结构设计环节，船体作为整船的核心承载构件，其曲面造型、结构刚度与水动力表现直接决定航行阶段的操控响应、抗浪性能与乘员舒适度。这款20米级单体帆船的船体设计，首先围绕近岸航行、中短途离岸航行的实际工况展开，日常使用场景覆盖滨海休闲巡航、小型帆船赛事参赛、近岛交通接驳等，船体需要同时兼顾静水航行的低阻特性、迎浪状态下的上浪抑制能力，以及停靠码头时的结构抗磕碰性能。

从结构设计思路来看，该船体采用无断级的单体曲面壳体构型，整体线型从船艏到船艉做连续顺滑过渡，船艏段采用适度外飘的曲面设计，在3级以下海况航行时能够有效劈开迎面浪涌，减少浪体直接拍击甲板的概率，同时外飘曲面在大角度舵效转向时能够提供额外的浮力支撑，降低整船侧倾的角度阈值。船体中部的型宽做了适度放宽，一方面为舱内布局预留足够的横向安装空间，满足起居、设备布置的尺寸边界要求，另一方面宽体中部能够提升整船的初稳性高度，在乘员集中在单侧船舷作业时，不会出现过大的横倾角度，保障甲板作业的安全性。船艉段采用微收的窄型线型，配合平缓的艉板倾角，能够在航行时让水流顺滑脱离船体表面，降低艉部伴流带来的航行阻力，同时艉部预留的平面结构也为后续外挂推进装置、登船梯的安装提供了平整的装配基准面。

从外形尺寸与安装边界来看，该船体总长控制在20米级，型宽、型深的参数匹配近岸帆船的通航限制要求，能够满足国内多数滨海游艇码头的泊位停靠尺寸规范，船体底部的龙骨安装位做了一体化的曲面过渡，后续加装固定龙骨或升降龙骨时，不需要额外对船体主结构做大规模裁切，仅需在预设的安装法兰面做密封连接即可，大幅降低后续改装的结构施工量。船体壳体的曲面建模全程遵循G2连续的曲面质量要求，所有曲面拼接位置不存在锐角棱边，一方面能够降低航行时的水流摩擦阻力，另一方面也能减少壳体应力集中点，在长期受波浪交变载荷作用时，避免结构疲劳开裂的问题。

在实际功能特性层面，该船体的曲面造型充分考虑了不同航速下的水动力表现，当航速在8节以内的巡航状态时，船体的排水体积分布均匀，航行姿态平稳，不会出现明显的艏倾或艉沉现象；当风力充足、航速提升到12节以上时，船艏的曲面线型能够产生适度的动升力，将船体前部微微抬升，减少船体与水面的接触面积，进一步降低航行阻力，提升顺风航行的速度表现。船体的舷侧曲面做了内倾式的过渡设计，在人员倚靠船舷作业时，肢体能够自然贴合曲面轮廓，不会出现硌靠的不适感，同时内倾的舷侧也能在高海况下减少甲板上浪的水量，提升恶劣天气下的航行安全性。

从结构建模的工程细节来看，整个船体的曲面构建没有出现碎面、收敛褶皱等建模缺陷，所有曲面的曲率变化均匀，后续在做壳体加厚、肋骨结构布置时，能够直接基于主曲面生成内部的加强结构，不需要反复调整曲面的连续性。船体内部预设的肋骨安装位沿着曲面法线方向均匀分布，间距匹配玻璃钢或铝合金船体的结构强度要求，在保证整体结构刚度的前提下，尽可能控制船体自身的重量，避免过重的船体影响帆船的载重能力与航行性能。船艏部位的曲面做了局部加厚的结构预留，对应靠泊时可能发生的碰撞接触区域，提升该部位的抗冲击能力，减少轻微磕碰带来的壳体损伤。船底部位的曲面过渡平缓，没有突兀的凹凸结构，后续做船底防污涂层施工时，能够保证涂层附着均匀，也能减少航行时海洋生物附着的概率，降低日常维护的工作量。
