法兰连接式角通单向止回阀结构设计

在工业流体输送管网的设计与运维环节，介质倒流是极易引发设备损伤、管网压力失稳甚至生产安全事故的典型风险点，这类角通结构的法兰式止回阀，正是针对垂直转向管路的止回需求开发的专用控制部件。不同于直通式止回阀适配直线管路的安装逻辑，该款阀体采用90度角向通流结构，可直接对接垂直转向的管路节点，无需额外加装弯头组件完成管路变向，既能减少管路连接的密封点位、降低泄漏概率，也能压缩管路安装的整体占用空间，尤其适合石化输送车间、建筑给排水管井、中小型泵站内部这类管路排布紧凑、转向节点密集的应用场景。

从实际功能逻辑来看，该止回阀依靠介质自身的流动推力实现自动启闭，无需额外配置电控或气动驱动单元：当介质从阀体侧部法兰端正向流入时，流体压力会顶开内部的启闭件，让介质从上部法兰端顺畅流出，整个通流过程的压损控制在常规管路设计允许的范围内，不会对管网整体输送效率造成明显影响；一旦介质出现反向流动的趋势，反向流体压力配合启闭件自身的重力（或配套复位弹簧的预紧力），会快速推动启闭件压合在阀座密封面上，彻底截断反向流路，避免倒流的介质冲击上游的泵组、流量计、过滤器等精密设备，也能防止高压介质反向窜入低压管路引发的压力紊乱问题。

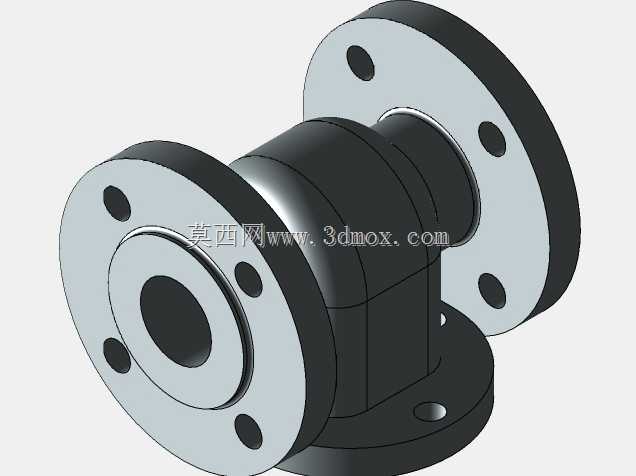

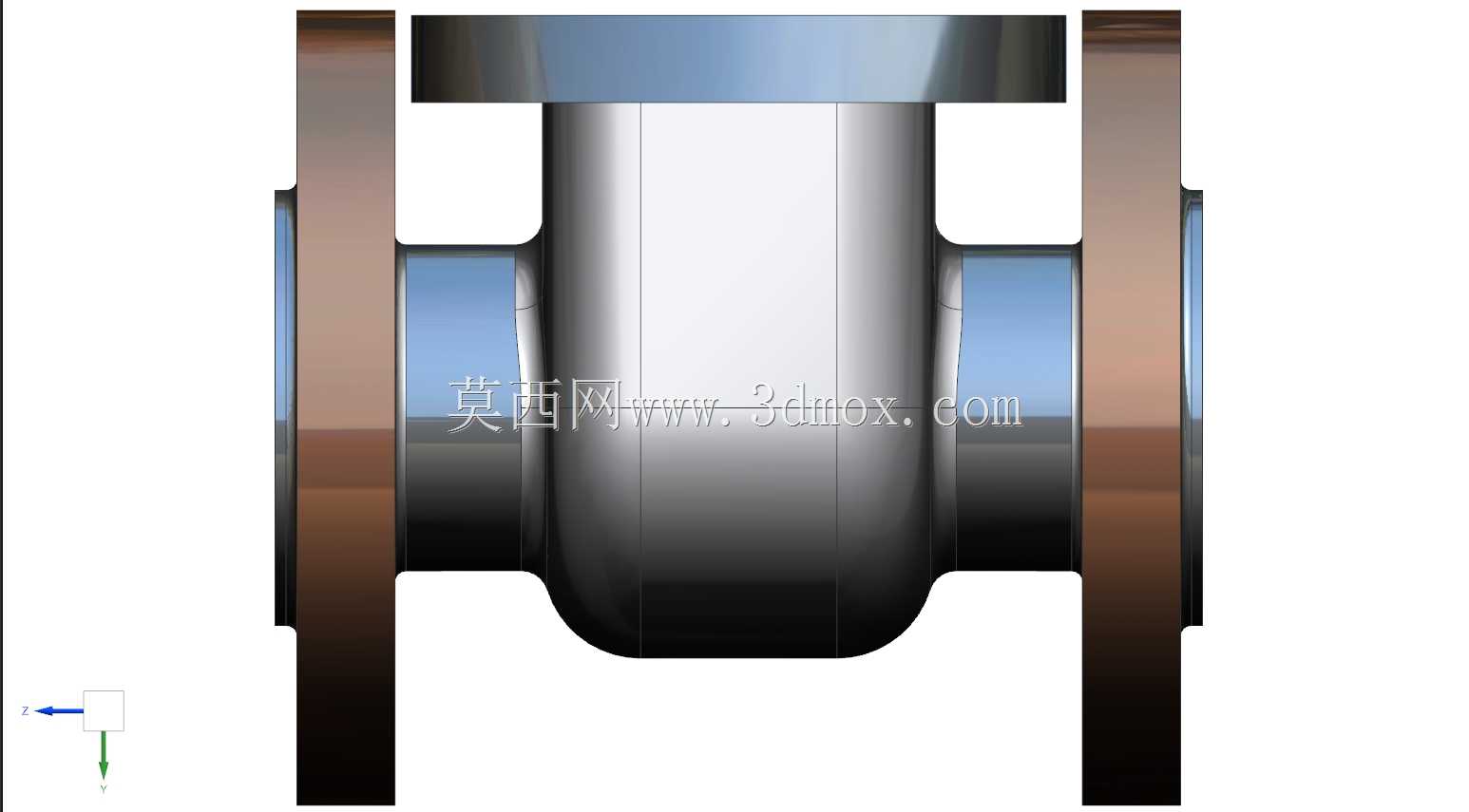

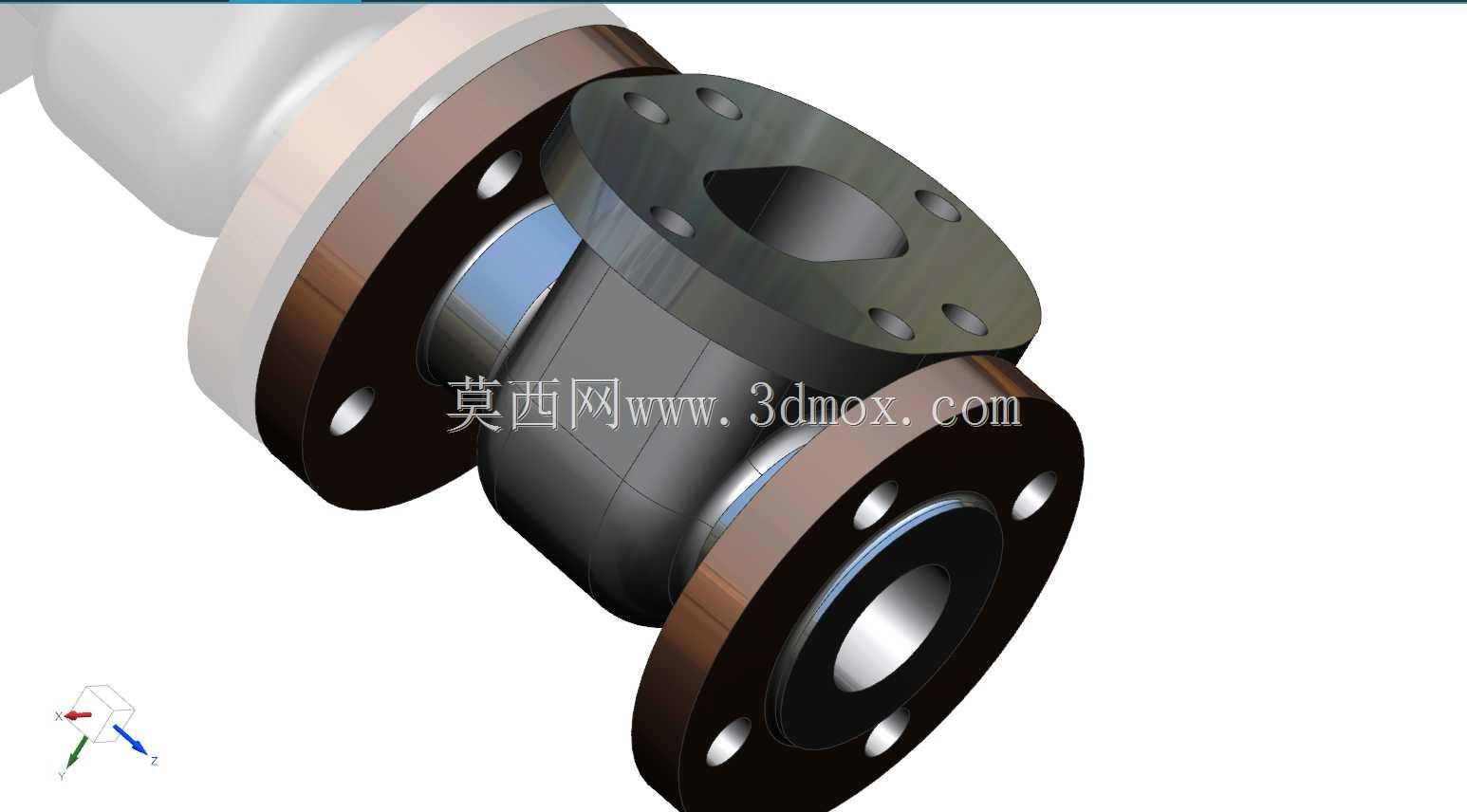

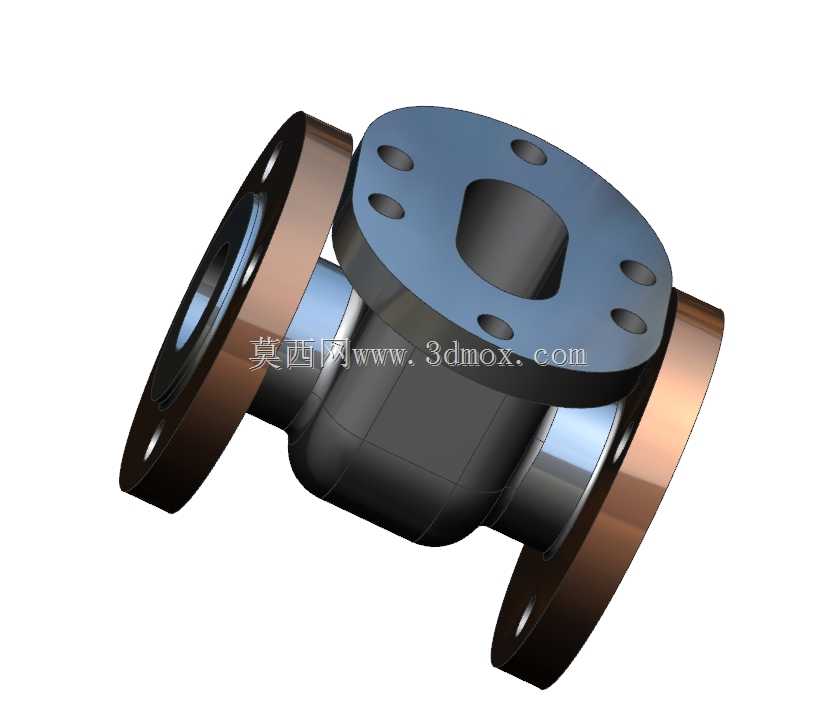

在结构设计层面，这款止回阀的建模完全遵循工业阀门的通用设计规范：阀体主体采用回转类特征加切削特征组合建模，三个连接端均采用标准凸面法兰结构，法兰端面上的螺栓孔沿圆周均布，孔位尺寸、法兰厚度、密封面凸台高度均匹配对应压力等级的法兰连接标准，安装时只需与对接管路的法兰片对齐，加装密封垫片后穿入配套螺栓紧固即可完成固定，无需针对阀体做额外的适配加工。阀体内部的流道做了圆弧过渡处理，没有直角突变结构，可减少介质在流道内的湍流现象，降低通流过程中的振动与噪声，同时也能减少介质内杂质在阀腔内部的淤积，降低卡阀故障的发生概率。

关于安装边界的参数匹配，设计时充分考虑了现场安装的操作空间需求：阀体三个法兰端的外圆尺寸、相邻法兰端面的间距，均按照同通径常规角通止回阀的安装尺寸做了适配，可直接替换同参数的老旧损坏阀门，无需调整原有管路的法兰位置。阀体上部的法兰端为阀盖结构，通过螺栓与阀体主体连接，后期运维时只需拆卸上部阀盖的紧固螺栓，即可直接取出内部的启闭件与密封组件，完成密封件更换、阀腔杂质清理等维护操作，无需将整个阀体从管路上拆卸下来，能大幅缩短现场运维的停机时间。建模过程中对所有配合面都做了公差匹配设计，阀座密封面的粗糙度、启闭件的导向行程都经过参数校核，既保证密封面闭合时的贴合度满足零泄漏要求，也避免启闭件动作过程中出现卡滞、偏磨的问题，可适配水、轻质油品、低腐蚀性化工介质等多种常见流体介质的输送工况。
