超安全HT阀块配套操作手柄结构设计

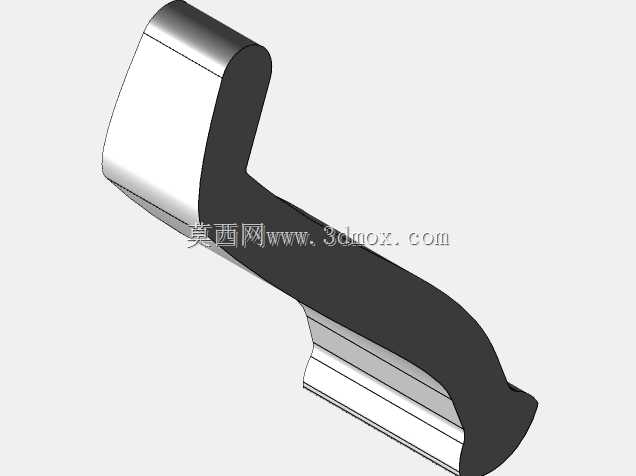

　　在工业流体控制管路系统中，手动操作的阀类部件始终是现场应急调控、检修工况下不可替代的执行单元，这款配套HT系列阀块的操作手柄，主要面向高压流体输送工况下的截止、换向操作需求，适配化工输送、液压动力站、市政供水管网等需要手动确认阀位的应用场景，避免电控系统失电、信号故障时阀位失控引发的生产安全隐患。从实际使用场景出发，这类手柄的操作力传递路径经过多轮迭代验证，握持段采用符合人体工学的弧形曲面设计，操作人员佩戴防滑劳保手套时也能稳定施力，不会出现操作打滑、施力方向偏移的问题，相比直柄式结构，弧形握持区能将手腕扭转角度控制在舒适区间内，长时间连续操作多组阀块时也能降低操作人员的劳动强度。

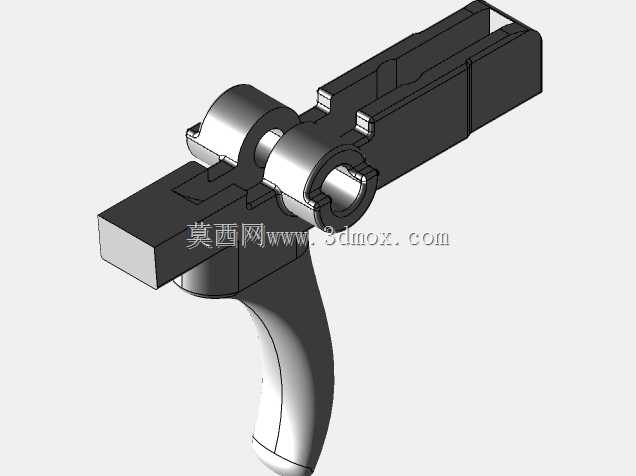

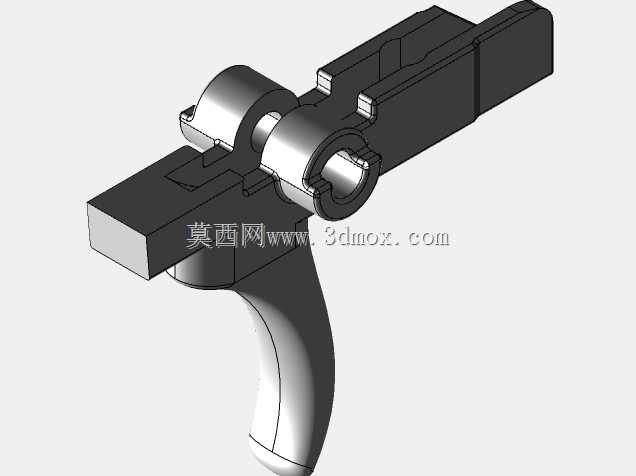

　　手柄与阀块转轴的连接部位采用双孔同轴定位结构，两个安装孔的中心距严格匹配对应阀块的转轴与定位销间距，安装时无需额外调整对位，直接套入后拧紧紧固件即可完成装配，安装孔的内壁做了公差带收窄处理，与转轴的配合间隙控制在0.02mm以内，避免长期操作后连接部位出现旷量，导致阀位指示与实际通断状态出现偏差。手柄的锁止结构集成在主体的平直段上，当手柄扳动到对应阀位（全开/全关）时，锁止凸台会卡入阀块上预设的定位槽内，需要操作人员主动按压解锁区域才能扳动手柄切换阀位，从结构上避免了现场管路振动、外力误触碰导致的阀位意外变动，这也是该款手柄核心的安全设计要点，在高压流体输送场景中，误操作导致的管路通断切换可能引发介质泄漏、设备超压等严重事故，机械结构的硬锁止可靠性远高于电控信号的互锁设计。

　　从安装边界来看，手柄扳动全程的外轮廓回转半径经过严格核算，在相邻阀块按照标准间距排布的阀组上，扳动手柄时不会与相邻的手柄、管路接头、压力表附件发生干涉，主体平直段的厚度控制在适配标准安装空间的范围内，不会因为手柄结构额外增加阀组的整体安装宽度，对于已经完成布局设计的现有阀组改造，也能直接替换原有同规格手柄，不需要重新调整阀块的安装位置。结构设计过程中，受力部位的壁厚做了针对性加强，手柄与转轴连接的承力区域壁厚比握持段厚30%，材料选用常用的工程结构钢即可满足强度要求，在最大操作力矩下不会出现塑性变形，表面处理可以根据使用场景选择镀锌、喷塑等工艺，适配腐蚀、潮湿等不同的现场工况。

　　手柄的外形没有多余的装饰性结构，所有曲面和棱角都服务于功能需求：握持段的弧度贴合手掌自然弯曲形态，连接段的平面结构方便加工时的装夹定位，锁止凸台的倒角设计既方便装配时的对位导入，也能避免操作时尖锐棱角划伤操作人员。在实际选型匹配时，只需要核对阀块转轴的直径、定位销的中心距以及阀位锁止槽的位置，就能确认该手柄的适配性，不需要对阀块本体做任何二次加工，降低了现场改造的工作量和成本。对于三维建模从业者来说，这类结构的建模重点在于双安装孔的同轴度约束、握持曲面的曲率连续性以及锁止凸台与阀块定位槽的配合间隙校验，建模时需要预留出表面处理的涂层厚度，避免实际加工装配时出现尺寸超差的问题，同时要模拟手柄全行程扳动的运动包络，确认与周边部件的干涉情况，这也是手动操作类阀件附件设计时必须完成的校验步骤。
