卧式管壳式热交换器工业换热结构设计

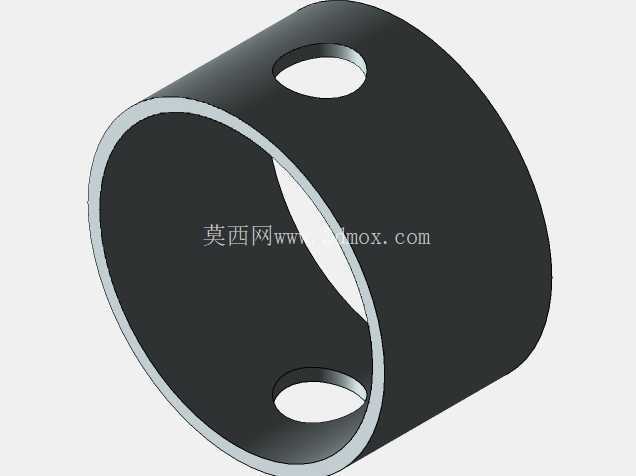

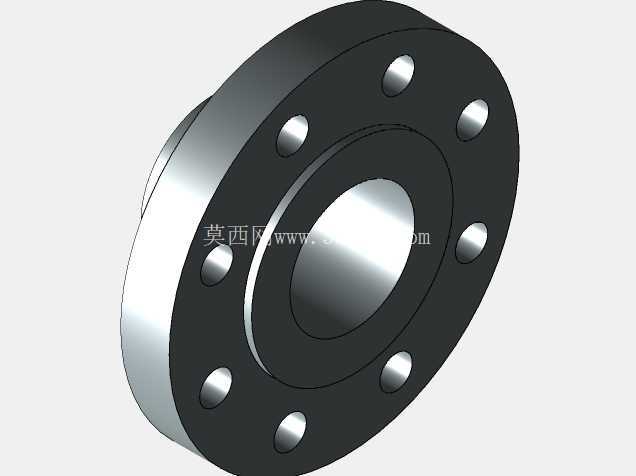

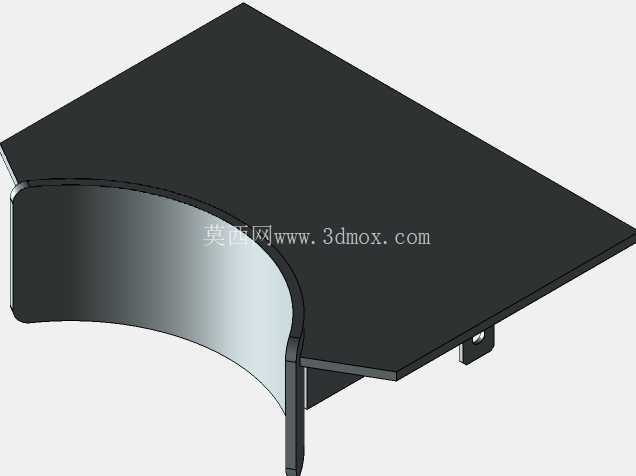

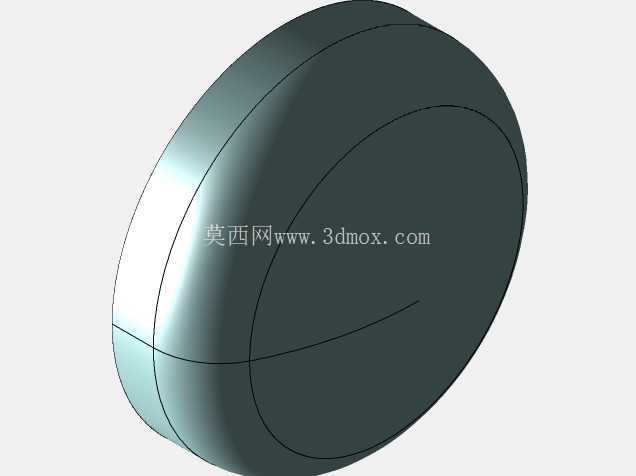

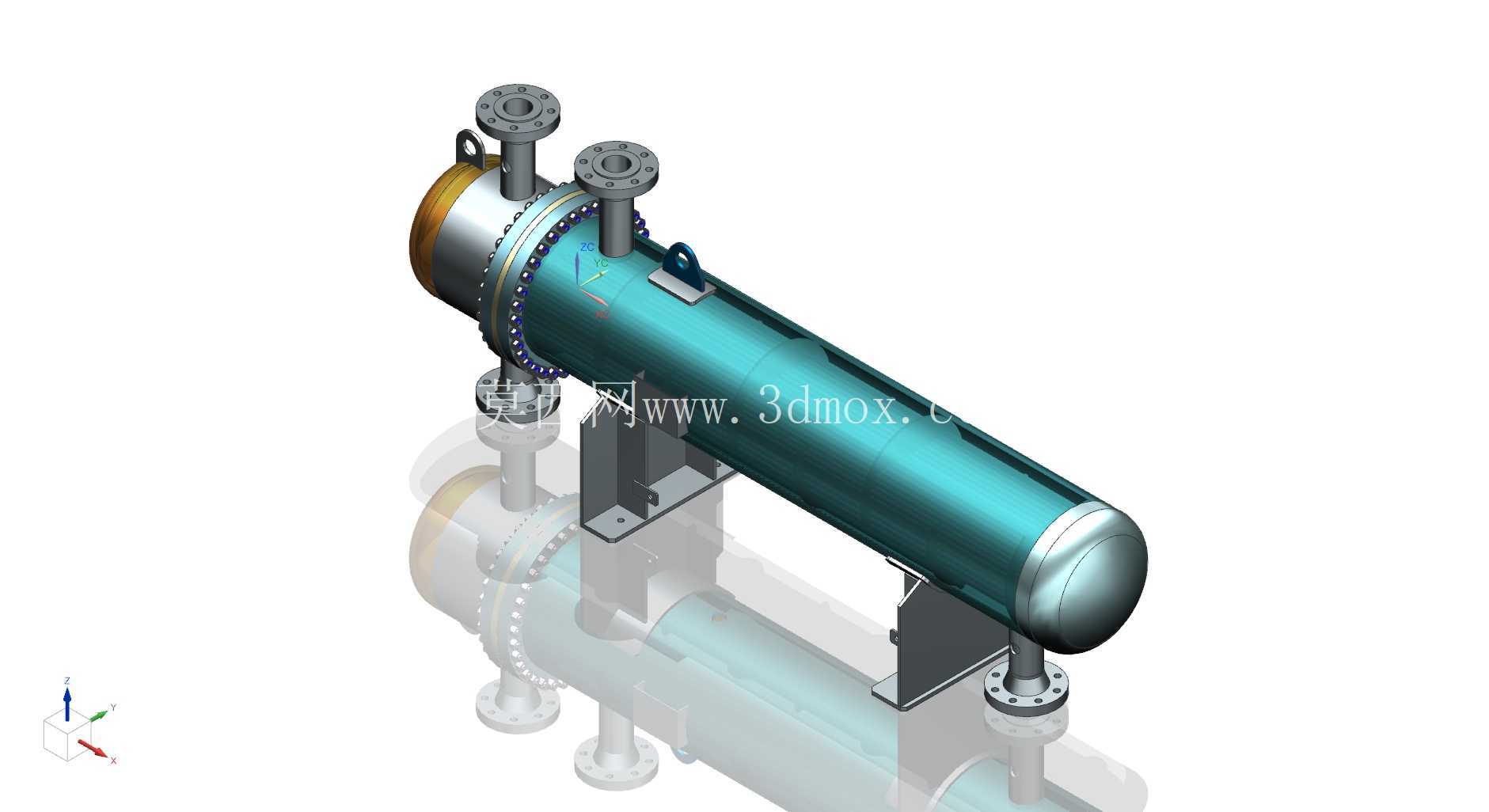

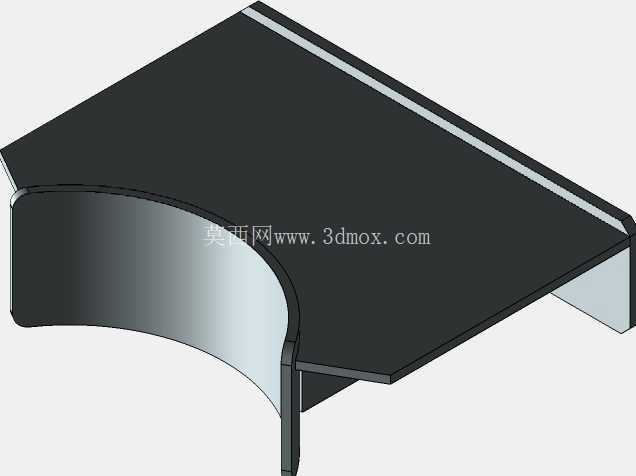

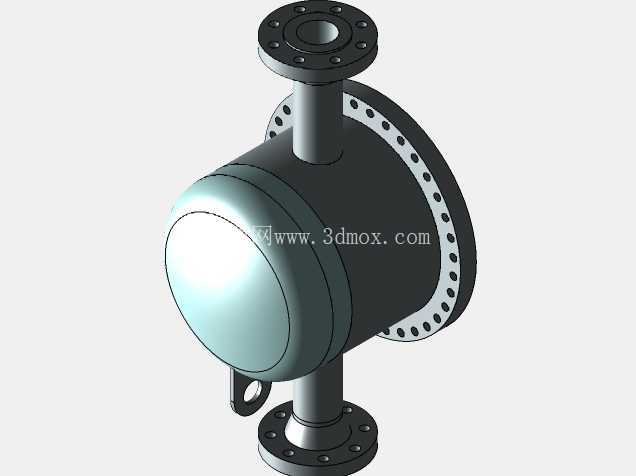

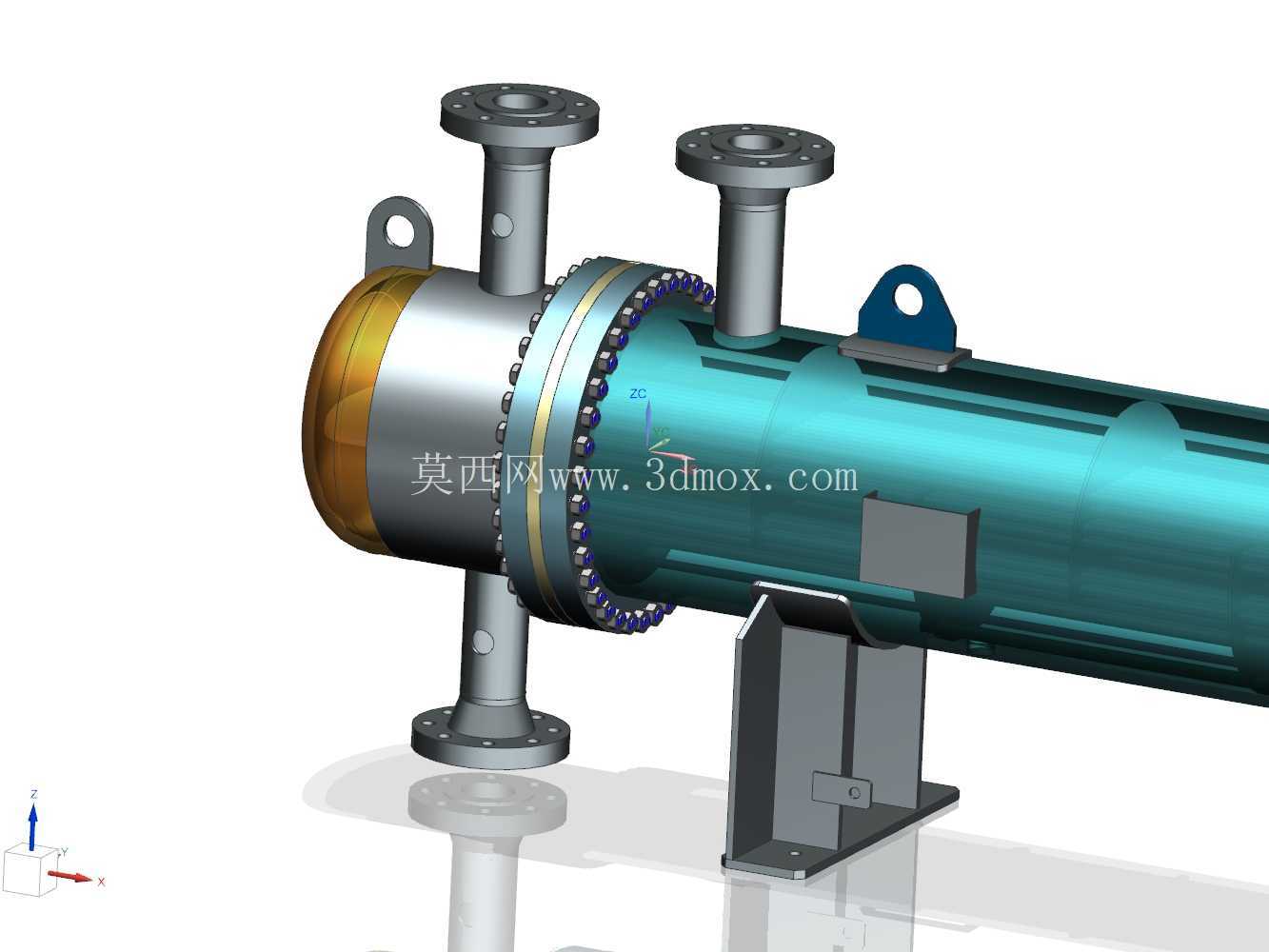

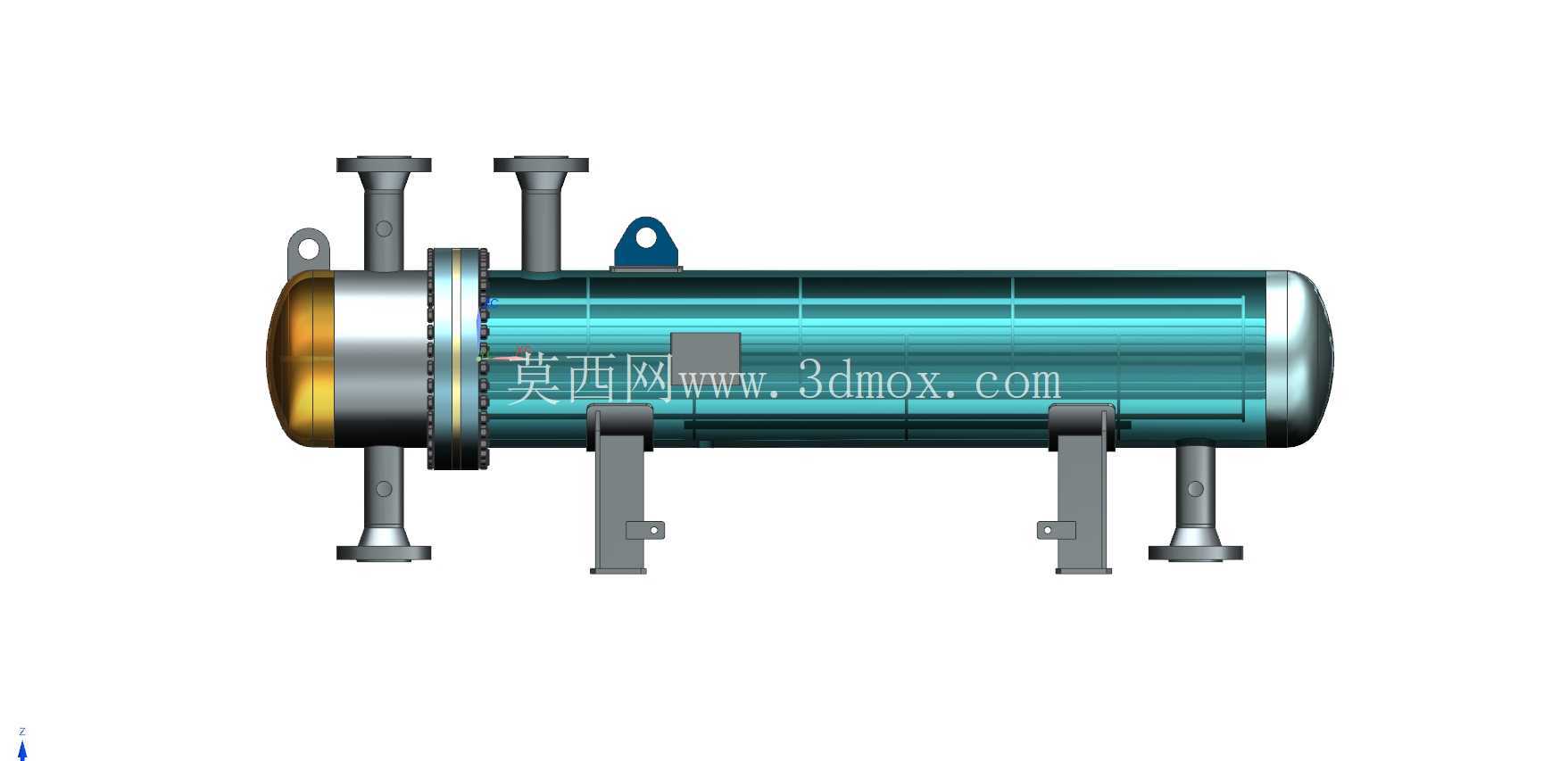

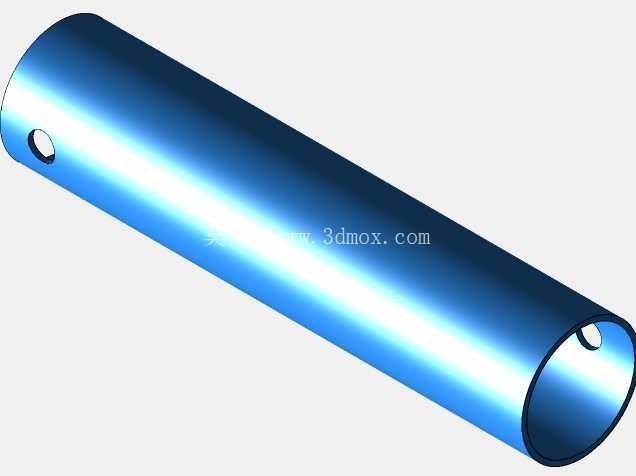

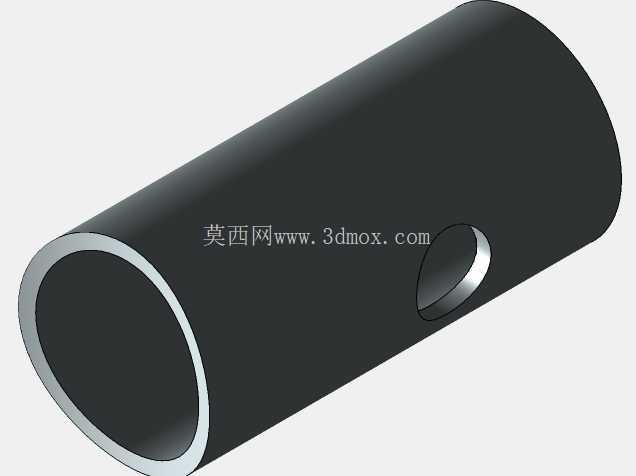

　　壳体上方对称布置两个法兰连接的管程接口，端部封头处设置壳程介质进出口，所有接口均采用标准凸面带颈法兰结构，可直接与对应压力等级的工业管道配对连接，无需额外加工转接结构，适配多数常规工业管路的安装规范。设备配套的鞍式支座采用焊接式结构，支座与壳体接触位置设置弧形垫板，避免支座焊接应力直接作用在壳体母材上，降低承压壳体的局部应力集中风险，支座底板预留标准螺栓安装孔，可直接固定在混凝土基础或者钢制设备框架上，安装时需要保证两个支座的水平度偏差在允许范围内，避免设备运行过程中因热胀冷缩产生额外的附加应力。在化工、电力、暖通、食品加工等诸多工业场景中，管壳式热交换器是应用覆盖度极广的通用换热设备，承担着不同工况下介质间热量传递的核心作用，不管是工艺流体的升温预热、成品物料的降温冷却，还是余热回收环节的热量置换，都能见到这类卧式结构设备的身影。本次呈现的卧式管壳式热交换器结构，采用单壳程双管程的经典布局，主体承压壳体选用圆柱形筒体搭配两端椭圆形封头的结构，这种结构形式能在同等壁厚条件下承受更高的工作压力，同时椭圆形封头的流体导流特性可以减少壳程进出口区域的流动死区，降低局部阻力损失。

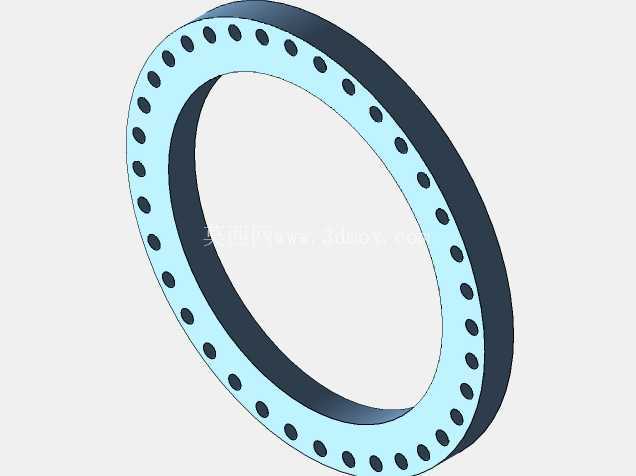

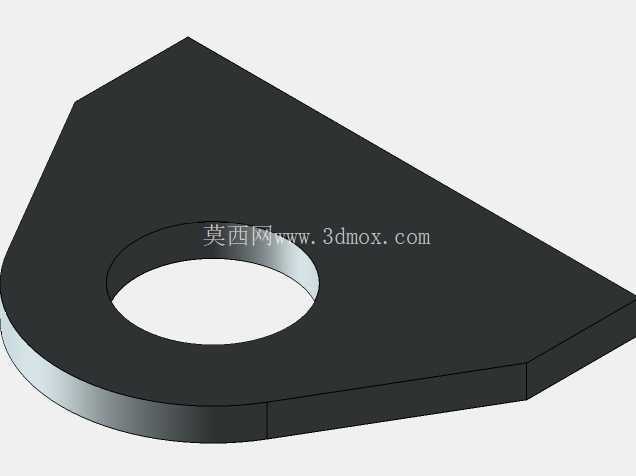

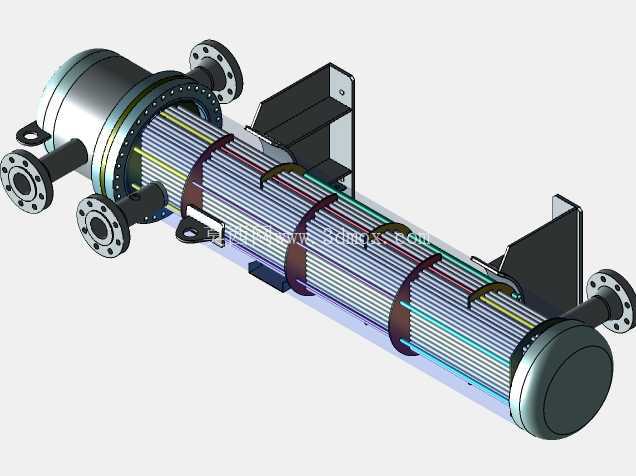

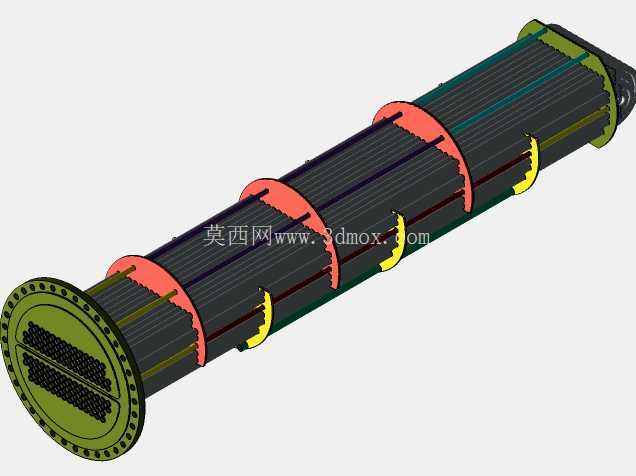

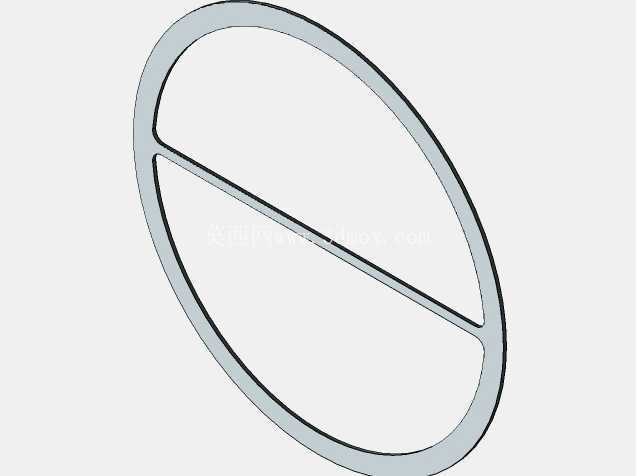

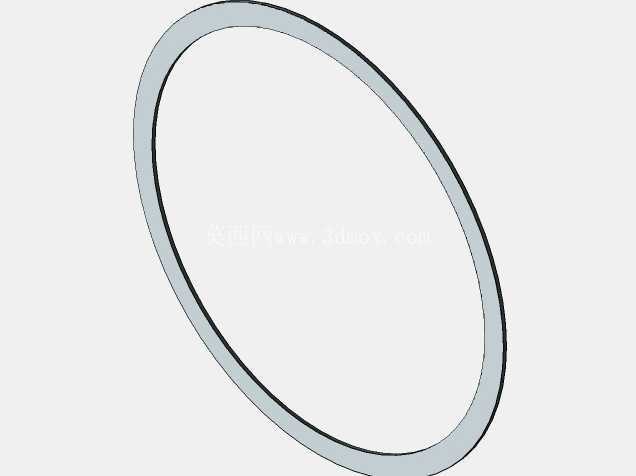

　　从设计逻辑来看，该结构的管板与壳体、封头的连接采用法兰夹持式结构，后期检修时可以拆卸封头对换热管进行清洗、堵漏或者更换，适配介质含少量杂质、需要定期维护的工况；壳程筒体上设置的吊耳结构，可满足设备整体吊装转运的需求，吊装点位经过重心校核，起吊过程中能保持设备平稳，避免壳体变形或者接口磕碰损伤。换热管束沿筒体轴向布置，折流板采用标准弓形结构，按等间距固定在拉杆上，既可以对换热管起到支撑作用，避免管束因流体诱导产生振动，又能引导壳程介质呈折线流动，提高壳程介质的流速与湍流程度，大幅提升整体传热效率。

　　在实际选型应用中，这类结构的热交换器可适配气-气、气-液、液-液多种介质组合的换热工况，只要根据介质的腐蚀性、工作温度与压力参数选择对应的筒体、换热管、密封垫片材质，就能满足不同场景的使用需求：比如普通水暖换热场景可选用碳钢材质，化工腐蚀性介质场景可搭配不锈钢换热管或者衬里结构，高温工况则可以选用耐热合金钢材质。安装边界方面，该卧式结构需要预留足够的端部操作空间，用于后期拆卸封头、抽拉管束进行检修，设备周边不能布置遮挡法兰接口的管线或者结构件，同时要考虑设备运行过程中的热膨胀量，其中一个支座需要设计为滑动结构，预留轴向位移余量，避免热胀应力损坏设备或者连接管道。

　　设备的壳程与管程分别设置排气与排液接口，在设备投用前可以排净腔体内的空气，避免气阻影响换热效率，停机检修时可以排净腔体内的残留介质，减少介质对内部结构的腐蚀。不同于沉浸式或者喷淋式换热设备，这种管壳式结构的换热效率更高，占地面积更小，承压能力更强，在中高压换热工况下的应用优势尤为明显，结构设计过程中需要严格校核壳体壁厚、管板厚度、法兰强度以及换热管的拉脱力，保证设备在设计压力与温度条件下的结构安全性，同时要兼顾流动阻力与传热效率的平衡，不能为了追求过高的换热效率而大幅提升介质流速，导致管路阻力超过系统允许范围，增加配套泵组的运行能耗。
