用于力学分析的交错编织圆形金属网管结构

在流体输送、柔性管路防护以及特种承载构件的工程场景中，圆形编织线结构的应用覆盖了从民用管路到工业特种装备的多个细分领域，这类结构不同于整段切削或一体成型的刚性管件，依靠多股金属线材的交错编织形成兼具径向支撑能力与轴向弯曲柔性的网状管体，在需要兼顾形变适配与结构强度的工况下具备不可替代的应用优势。从实际工程选型的角度看，这类编织结构最常出现在高压软管的增强层、柔性线缆的屏蔽防护套、精密传感器的弹性支撑体以及航空航天领域的轻质传力构件中，不同应用场景对编织密度、线材直径、编织角度的参数要求差异极大，建模过程中需要先明确具体工况下的受力边界，再反向推导结构的几何参数。

设计这类圆形编织结构时，首先要确定单根线材的螺旋升角，常规工业用金属编织软管的编织角度多控制在45度到55度区间，这个角度区间下的管体在承受内压时轴向伸长与径向膨胀的变形量能达到最优平衡，角度过小会导致管体轴向刚度过大、弯曲性能下降，角度过大则会让径向支撑能力不足，受压时容易出现局部塌陷。建模过程中不能简单用螺旋线直接扫掠成型，需要考虑多股线材交错位置的空间避让，实际生产中编织线材是在专用编织机上通过锭子的交错运动完成编织，相邻线材在交叉点会存在微小的挤压形变，三维建模时如果完全忽略这部分空间关系，后续做有限元力学分析时会出现接触对设置错误，导致应力计算结果与实际测试值偏差超过30%。

从结构功能特性来看，这种交错编织的圆形线网结构具备三个核心性能优势：第一是均匀的径向承载能力，整段网管的所有编织节点受力均匀，不会出现一体成型管件常见的应力集中薄弱点，在承受外部径向挤压力时，载荷会通过交叉节点快速分散到整段管体的所有线材上；第二是可控的轴向弯曲性能，编织结构在弯曲时，弯曲外侧的线材螺距会自适应增大、内侧线材螺距相应减小，不会像刚性管那样在弯曲位置出现弯折死点，最小弯曲半径可以做到管体外径的2到3倍，远优于同规格的金属硬管；第三是优秀的扭矩传递特性，多股线材交错形成的网状结构在承受周向扭矩时，所有线材会同步产生抗扭形变，不会出现单根线材过载断裂的问题，这也是这类结构常被用于扭矩型柔性连接件的核心原因。

在确定外形尺寸与安装边界时，需要重点关注三个参数：首先是编织完成后的管体外径，这个尺寸不是单根线材直径与编织圈数的简单叠加，要考虑编织过程中线材的张紧程度带来的尺寸收缩，常规编织张力下，实际外径会比理论计算值小3%到5%，设计安装配合的接头时需要预留这个公差量，避免出现装配过松或无法插入的问题；其次是管体的有效长度，编织结构在轴向受拉时会出现长度伸长、直径缩小的形变，受压时则会长度缩短、直径增大，安装时需要预留10%左右的长度余量，避免工作过程中管体受拉出现接头脱落的问题；最后是两端的固定边界，编织网管的两端不能直接做刚性固定，需要通过套环压接的方式将所有线材端部同时固定在接头上，压接位置的长度要大于3倍的线材螺距，保证固定位置的载荷能均匀传递到每一根编织线材上，避免端部线材在交变载荷下出现逐根断裂的失效问题。

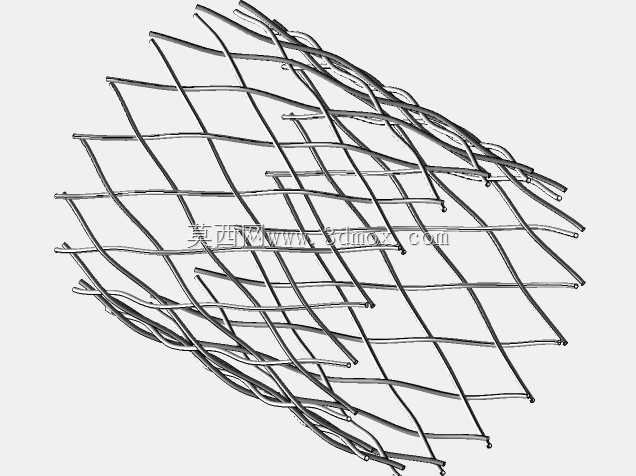

从建模逻辑的角度，这类结构不需要做过于复杂的参数化关联，但需要保留编织角度、线材直径、编织股数、管体长度这几个核心参数的可调整入口，方便后续根据不同工况快速修改模型。很多新手建模时容易出现的问题是直接用环形阵列螺旋线的方式生成线材，忽略了编织结构中正反两个方向螺旋线的上下交错关系，导致生成的模型所有线材都在同一个圆柱面上，交叉位置出现实体干涉，完全不符合实际编织结构的空间关系。正确的建模逻辑应该是先分别生成正反两个旋向的螺旋线，再根据交叉点的位置逐段调整螺旋线的径向偏移量，让两个方向的线材在交叉位置自然上下交错，既保证实体模型不出现干涉，也能准确还原实际结构的空间位置关系，为后续的力学仿真、干涉检查、生产出图提供准确的模型基础。

在实际工程应用中，这类编织结构的失效形式主要有三种：一是线材在交叉位置的长期磨损，当管体频繁发生弯曲形变时，相邻线材在交叉点会产生微小的相对滑动，长期往复运动下会出现线材磨损断裂，建模时可以通过调整编织角度、优化线材表面处理工艺的方式降低接触应力，减少磨损量；二是过载导致的编织结构松散，当管体承受的内压或拉力超过设计阈值时，编织节点的张紧力会超过线材之间的摩擦力，导致编织角度发生不可逆的变化，管体出现局部鼓包或直径突变；三是端部固定位置的疲劳断裂，在交变载荷作用下，压接位置的线材因为应力集中容易出现疲劳裂纹，建模时需要在压接位置做适当的结构过渡，降低应力集中系数，提升构件的整体疲劳寿命。
