环形阵列多向标识空间指向结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196423
  • 环形阵列多向标识空间指向结构
  • 环形阵列多向标识空间指向结构

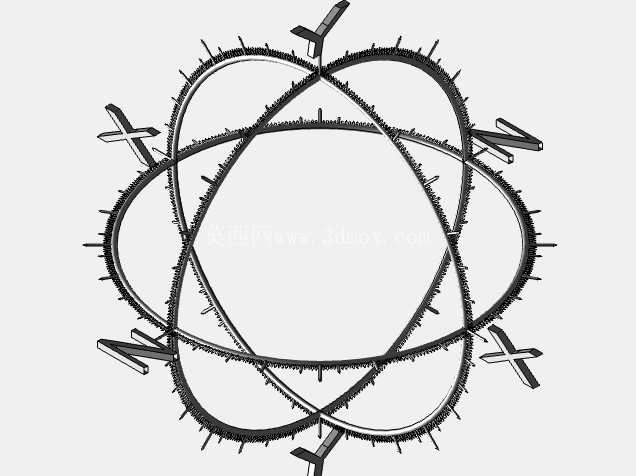

该空间指向结构采用环形闭环骨架作为核心承载基体,骨架截面采用等截面齿形轮廓设计,齿形沿环向均匀排布,既可以作为阵列定位的基准特征,也能在后续装配场景中提供周向微调的啮合定位面,避免光滑环面容易出现的周向滑移问题。三组环形骨架沿空间正交轴呈60度夹角交错排布,形成类原子轨道的球形包络轮廓,整体包络空间为正球形,所有骨架的外轮廓到球心的径向距离完全一致,不存在局部突出的结构,在嵌入式安装场景中可以直接适配标准球形安装腔,不需要额外做避位设计。

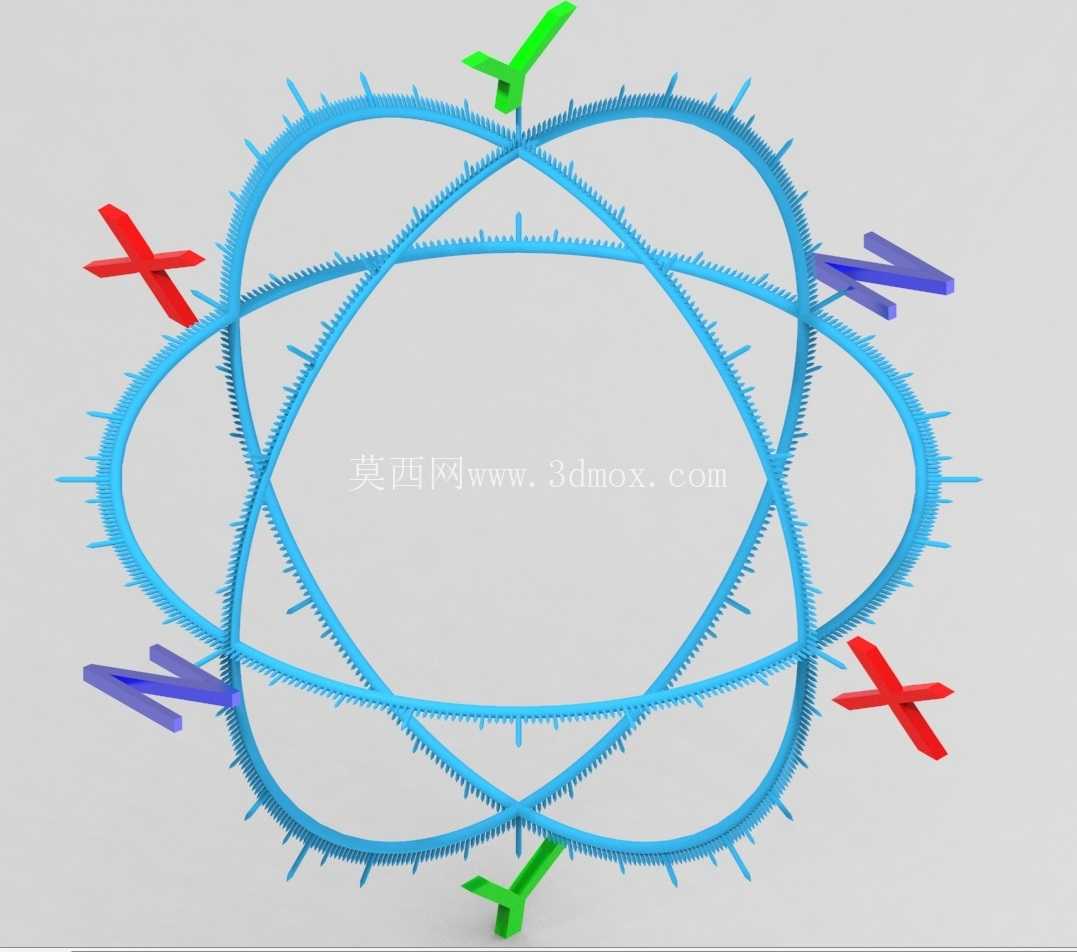

方向标识件共设置六组,分别对应空间三维坐标系的正负六个轴向,每个标识件采用差异化配色区分轴向:沿X轴正负方向布置红色标识,Y轴正负方向布置紫色标识,Z轴正负方向布置绿色标识,标识件采用十字形翼面结构,翼面厚度与骨架截面宽度保持一致,安装时直接卡接在对应骨架的交汇节点处,节点位置做了与标识件根部完全匹配的卡槽设计,装配后标识件翼面与对应轴向完全垂直,观测者从任意空间角度都能快速识别当前朝向对应的轴向,不会出现视角遮挡导致的方向误判。

设计过程中先确定了最小包络球的半径参数,以此为边界约束所有骨架的曲率半径,确保三组环架在交汇位置完全贴合,没有重叠干涉或者间隙过大的问题;阵列逻辑采用几何图案关联复制的方式,先完成单组环形骨架的齿形特征绘制,再以空间球心为阵列原点,按固定角度增量完成另外两组环架的特征复制,所有齿形特征的间距、深度、齿顶角完全统一,不需要对复制后的特征做二次修正,大幅降低了建模过程中的特征出错概率。

这类结构主要应用在多轴运动设备的姿态可视化指示场景中,比如多轴联动机床的操作端辅助姿态标识、工业机器人关节端的方向参照、VR空间定位装置的可视化标定件,相比传统的平面罗盘或者单轴指针,这种球形包络的指向结构不存在观测死角,操作人员站在设备周边任意位置都能快速读取当前设备的空间朝向,不需要俯身或者调整视角去对齐平面刻度。

安装边界方面,结构底部预留了标准的螺纹安装孔位,孔位位于Z轴负方向标识件的正下方,安装孔的轴线与Z轴完全重合,安装时只需要在安装基座上加工对应规格的螺纹孔,直接拧入即可完成固定,不需要额外设计定制化的安装支架;整体结构所有棱边都做了R0.5的圆角倒钝处理,没有尖锐的毛刺或者棱角,在车间现场安装调试过程中不会划伤操作人员的手部,也不会勾挂周边的管线或者线缆。

结构的受力特性上,环形骨架采用等截面设计,整体受力均匀,在常规的设备振动工况下不会出现局部应力集中的问题,标识件与骨架的卡接位置做了过盈配合设计,在设备持续运行的振动环境下不会出现松动脱落,不需要额外涂胶或者加装紧固件固定,后期如果需要更换标识配色,直接撬下原有标识件替换即可,维护操作十分简便。
