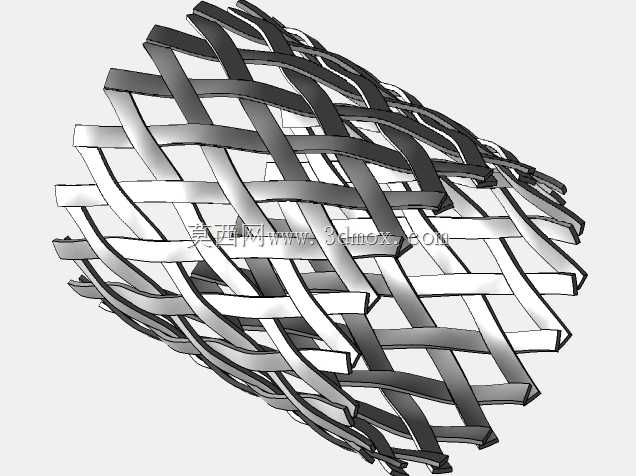

交错扁平编织承压管状结构设计

在流体输送、柔性传动、承压防护等工程场景中，编织类管状结构的应用覆盖了从民用管线到工业设备配套的多个环节，这类结构依靠条带交错形成的互锁构型，在轻量化的前提下实现远超同重量实心管材的抗扭、抗侧压性能，本次设计的扁平编织辫状结构，正是针对需要兼顾柔性形变能力与径向承载需求的工况开发。从实际使用场景来看，这类结构常作为高压软管的增强层、柔性传动轴的扭矩传递骨架、异形防护套的支撑结构存在，比如在中低压流体输送管线中，内嵌该类编织骨架的橡胶管可以承受管路内部的脉冲压力，避免管体在弯折过程中出现瘪塌、渗漏；在轻量化扭矩传递场景中，交错编织的扁平条带可以将输入扭矩均匀分散到每一根编织条上，相比实心轴减重60%以上的同时，还能允许一定角度的轴系偏斜，补偿安装过程中出现的同轴度误差。

设计过程中首先确定了编织的交错角度，经过多轮受力仿真验证，当扁平条带的编织交角控制在55度到60度区间时，结构的轴向拉伸刚度与径向抗挤压刚度能达到最优平衡，角度过大时结构轴向容易被拉长，承压时会出现明显的轴向蠕变，角度过小则径向支撑力不足，受到侧向外力时容易发生局部塌陷。条带选用扁平截面而非圆形截面，核心考虑是扁平条带在交错位置的接触面积更大，编织完成后条带之间的摩擦力可以有效限制层间错位，承受扭矩载荷时不会出现条带滑移导致的结构松散，同时扁平条带的外表面拼接后更趋近于完整圆柱面，后续包覆外层防护材料时不会出现明显的凸起棱边，能降低外层材料的局部应力集中。

结构的层间设计上，每一层编织条带都按照一上一下的互锁规律排布，相邻条带之间预留了0.2倍条带厚度的装配间隙，这个间隙既可以保证结构在弯曲形变时条带之间有足够的窜动空间，避免弯折过程中条带互相挤压产生塑性变形，又不会因为间隙过大导致结构整体松散，在承受内压时条带可以快速张紧形成封闭的承力环。考虑到部分应用场景需要结构承受反复的弯折疲劳，在条带的边缘位置做了小圆角过渡处理，避免尖锐棱边在反复形变过程中切割外层包覆材料，同时也能降低条带自身边缘的应力集中系数，提升整体的疲劳寿命。

安装边界方面，该编织结构的两端可以通过压套、粘接或者焊接的方式与刚性接头连接，连接位置需要将编织条带均匀散开铺在接头的连接段上，保证每一根条带都能与接头表面充分接触，避免载荷集中在少数条带上导致连接位置断裂。结构的整体外径可以根据实际使用需求调整条带宽度与编织密度，在相同外径下，增加编织条带的数量、减小单根条带的宽度，可以提升结构的柔性，适合需要小半径弯折的工况；减少条带数量、增加单根条带的厚度，则可以提升结构的整体承载能力，适合高压、大扭矩的传动或输送场景。

从受力特性来看，该编织结构在承受轴向拉力时，所有条带会同时被张紧，拉力沿着条带方向传递到两端接头，不会出现局部应力过大的问题；承受扭矩载荷时，交错的条带会形成互相约束的力偶，扭矩沿着螺旋走向的条带均匀传递，相比同直径的实心圆杆，其抗扭缓冲性能更优，遇到冲击扭矩时可以通过微小的结构形变吸收冲击能量，避免传动系统出现刚性冲击损坏。在径向承压测试中，该结构在受到1.2倍额定径向载荷时，形变量不超过外径的3%，卸载后可以完全恢复初始形状，不会出现永久变形，这一特性使其非常适合作为柔性管线的支撑骨架，在管路受到挤压时保证内部流道的通畅。

设计过程中也充分考虑了不同材质的适配性，当使用金属条带编织时，结构可以用于高温、高压的工业流体输送场景，搭配不锈钢材质时还可以适配腐蚀性介质的输送需求；当使用复合材料条带编织时，结构整体重量可以进一步降低，适合航空航天、新能源汽车等对重量敏感的应用场景；使用高分子聚合物条带编织时，结构具备优秀的绝缘性能，可以作为线缆的防护套，避免线缆受到外力磨损。需要注意的是，在实际选型应用时，要根据工况的温度范围、载荷类型、接触介质特性选择对应的条带材质，同时根据安装空间的弯折半径要求调整编织密度，避免因为弯折半径过小导致条带出现不可逆的弯折损伤。
