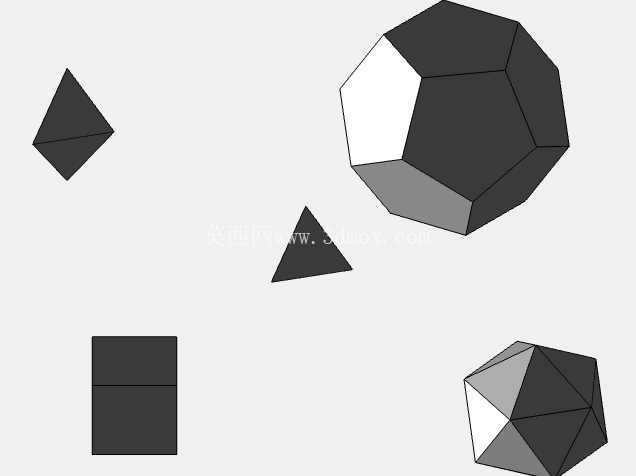

在机械结构设计与基础几何教学场景中,正多面体作为空间几何的基础构型,承担着空间构型认知、结构力学验证、几何算法校验等多重作用。这套几何构型的设计核心,是将五种经典柏拉图立体的棱边长度统一设定为1个单位,从根源上消除不同正多面体之间的尺寸基准差异,方便在空间几何教学、有限元网格划分基准、多面体拼接结构验证等场景下直接调用,不需要额外做尺寸缩放适配。

从实际应用场景来看,这类统一棱长的正多面体构型,首先可作为中小学及高校空间几何课程的实体演示教具,通过3D打印制作成实体后,能让学习者直观观察正四面体、正六面体、正八面体、正十二面体、正二十面体的面、棱、顶点数量关系,理解不同正多面体的二面角差异,弥补平面教材无法展示空间结构的不足。在结构力学仿真领域,这类规则多面体是验证网格划分算法、有限元单元计算精度的标准测试件,因为其几何特征规则,理论计算值明确,可快速校验仿真软件的单元计算误差,为复杂异形结构的仿真计算提供基准参考。在文创产品结构设计领域,这类正多面体也常作为模块化拼接玩具、装饰灯具、创意包装的基础结构单元,统一的棱长能保证不同多面体之间可以通过共面、共棱的方式自由拼接,拓展出更多组合构型。

设计过程中,首先要解决的是不同正多面体的顶点坐标计算问题,要保证所有棱边长度严格一致,需要基于空间解析几何公式逐一推导每个顶点的三维坐标,避免出现棱边长度偏差导致的构型失真。针对结构相对复杂的正十二面体、正二十面体,建模时需要先构建单个正五边形、正三角形面,再通过环形阵列、空间旋转的方式完成整体拼接,过程中要反复校验相邻面的二面角是否符合理论值,避免出现面与面之间的缝隙或者重叠。部分构型在初始建模时容易出现边缘对齐偏差,需要通过约束棱边等长、顶点共球的方式反复调整,确保所有顶点都位于同一个外接球面上,符合正多面体的几何定义。

从安装与使用边界来看,这套几何构型因为采用单位1的棱长设定,使用者可以根据自身需求按比例整体缩放,不需要单独调整单个棱边的尺寸。如果用于3D打印制作实体教具,可根据打印设备的成型尺寸调整缩放比例,最小可制作成棱长10mm的便携演示件,最大可根据需求放大至棱长500mm的大型展示模型,缩放过程中所有几何关系保持不变,不会出现结构变形。如果用于仿真计算场景,可直接导入对应软件作为标准测试件,不需要额外修复几何错误,所有面都是完整的平面,不存在曲面碎面、非流形边等建模问题,能直接划分结构化网格,减少仿真前的几何处理工作量。

在实际结构验证环节,这类规则多面体还可用于测试3D打印设备的成型精度,通过打印不同尺寸的正多面体,测量其棱边长度误差、相邻面的夹角误差,就能直观判断设备的X/Y/Z轴运动精度、喷头挤出一致性,是3D打印设备调试阶段常用的标准测试模型。在模块化建筑设计领域,这类正多面体单元也可作为临时展馆、模块化方舱的基础结构单元,统一的棱长能保证不同单元之间的连接接口通用,快速搭建出不同造型的空间结构,同时正多面体本身的结构对称性好,受力均匀,能承受更大的外部载荷,减少结构加强件的使用。

建模过程中针对部分复杂多面体的调整难点,采用了从基础特征逐步构建的思路,先确定外接球半径,再逐一确定每个顶点的位置,通过参数化约束保证所有棱边长度一致,避免手动调整带来的尺寸误差。完成单个多面体建模后,还对所有几何特征做了合并处理,删除了多余的辅助线、辅助面,保证模型的几何拓扑结构干净,导入不同三维软件时不会出现特征丢失、几何错乱的问题。
