阀门用六角压盖式密封填料函结构

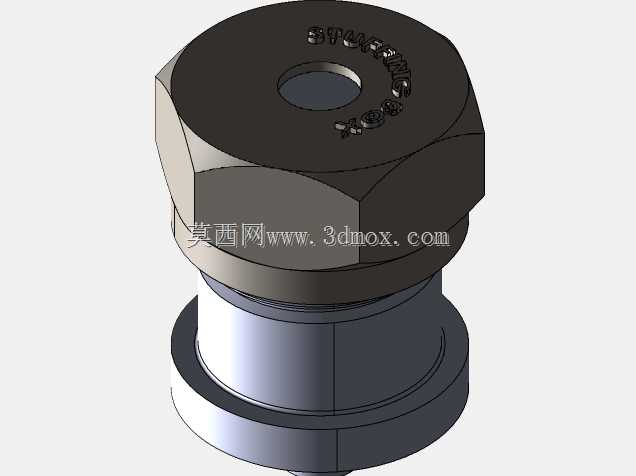

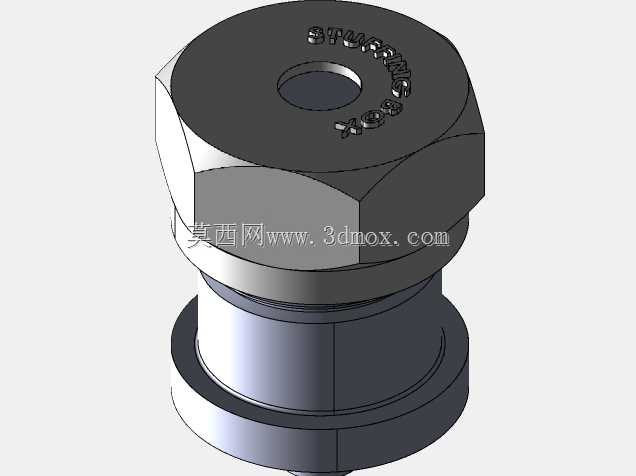

　　在工业流体输送管网、工艺管线控制单元以及承压设备的动密封节点中，填料函是承担动密封功能的核心基础零件，其结构合理性直接决定了设备运行阶段的泄漏率水平与维护周期。这款填料函采用上部六角驱动结构、中部密封腔、下部定位台的三段式同轴设计，整体为回转体结合六角加工面的复合结构，所有配合面均保持严格的同轴度公差要求，避免安装后出现密封件偏磨导致的早期泄漏问题。上部的六角结构完全适配标准开口扳手、套筒的作业空间，在现场安装、后期压紧维护时，不需要额外定制专用工装，作业人员使用常规检修工具即可完成填料压紧操作，六角面的加工粗糙度控制在合理区间，既不会因为过于光滑导致扳手打滑，也不会因为粗糙度过高产生应力集中点，降低拧紧过程中零件开裂的风险。

　　顶部的中心通孔为阀杆、活塞杆这类做往复或旋转运动的杆件提供穿过空间，孔与杆件的间隙经过严格核算，间隙过大会导致密封填料被介质压力挤出，间隙过小则会增大杆件运动阻力，甚至出现运动卡滞、刮伤杆件表面的问题，设计时将该间隙控制在既能保证杆件顺畅运动，又能给填料提供足够径向支撑的范围。中部的柱形腔体是填充密封填料的核心空间，腔体的内壁加工精度直接影响填料的压缩均匀性，内壁无加工刀痕、无轴向沟槽，保证填料被压盖压紧时能均匀径向膨胀，紧密贴合在运动杆件与腔体内壁之间，形成可靠的密封屏障，腔体的深度经过匹配计算，可容纳标准规格的盘根填料、成型密封填料组，不需要现场裁切特殊尺寸的密封件，降低现场维护的物料准备难度。

　　下部的凸缘定位台是安装定位的关键结构，安装时该凸缘会卡入阀体或设备本体的对应沉孔内，实现径向定位，保证填料函与设备安装孔、运动杆件的同轴度，避免安装偏斜导致的密封偏载，凸缘的轴向高度与设备安装槽的深度匹配，安装后端面贴合紧密，不会出现轴向窜动。在实际应用场景中，这类填料函广泛适配水、蒸汽、低粘度油品等常规介质的阀门、往复泵轴端、旋转接头等存在动密封需求的部位，当设备运行一段时间后填料出现磨损松弛时，不需要完全拆解设备，只需要通过上部的六角结构施加合适的拧紧力矩，即可推动压盖进一步压缩填料，补偿磨损量，快速恢复密封性能，大幅降低设备停机维护的时间成本。设计过程中充分考虑了不同工况的适配性，结构没有冗余的复杂特征，所有加工面均为常规车削、铣削即可完成的结构，不需要特种加工工艺，无论是小批量机加工生产还是批量成型加工都有较好的工艺性，零件的外部轮廓没有尖锐的棱角，所有过渡位置均设置了合理的圆角，既避免安装过程中划伤作业人员，也减少了应力集中导致的零件开裂风险，同时圆角过渡也能让安装时密封件的导入更顺畅，不会切割损坏密封件。

　　在安装边界方面，该填料函的最大外轮廓为上部六角的对边尺寸，安装时需要预留对应扳手作业的回转空间，下部定位凸缘的外径与设备安装孔为小间隙配合，安装前需要清理安装孔内的杂物、毛刺，避免杂质进入填料腔划伤密封件或杆件表面，轴向安装尺寸以凸缘端面与设备安装面完全贴合为基准，不需要额外调整轴向位置，降低现场安装的对位难度。不同于一体式密封结构，这种分体式填料函结构可以单独更换密封填料，不需要整体更换整个密封组件，长期使用的维护成本更低，在常规工业工况下，只要按照规范定期检查填料压紧力、及时补充或更换填料，即可实现长期可靠的动密封效果，避免流体介质从运动部件的配合间隙泄漏，保障生产现场的安全稳定运行，减少介质泄漏带来的物料损耗与安全隐患。
