超声振动辅助钻井作业装置结构设计

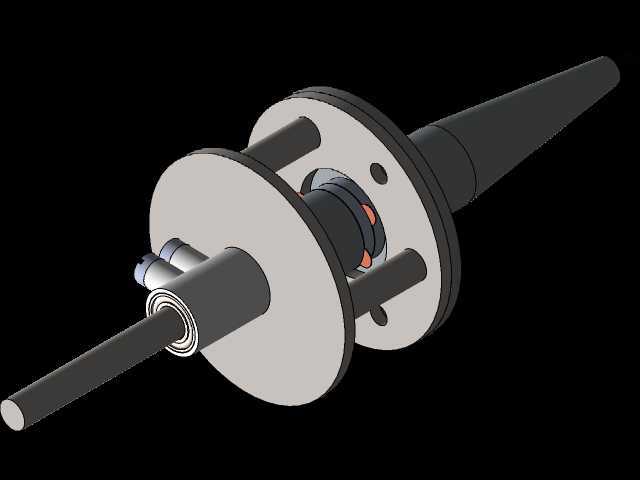

这款超声振动辅助钻井作业装置，核心应用场景集中在常规硬质岩层钻井作业环节，针对传统钻具在高硬度地层钻进时效率偏低、钻具磨损快、成孔质量不稳定的痛点做结构优化，可适配常规摇臂钻床的安装接口，也可经调整后适配车载钻井设备的主轴端。从功能特性来看，装置通过内置的振动发生结构，将高频微幅超声振动叠加在钻具的轴向进给与回转动作上，破岩过程中不再单纯依靠钻具轴向压力与回转切削力破碎岩层，而是通过高频振动让岩层接触区域产生微裂纹扩展，降低钻具切入阻力，同时振动作用可减少岩屑在钻头切削面的粘附卡滞，减少憋钻、跳钻的异常工况。设计阶段最初对标高端CNC配套的同功能进口附件，核心思路是在保证振动传递效率的前提下压缩整体制造成本，结构上采用同轴穿轴布局，中间法兰盘作为安装定位基准，法兰上预留的通孔用于穿装固定螺栓与冷却介质管路，前端锥柄结构直接匹配常规钻床的主轴锥孔，无需额外做转接套设计，后端伸出的轴段用于连接振动驱动模块，整体同轴度公差控制在0.02mm以内，避免高速回转时产生额外的动不平衡量。安装边界方面，装置整体轴向长度适配常规摇臂钻的主轴行程范围，法兰盘外径小于钻床主轴端的安装座直径，不会与钻床的进给护罩、冷却管路产生干涉，安装时只需将锥柄插入主轴锥孔，锁紧法兰盘上的固定螺栓即可完成装配，无需对原有钻床做结构性改造。实际台架测试阶段，最初在摇臂钻床上做安装调试时，曾出现固定螺母锁紧力不足导致振动传递损耗偏大的问题，后续调整了锁紧螺纹的螺距与螺母的接触端面形式，将锁紧面的贴合率提升至85%以上，有效降低了振动能量在安装环节的损耗。装置的振动传递路径做了专门的隔振优化，靠近安装法兰的位置设置了阻尼缓冲结构，避免高频振动反向传递到钻床主轴，造成主轴轴承的异常磨损，延长主机设备的维护周期。针对不同硬度的岩层，装置可通过调整振动模块的输出参数，匹配最优的振动幅值与频率，在中硬花岗岩层钻进测试中，相比常规无振动钻具，钻进效率可提升40%以上，钻头的单次刃磨使用寿命可提升近30%，同时成孔的壁面粗糙度更优，减少后续孔壁修整的工序量。结构上所有回转部件都做了动平衡校正，额定转速范围内不会产生额外的振动异响，外露的轴段都设置了防尘密封结构，避免钻井过程中的岩屑、粉尘进入内部轴承与振动组件，提升装置在恶劣作业环境下的使用寿命。
