RoboSub水下竞赛机器人框架结构设计

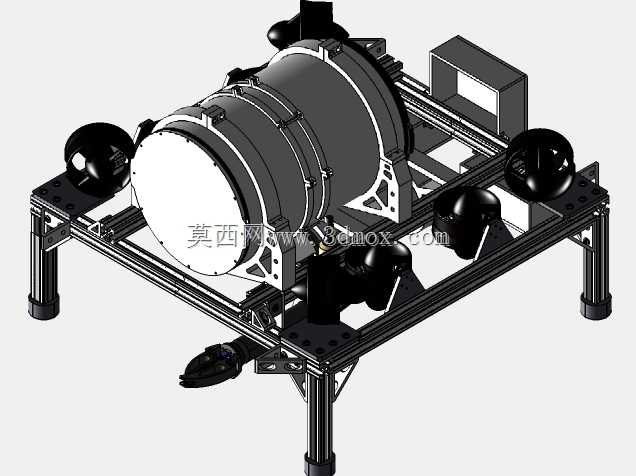

　　这套水下作业平台的结构设计，核心围绕近海水下探测、水下作业任务的实际需求展开，整体采用开放式铝型材拼接机架作为承载主体，区别于传统一体化耐压壳体的ROV设计，这种框架式结构能在保证整体结构刚度的前提下，最大化预留任务载荷的安装空间，同时降低后期设备维护、模块更换的操作难度。从结构布局来看，核心的电子密封舱被布置在机架的中心偏上位置，通过两侧的L型折弯安装支架与铝型材横梁固定，安装支架上预留了多组腰型调节孔，可根据密封舱的实际重心位置微调安装点位，保证整机在水中的浮心与重心处于同一垂直线上，减少水下航行时的姿态调整能耗。

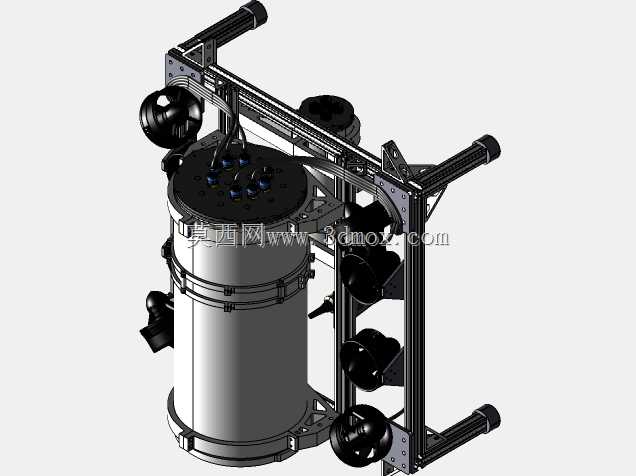

　　密封舱采用端盖法兰密封结构，筒体为硬质铝合金加工成型，端盖与筒体之间设置两道径向O型密封圈，端盖上预留了水密接插件的安装点位，可满足内部电控模块、传感模块与外部推进器、任务执行机构的线缆连通需求，密封舱的两端采用圆弧过渡封板，既可以降低水下航行时的迎流阻力，也能提升筒体的抗压能力，适配浅海区域的水压环境。推进系统采用多推进器分布式布局，机架的四个角点位置分别布置水平方向推进器，负责平台的前进、后退、横移、转向等水平面内的机动动作，机架的上下侧布置垂直方向推进器，负责平台的上浮、下潜以及俯仰、横滚姿态的稳定调整，每个推进器都通过独立的安装卡箍与铝型材机架连接，安装角度可根据实际航行测试的推力效率进行微调，推进器的线缆全部沿铝型材的槽道内走线，通过线卡固定，避免线缆在水流冲击下产生晃动，减小额外的航行阻力。

　　机架的底部预留了通用任务载荷安装接口，可根据不同的作业需求搭载机械爪、水下摄像头、声呐探测模块、采样容器等不同设备，接口采用标准的铝型材T型槽搭配快拆压板结构，无需对机架主体进行二次加工即可完成载荷的快速拆装，适配不同场景下的任务切换需求。机架的四个支脚位置设置了可调节的落地支撑脚，支撑脚采用尼龙材质加工，既可以在平台上岸存放时起到缓冲支撑作用，避免机架直接接触地面造成磕碰磨损，也能在水下着底作业时提供稳定的支撑，防止机架陷进泥沙中影响设备安全。从安装边界来看，整体机架的长宽尺寸控制在常规水下作业投放设备的标准范围内，可适配小型作业船的吊装投放设备，整体重量经过浮力材料的配平后，可实现水中的中性浮力状态，降低推进系统的持续输出负载。

　　设计过程中充分考虑了水下环境的腐蚀防护需求，所有铝型材部件都经过硬质阳极氧化处理，金属连接件全部采用316不锈钢材质，避免不同金属接触产生的电偶腐蚀，提升设备在咸水环境下的使用寿命。框架的上层预留了浮力材料的填充空间，可根据实际搭载的载荷重量调整浮力块的安装数量与位置，保证整机在搭载不同载荷时都能维持稳定的浮态。在结构强度校核阶段，针对机架的横梁、安装支架等受力部件，按照水下最大航速下的水流冲击载荷、推进器的最大反推力载荷、吊装时的整机重量载荷进行了多工况的受力仿真，对受力集中的角码连接位置进行了加厚处理，避免长期使用过程中出现结构变形。这套结构的设计思路没有追求过度一体化的紧凑结构，而是优先考虑了实际使用过程中的维护便利性、载荷扩展性以及工况适配性，对于同类水下作业平台的结构设计、竞赛类水下机器人的搭建都有较高的参考价值，其模块化的布局方式也能让设计人员快速根据自身的任务需求调整局部结构，减少重复设计的工作量。
