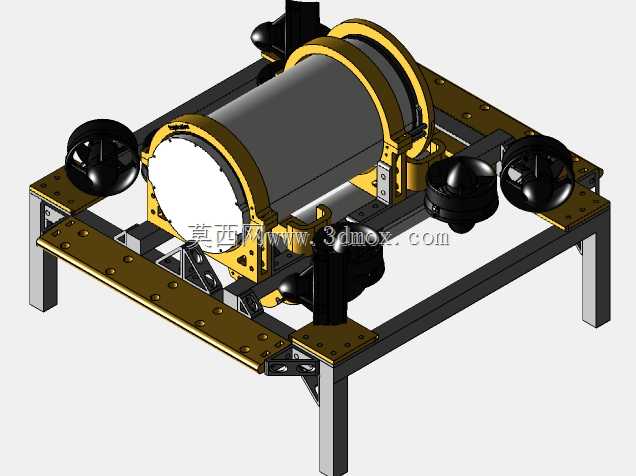

带安装机架的滚筒式卷扬牵引装置结构

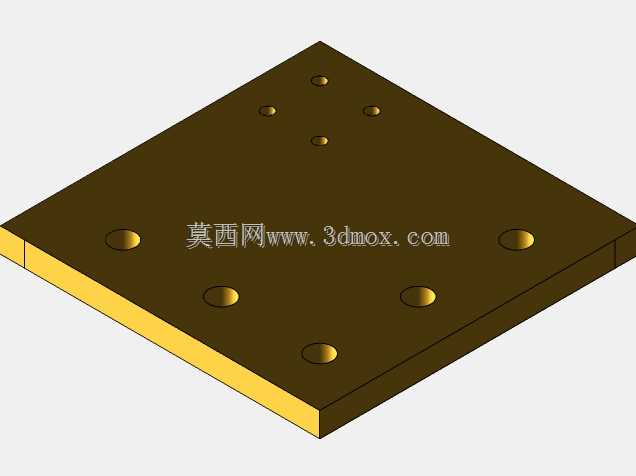

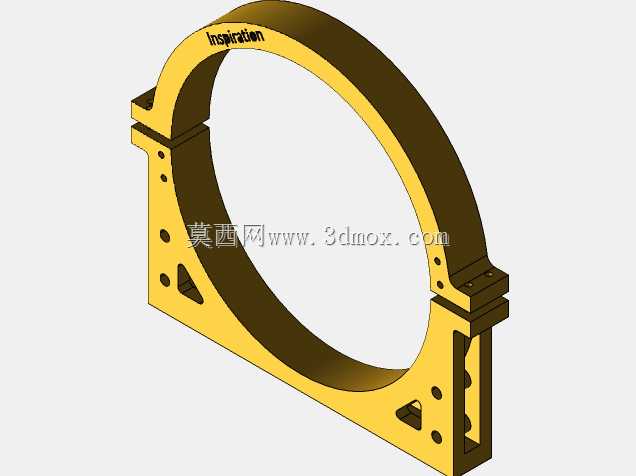

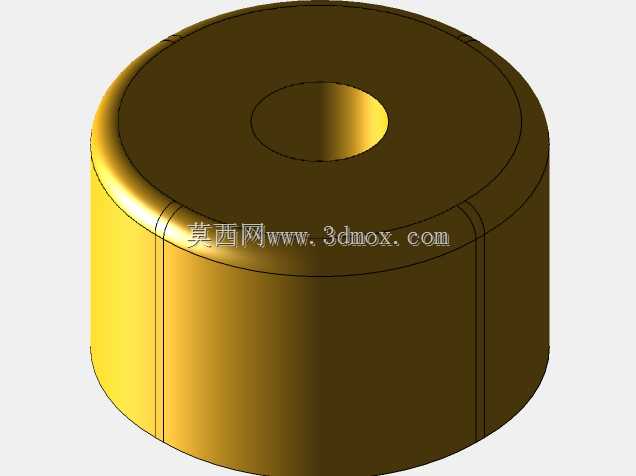

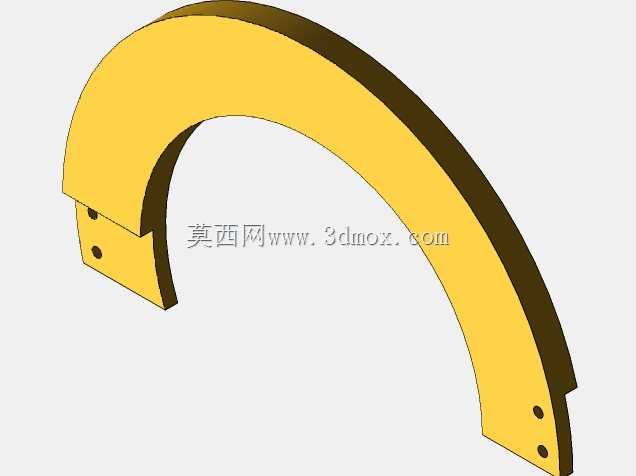

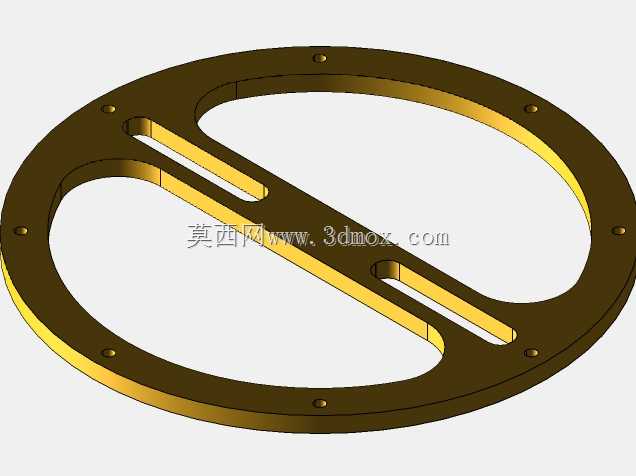

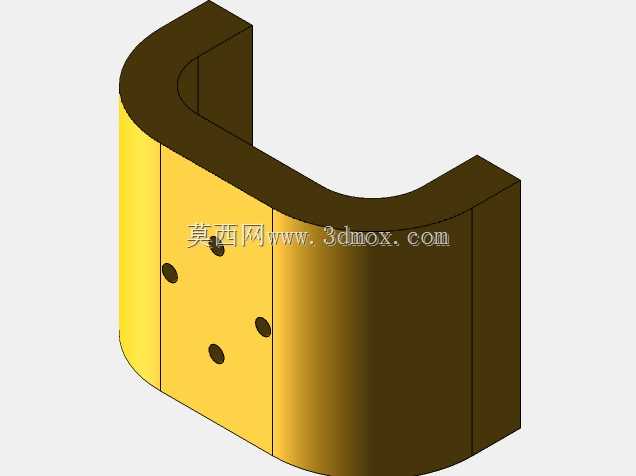

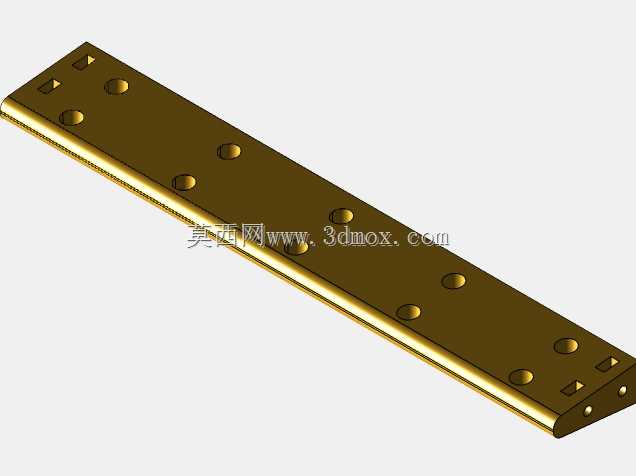

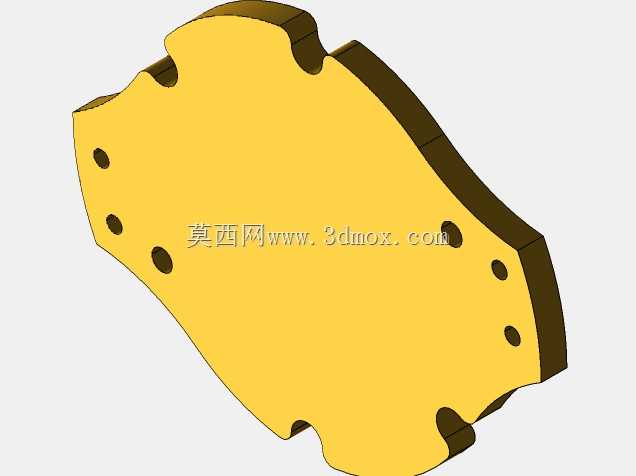

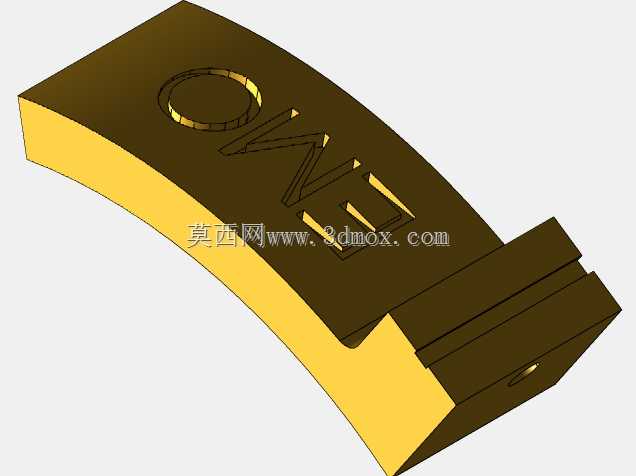

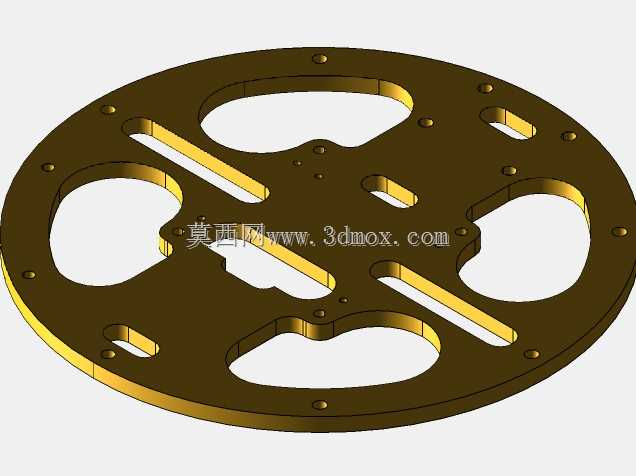

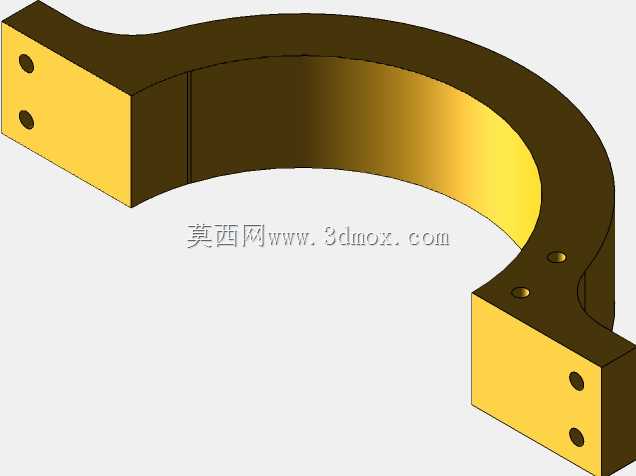

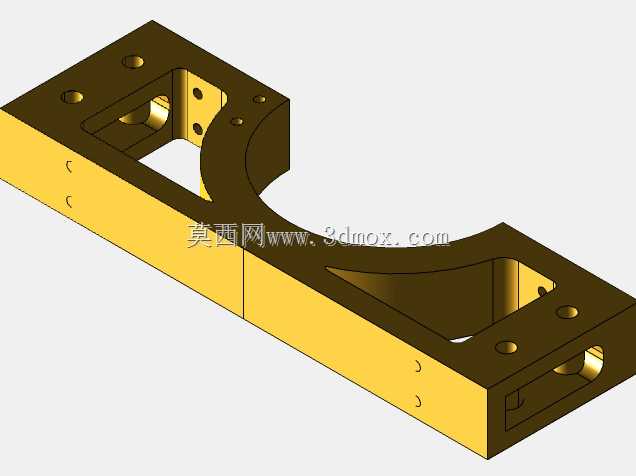

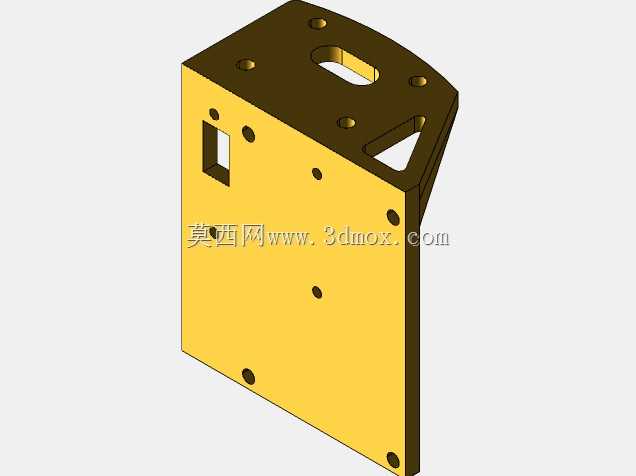

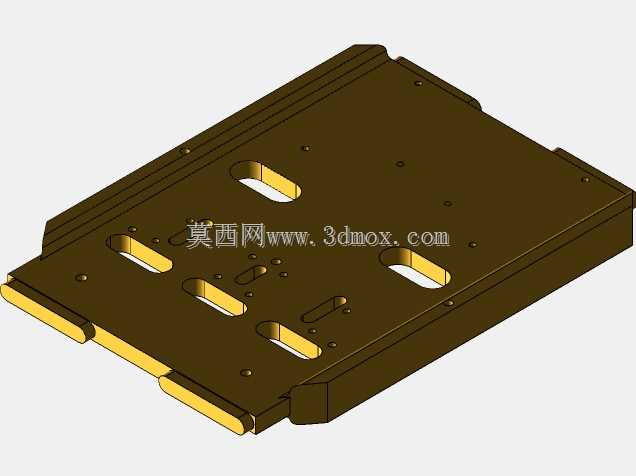

这类带集成安装机架的滚筒牵引结构，常配套在小型起重作业、厂区物料转运、户外施工临时牵引场景中，核心作用是通过滚筒缠绕柔性索具完成重物的牵引、起升与位姿调整，相比零散组装的牵引部件，集成式机架能大幅减少现场安装的对齐工作量，避免因安装基准偏差导致的索具偏磨、传动卡滞问题。从结构设计逻辑来看，整体采用框架式安装底座作为承载基准，底座上预留的阵列安装孔可适配不同规格的地脚固定需求，安装边界需保证底座四个支脚的支撑平面平面度公差控制在0.2mm以内，避免机架受载后产生附加内应力；滚筒组件通过两端的支撑轴承座固定在机架中部，滚筒两侧的挡边结构严格按照索具缠绕层数设计高度，防止索具在收放过程中脱出滚筒侧边，配套的制动部件对称布置在滚筒两侧，可在牵引作业停止时快速锁止滚筒转动，避免重物溜滑引发安全隐患。建模过程中，首先确定机架的主承载梁截面参数，以焊接钢结构的受力特性为依据，先绘制底座的框架草图，通过拉伸、切除特征完成各梁体的基础结构，再添加焊接加强筋的细节特征，保证机架受载时的刚度满足额定牵引载荷下的变形量要求；之后单独构建滚筒组件，先完成滚筒筒体的回转特征，再依次添加两端连接法兰、轴承安装位的细节，装配时以机架上的轴承座安装面为配合基准，保证滚筒的回转轴线与机架安装平面的平行度公差符合设计要求；最后布置两侧的制动与传动部件，通过同轴、面重合等配合关系完成整体装配，过程中需逐一核对各运动部件的干涉间隙，保证滚筒转动时周边部件无剐蹭，索具收放路径无结构遮挡。这类结构在设计阶段仅提供大致尺寸参考，可帮助设计人员快速梳理牵引类设备的整体布局逻辑，明确各部件的安装位置与空间占位，为后续的详细参数设计、载荷校核提供基础的结构框架参考，避免从零开始布局时出现的部件干涉、空间预留不足等常见问题。
