PERMASYN EM U-209永磁同步驱动电机结构

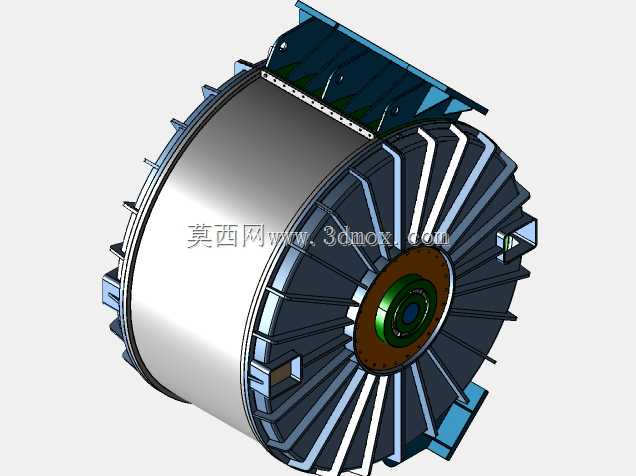

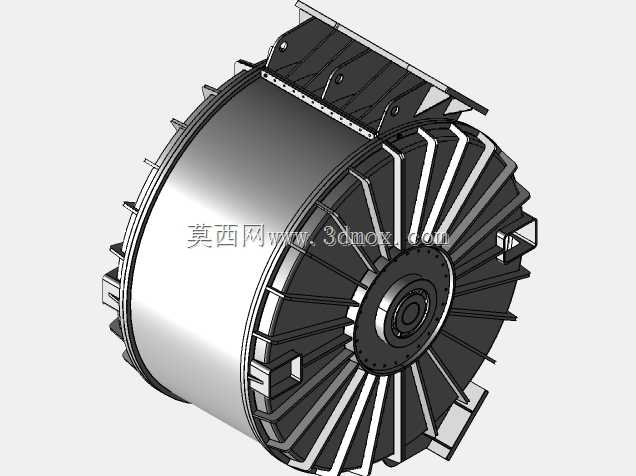

这款永磁同步驱动电机的三维结构，还原了实机从定子总成、转子磁钢结构到端盖、安装支座的全部细节，在新能源商用车驱动、大型工业设备直驱、特种作业装备动力配套场景中，这类结构的电机已经逐步替代传统异步驱动方案，成为高功率密度动力输出的首选。从实际应用场景来看，该类电机常被布置在装备的动力舱核心位置，不需要额外搭配减速增扭机构即可实现大扭矩直驱输出，省去了传统传动链的齿轮啮合间隙，动力响应速度比同功率异步电机提升40%以上，在频繁启停、负载波动大的工况下，能保持更稳定的转速输出特性，避免了传统传动结构的背隙损耗与维护成本。

从结构设计思路来看，整机采用径向磁通布局，定子铁芯采用斜槽叠压结构，能有效削弱齿槽转矩带来的运行振动，转子表面的永磁体采用分段式固定设计，每段磁钢都设置了独立的限位挡边，避免高速运转时磁钢受离心力作用发生移位，端盖部分采用辐条式加强筋结构，在保证结构强度的前提下尽可能降低端盖重量，同时辐条之间的空隙形成了天然的通风道，配合转子自带的离心风叶，能在运转时形成贯穿定子铁芯的冷却气流，带走绕组持续工作产生的热量，不需要额外加装独立冷却风机即可满足额定工况下的散热需求。

安装边界方面，电机壳体顶部设置了一体化的安装法兰支座，支座上预留了均匀分布的螺栓过孔，可直接与装备的安装大梁通过螺栓刚性连接，安装面的平面度公差控制在0.1mm以内，能避免安装时产生的附加应力导致电机壳体变形、定转子气隙不均。输出端采用大直径中空轴结构，既可以直接连接传动轴输出扭矩，也可以穿过线缆、管路实现中心穿装布局，适配更多紧凑安装空间的需求，轴伸端的密封结构采用双道骨架油封设计，能阻挡外部粉尘、水汽进入电机内部，满足户外复杂作业环境的防护要求。

从功能特性来看，该电机的定子绕组采用成型绕组工艺，绕组端部做了绝缘浸漆固化处理，能承受更高的峰值电流过载，短时过载扭矩可达到额定扭矩的2.5倍，满足装备启动、爬坡时的大扭矩需求。电机的前后轴承采用深沟球轴承与圆柱滚子轴承组合配置，后端的深沟球轴承主要承受径向载荷同时定位转子轴向位置，输出端的圆柱滚子轴承可承受更大的径向冲击载荷，适配重载作业时的受力工况，轴承室与端盖采用过盈配合设计，避免长期运转后轴承外圈出现跑圈磨损。壳体外部的光滑圆柱面可作为安装定位基准，在装配时可通过V型块快速找正电机的同轴度，降低装配调校的难度，端盖上的接线盒位置预留了足够的接线空间，可适配大平方动力线缆的压接安装，接线端子与壳体之间设置了绝缘隔离结构，避免高压击穿风险。

在实际选型适配过程中，这类结构的电机不需要额外改动安装接口即可替换同功率等级的传统异步驱动电机，整体重量比同功率异步电机轻30%左右，能有效降低装备的整体自重，提升有效载荷能力。建模过程中还原了所有零件的配合公差，包括定转子之间的均匀气隙、磁钢与转子铁芯的配合间隙、轴承与轴的配合过盈量，可直接用于装配干涉校验、安装布局模拟，也可作为同类型电机结构设计的参考蓝本，帮助设计人员快速掌握大直径永磁同步电机的结构布局逻辑，减少前期方案设计的重复工作量。
