双体玩具船壳体注塑成型结构设计

这款双体船壳体结构，最初的设计出发点是面向民用休闲玩具类水上载具的外壳成型需求，区别于常规单体船壳的结构逻辑，双体构型的壳体在设计阶段需要优先平衡两个片体的浮力分配、航行时的水流阻力，以及壳体本身的装配贴合精度。从实际应用场景来看，这类壳体既可以作为比例仿真船模的主体承载结构，也可适配小型遥控玩具船的外壳封装需求，在静水环境的休闲娱乐、青少年航模竞赛训练场景中都有对应的使用需求。

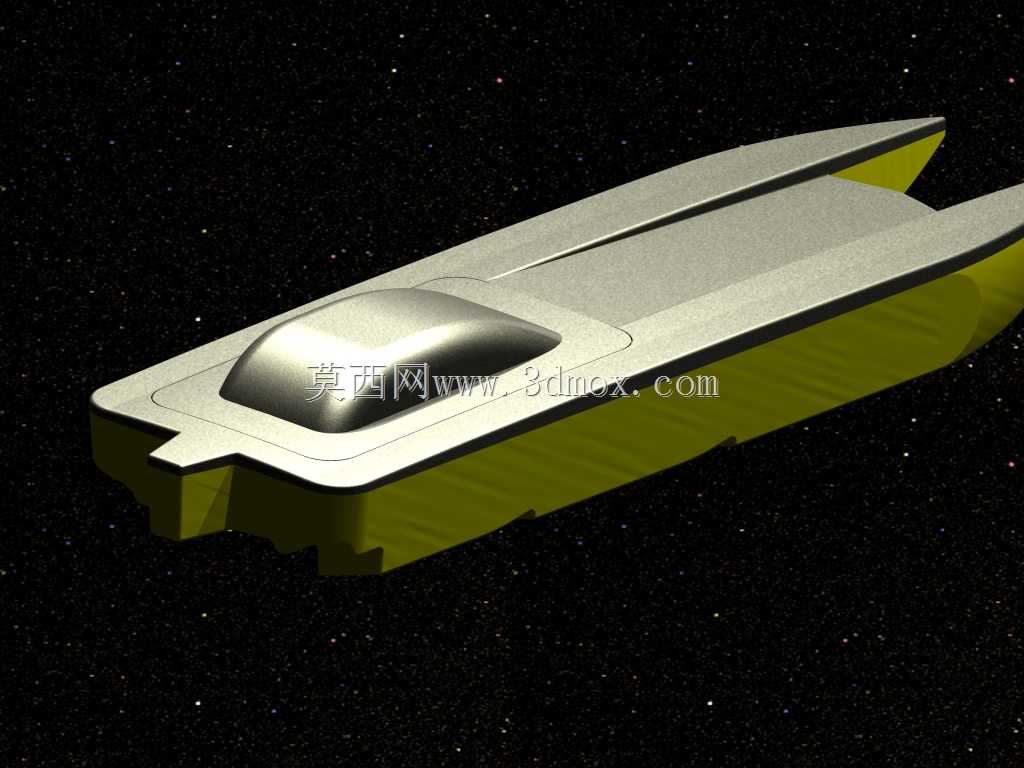

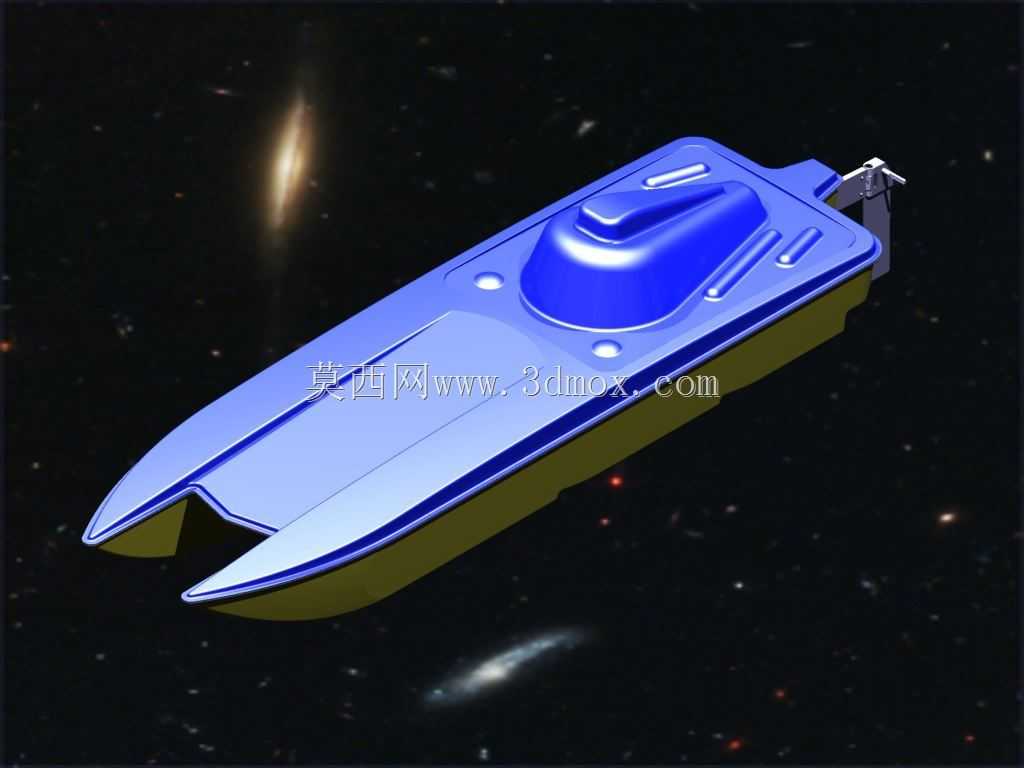

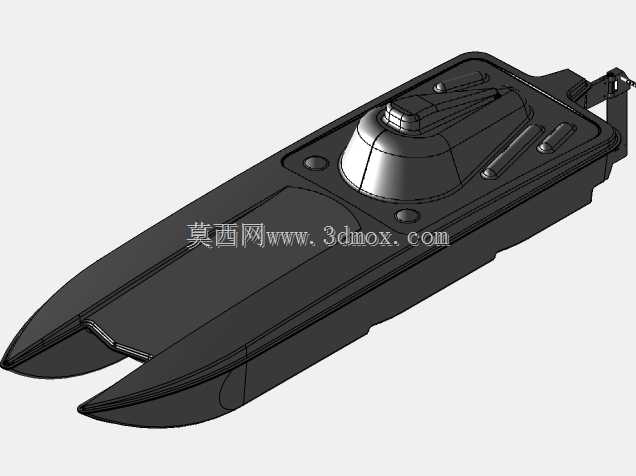

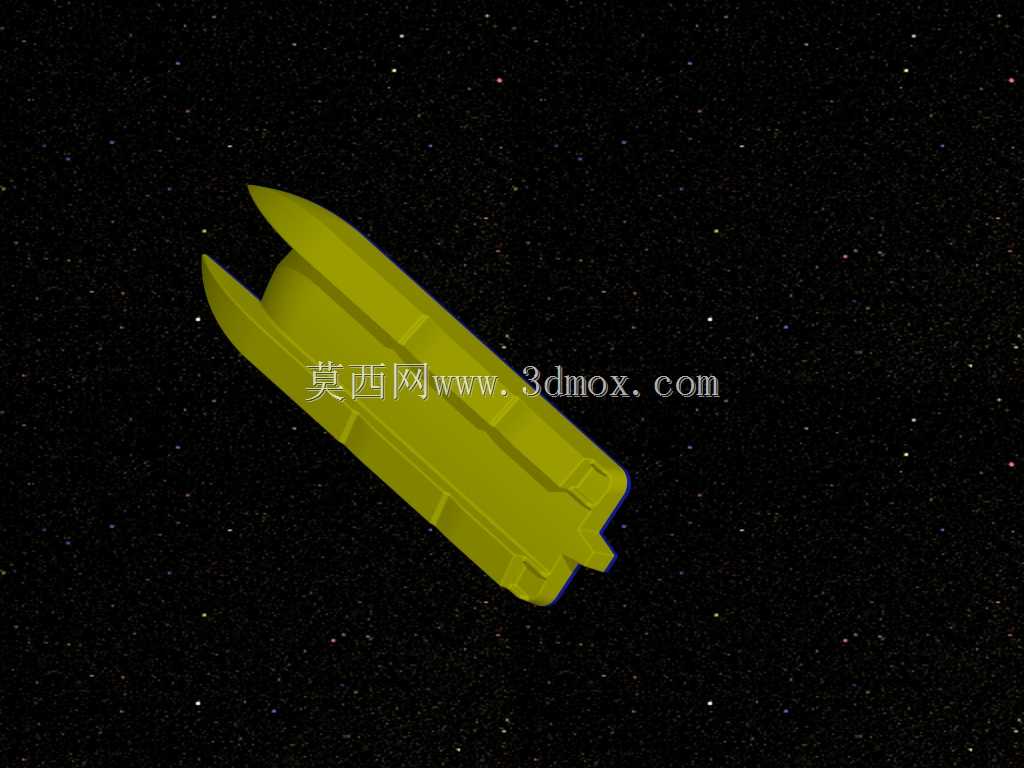

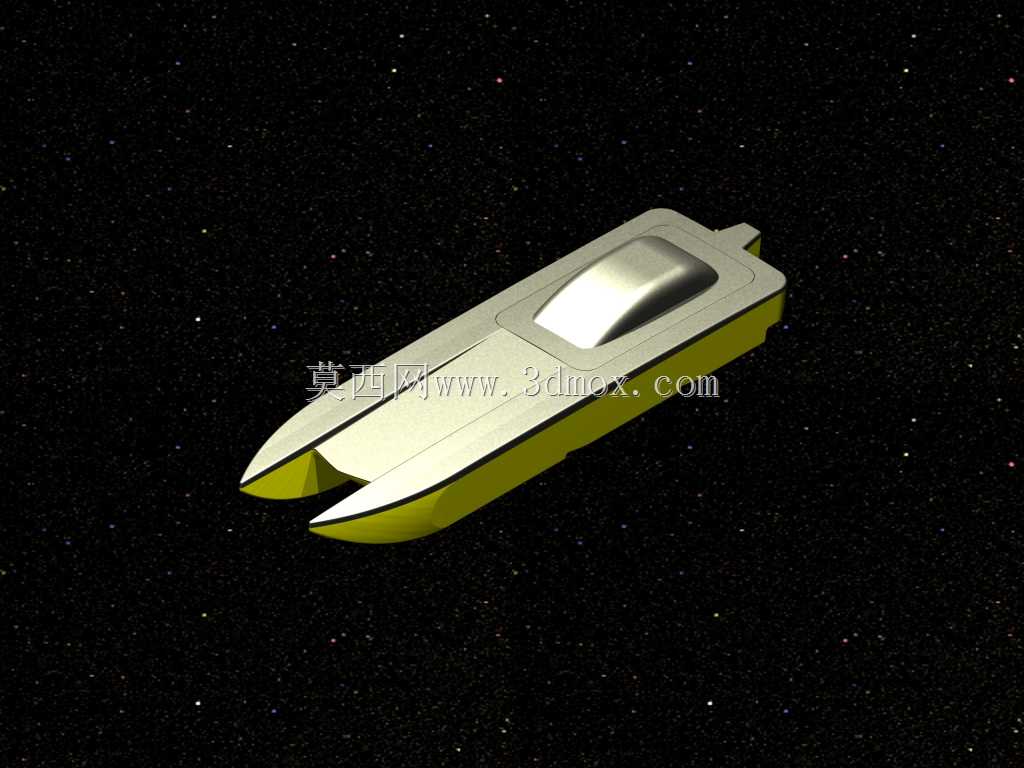

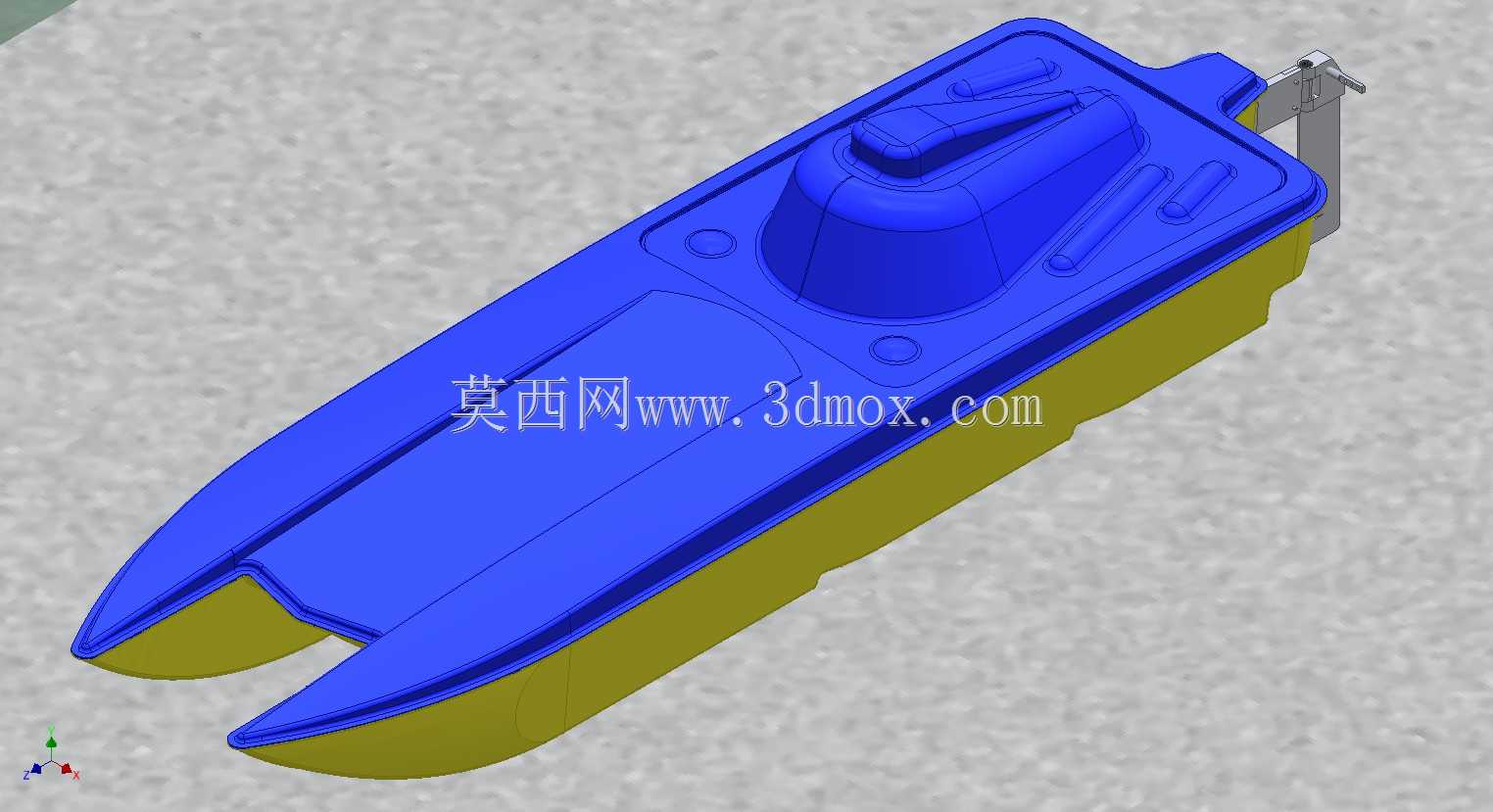

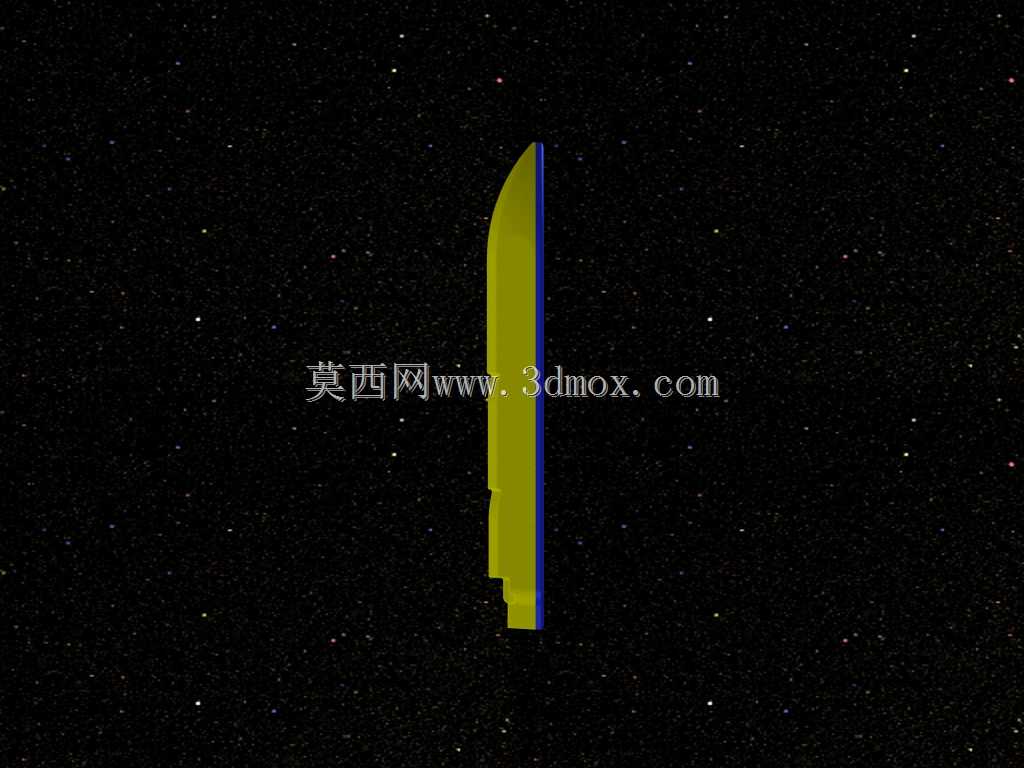

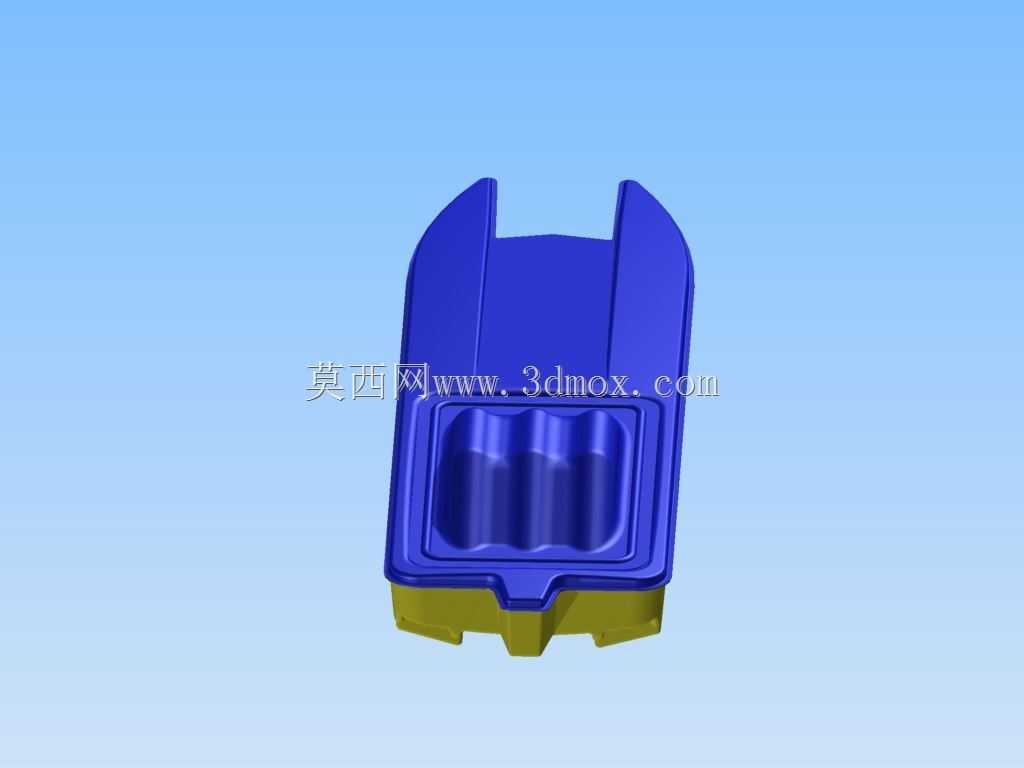

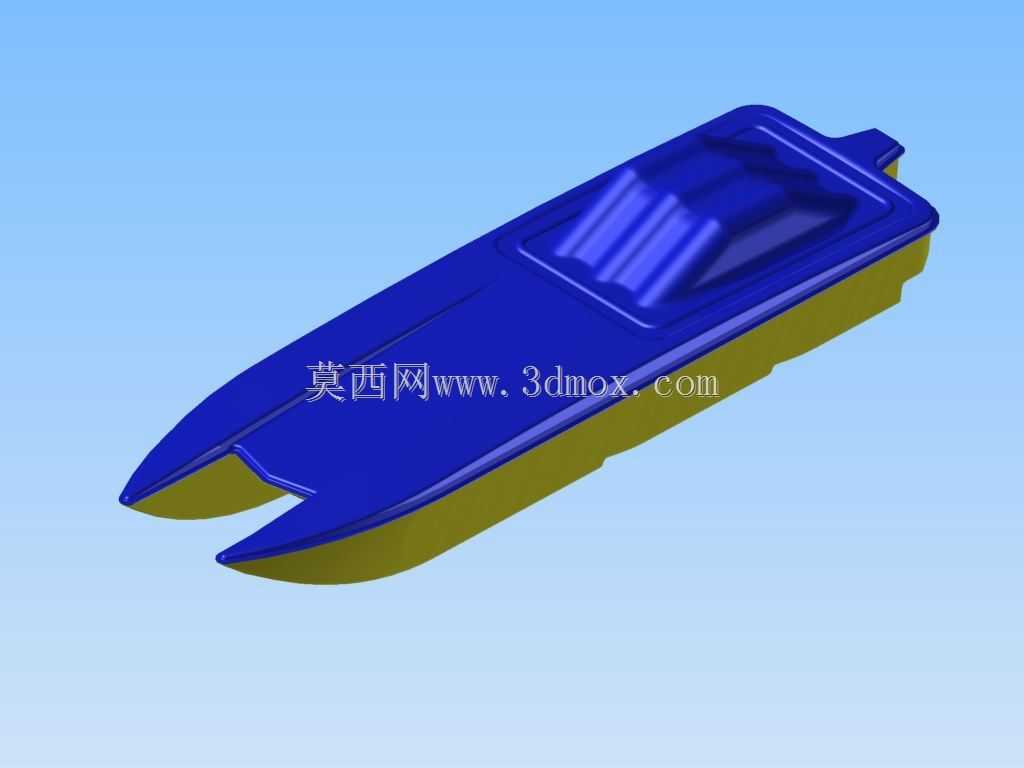

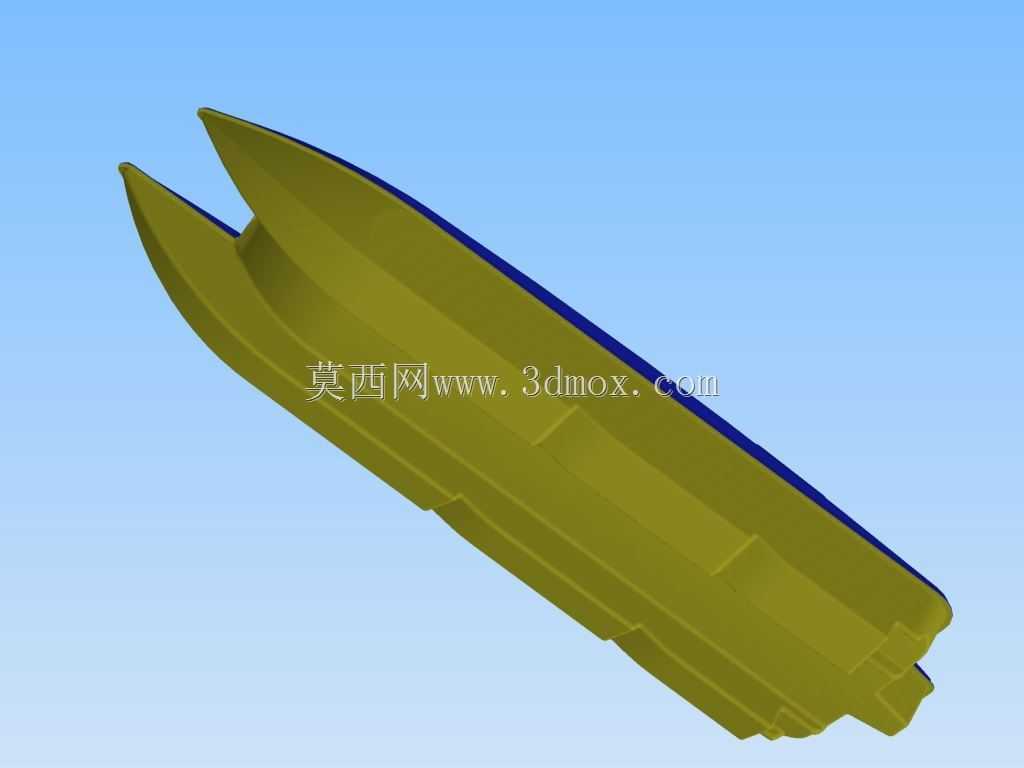

从结构功能特性来看，壳体采用上下分体式的构型逻辑，上部蓝色区域为船体的上甲板与乘员舱预留位，下部黄色区域为双片体的底壳接触段，两个片体之间的内凹区域是为了预留动力组件、电池模块的安装空间，同时双片体的平行布局能够在航行时降低横摇幅度，相比单体船壳具备更好的静水稳定性。壳体上部的开槽结构是为了匹配上层甲板配件的卡扣安装，不需要额外的粘接工序就能实现上装配件的快速固定，槽位的边缘做了0.8mm的倒角过渡，既能够避免注塑成型时的应力集中导致的边缘开裂，也能在装配时起到导向作用，降低组装时的对位难度。

在设计思路的落地过程中，曲面过渡的处理是核心难点，双片体与中部甲板衔接的位置，采用了G2连续的曲面过渡，避免航行时水流在衔接位置形成紊流增加阻力，同时曲面的拔模角度统一控制在1.5度，能够适配常规注塑机的开模需求，不需要额外的侧抽芯结构就能完成壳体的脱模，有效降低模具的加工成本。壳体的壁厚做了均匀化处理，整体壁厚维持在2mm，片体底部与水流接触的区域局部加厚到2.5mm，提升壳体在靠岸碰撞时的抗冲击性能，避免轻微磕碰就出现壳体开裂的问题。内表面的加强筋布局沿着双片体的长度方向排布，筋位厚度控制在1.2mm，既能够提升壳体的整体刚性，避免长距离航行时壳体受水压出现形变，也不会因为筋位过厚导致注塑时出现表面缩痕，影响外壳的外观质感。

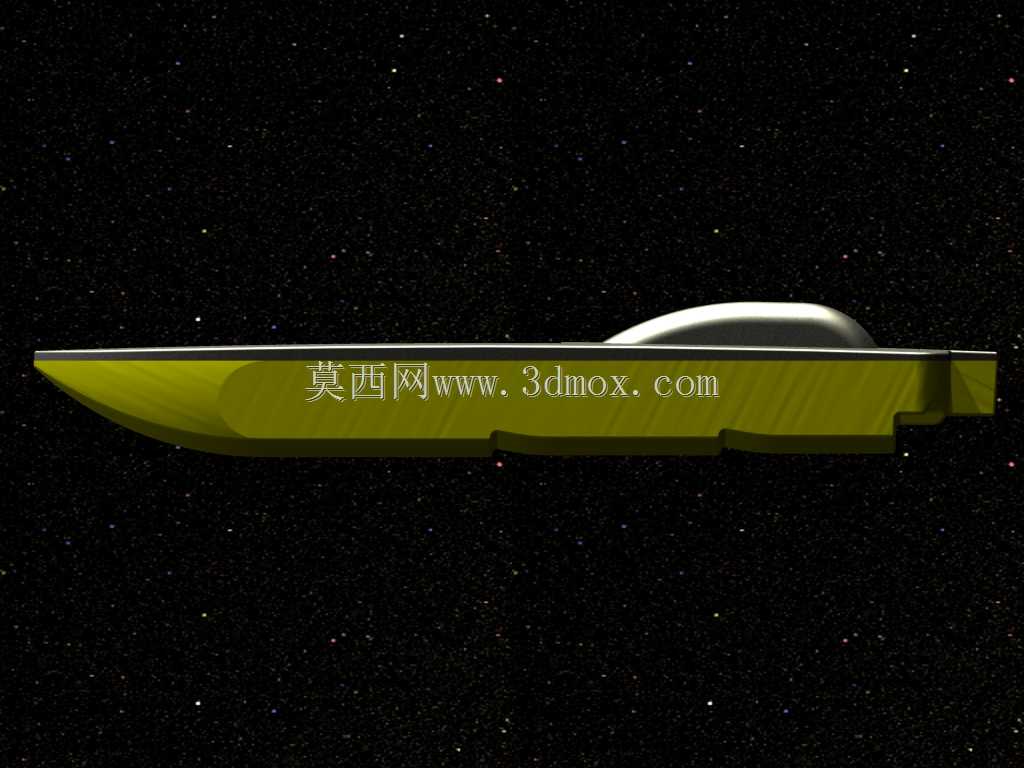

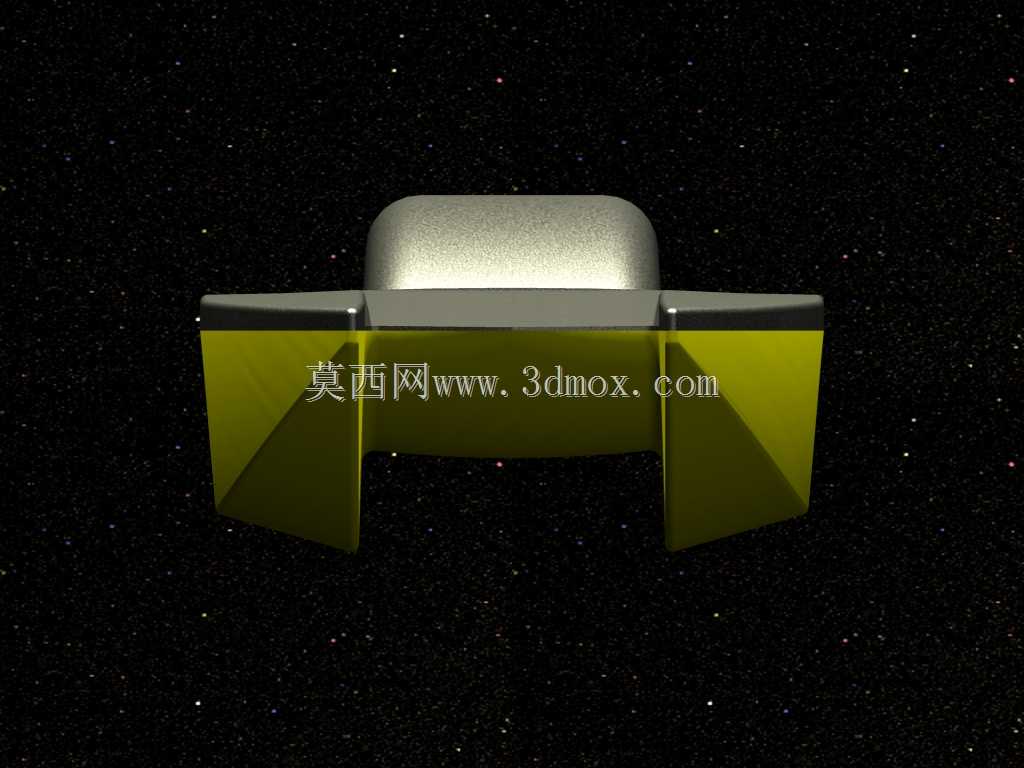

从安装边界的尺寸逻辑来看，壳体整体的长宽比控制在1.8:1，双片体之间的间距为整体宽度的三分之一，这个比例既能够保证双体结构的稳定性优势，也不会因为间距过大导致航行时的迎水面积增加过多阻力。壳体上部的安装位预留了直径3mm的标准安装孔位，孔位的位置与常规遥控船的动力架、舵机支架的安装尺寸完全匹配，不需要二次打孔就能直接适配通用的船模配件。壳体的上下合模线设置在双片体的侧面水线位置，合模后缝隙控制在0.1mm以内，能够减少航行时的水阻，同时也能避免水从合模缝隙渗入壳体内部，影响内部电子元件的正常工作。

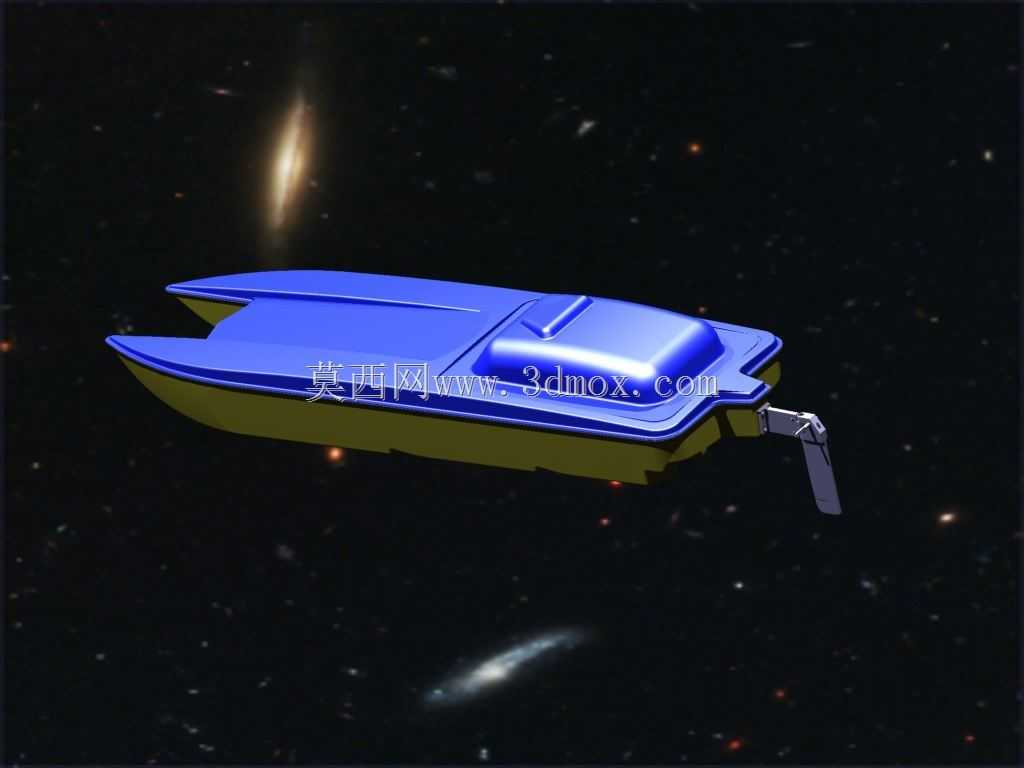

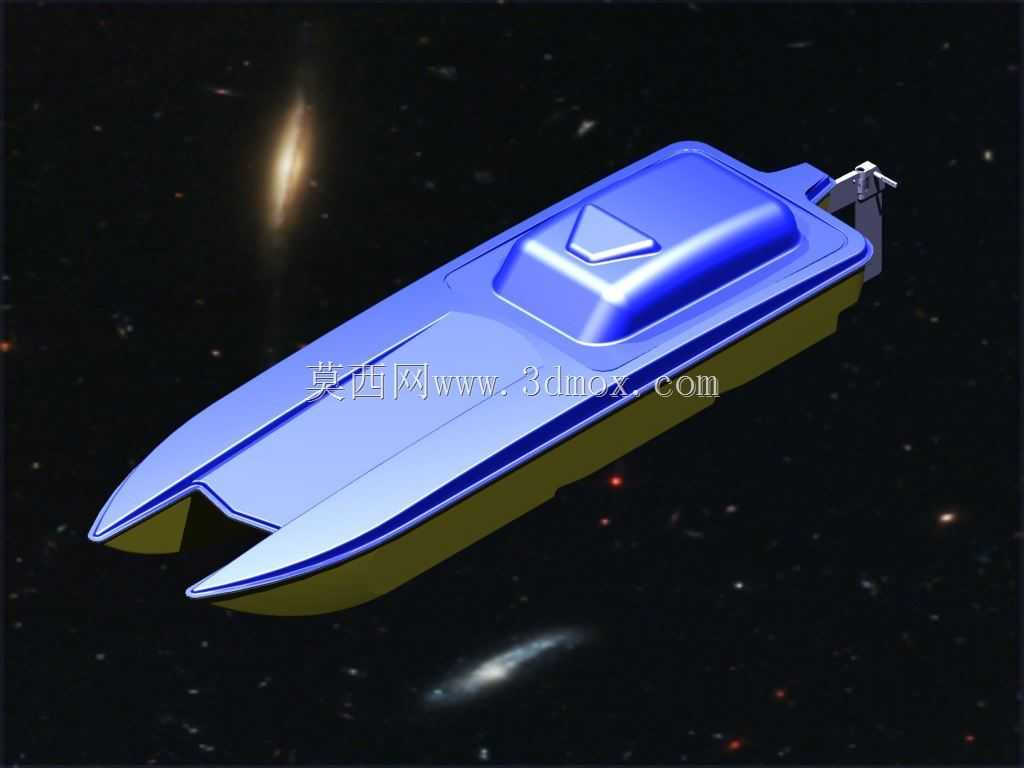

在实际的结构验证阶段，这类壳体的设计还需要考虑重心匹配的问题，双片体的内部预留了配重块的安装槽位，能够根据搭载的电池、电机重量调整配重位置，让船体的吃水线维持在设计高度，避免航行时出现头重脚轻或者侧倾的问题。壳体前端的破浪角做了30度的倾斜设计，能够在低速航行时有效劈开前方的水流，降低航行时的兴波阻力，让船模在静水航行时的速度表现更稳定。壳体尾部的开槽是为了预留螺旋桨与舵片的安装空间，槽位的边缘做了圆弧过渡，避免水流经过尾部时产生涡流，影响舵效的控制精度。
