饮水机用塑料快开式出水龙头设计

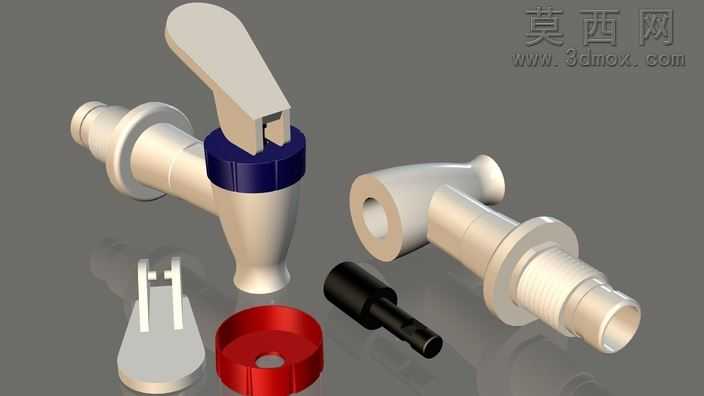

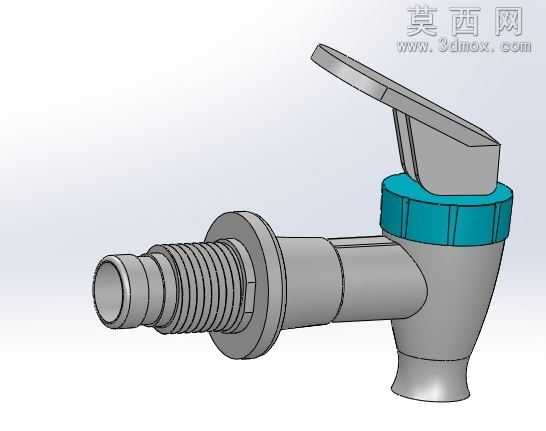

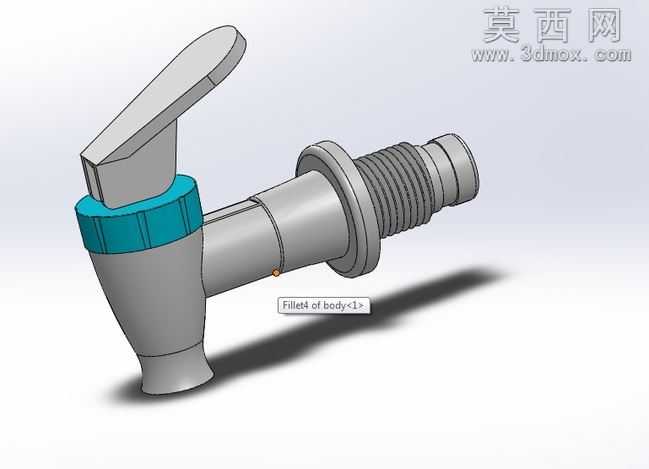

本作品为饮水机配套的塑料出水龙头三维建模作品，建模阶段依托参数化设计逻辑完成全结构搭建，首先梳理产品的功能需求与装配逻辑，将整体结构拆分为进水连接段、阀体主体、启闭控制手柄、出水嘴四个核心模块，逐一完成各部件的尺寸定义与特征构建。进水端采用外螺纹加法兰定位的结构设计，建模时精准还原螺纹的牙距、牙型参数，同时做出法兰端面的密封贴合平面结构，保证与饮水机储水腔体连接时的密封性；阀体主体采用流线型曲面造型，建模过程中通过曲面放样、曲率连续调整，让阀体表面过渡顺滑无突兀折角，既符合塑料注塑成型的脱模要求，也兼顾外观的简洁美观。启闭控制部分采用拨杆式手柄设计，手柄与阀芯的连接位置做了限位结构建模，还原真实龙头90度启闭的转动行程，手柄表面做了微弧面处理，贴合手指按压的操作触感；阀体与手柄衔接位置的装饰圈采用独立零件建模，通过青蓝色材质与主体灰白色形成视觉区分，提升产品的辨识度。出水嘴部分做了渐缩式流道设计，建模时保证流道内壁光滑无阻滞结构，让出水水流集中不飞溅。材质渲染阶段，主体部件采用食品级PP塑料材质参数，调整材质的漫反射、粗糙度参数还原哑光塑料的质感，装饰圈部分采用亮面ABS材质，做出轻微的反光效果，金属螺纹部分调整为浅灰色硬质塑料质感，整体渲染采用柔和的影棚光源，通过多角度打光凸显产品的结构轮廓与曲面细节，清晰展示各部件的装配关系与外观特征。设计过程中充分考虑塑料件的生产工艺要求，所有结构转角处均做了圆角过渡，避免注塑生产时出现应力集中问题，各零件的壁厚保持均匀一致，适配注塑成型的工艺要求，整体结构紧凑，装配逻辑清晰，完整还原了饮水机塑料水龙头的真实结构与使用形态。
