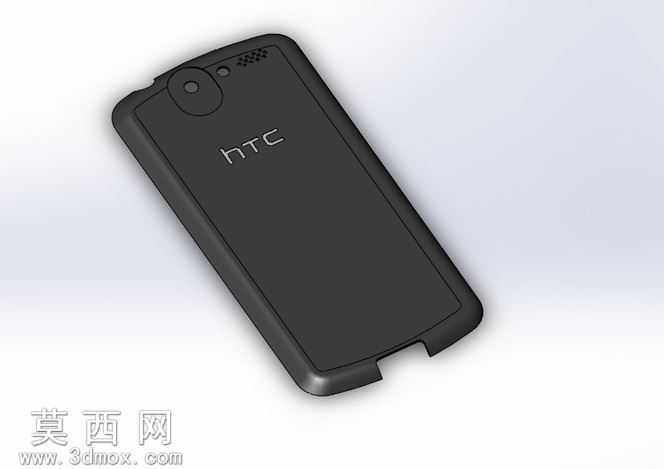

HTC智能手机后盖外观结构三维设计

本作品为HTC智能手机后盖的三维数字化设计成果，建模阶段依托主流三维工程软件完成全参数化构建，首先基于手机整机的堆叠尺寸约束，确定后盖的整体外轮廓曲率，参考初代HTC渴望系列机型的经典背部弧面设计，对侧边过渡圆角、顶部摄像头区域下沉结构、底部接口避让位进行精准的草绘定位，通过曲面放样、边界混合等命令构建连续顺滑的主曲面，保证背部握持区域的曲面G2连续，还原真机的圆润握持手感。建模过程中对后盖的壁厚做均匀化处理，按照消费电子外壳的常规注塑壁厚要求设置均匀壁厚，同时在摄像头安装位、侧边卡扣配合位做局部加厚结构，避免后续结构装配出现干涉问题。材质与渲染阶段，针对后盖主体的亮面塑料材质，调整材质的反射率、粗糙度参数，模拟高光PC材质的镜面反光效果，对底部两端的装饰件单独赋予金属质感材质，调整金属材质的高光范围与磨砂颗粒度，还原真机的双色拼接外观效果；渲染时搭建柔和的影棚光照环境，通过主光源、补光源、轮廓光的搭配，凸显后盖曲面的光影过渡效果，清晰呈现背部HTC标识的凹陷雕刻细节、摄像头区域的凸台结构、侧边的按键避让缺口细节。结构设计上，后盖内侧预留了与中框配合的卡扣安装位、电池仓的避让空间、天线区域的预留位置，所有配合结构的尺寸公差按照消费电子装配要求设置，保证虚拟装配时的配合精度，整体模型还原了该款HTC手机后盖的经典外观特征，曲面过渡自然无破面，结构细节完整，可用于数码产品外观设计参考、注塑模具结构设计参考、消费电子结构教学演示等场景，模型的所有特征均保留参数化建模历史，可根据设计需求快速调整后盖的曲率、壁厚、局部结构尺寸，适配不同的整机设计方案。
