带侧抽芯结构的注塑模具三维设计

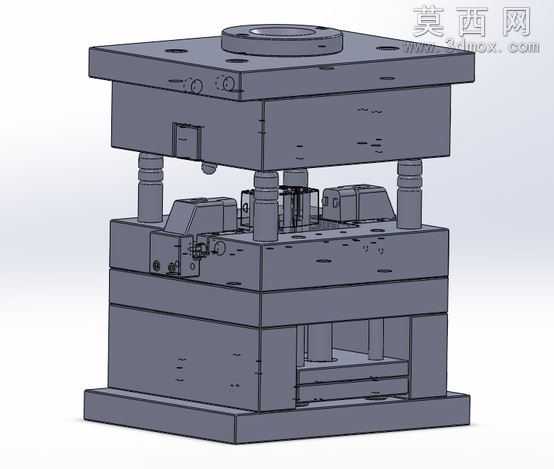

本套侧核心模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，从模架选型到核心机构设计均匹配实际注塑生产的工艺要求。建模阶段先完成整体模架的分层搭建，从上到下依次构建定位法兰、定模座板、定模板、动模板、支承板、垫块、动模座板等基础模架组件，各板件的安装孔位、避让槽均按照标准模架尺寸参数精准绘制，保证各组件装配时无干涉错位。导向结构部分设计了四组独立导柱导套组件，导柱与导套的配合公差按照滑动配合要求设定，建模时还原了导柱的固定段、导向段结构，以及导套的润滑槽细节，确保合模过程中动定模能够精准对位，避免成型过程中出现错模问题。核心的侧抽芯机构是本套模具的设计重点，针对产品侧壁的倒扣结构，采用斜导柱驱动的侧滑块抽芯方案，建模时完整构建了斜导柱、侧滑块、锁紧块、滑块限位装置等全套抽芯组件，斜导柱的倾斜角度经过受力校核选取合理参数，既保证抽芯行程满足产品倒扣脱模要求，又避免角度过大导致合模时锁紧力不足；锁紧块的贴合面做了角度匹配设计，合模状态下能够完全锁紧侧滑块，承受注塑过程中型腔内的熔体压力，防止滑块移位导致产品飞边。型腔与型芯部分按照产品的成型轮廓做了精准的曲面构建，分型面选取在产品轮廓最大投影位置，保证开模后产品能够顺利留于动模侧，同时在型腔型芯的对应位置设计了冷却水道的安装通道，还原了实际模具的温控系统布局。渲染阶段采用金属模具钢材质赋予所有模架与结构件，材质参数调整为哑光磨砂金属质感，还原真实模具的表面处理效果，通过分层渲染清晰展示模具的开模状态结构，各层板件、导向组件、侧抽芯机构的位置关系直观呈现，便于加工人员快速理解模具的装配逻辑与动作流程。设计过程中对所有活动组件做了运动干涉检查，模拟合模、注塑、开模、侧抽芯、顶出的全流程动作，确保各机构运动过程中无碰撞卡滞，抽芯行程、顶出行程均满足产品脱模需求，整套模型结构完整，细节还原度高，可直接用于模具设计参考、教学演示以及加工工艺编制。
