杠杆式快开抱箍锁紧装置结构设计

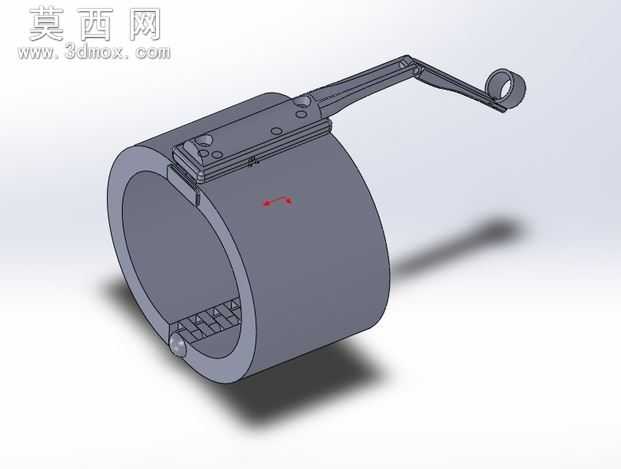

本作品为杠杆式快开抱箍锁紧装置，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工工艺逻辑，对每个零件的尺寸公差、装配间隙进行了预设，确保模型可直接对接生产加工环节。整体模型采用实体建模方式构建，抱箍主体为半开式环形结构，建模时对环形内壁的防滑齿槽做了细节还原，齿槽采用线性阵列特征生成，齿距、齿深参数符合常规管件抱紧的摩擦力需求，可有效避免锁紧后管件出现周向滑动。杠杆锁紧组件采用多零件装配建模，包含铰接支座、锁紧压块、操作手柄、复位弹珠四个核心子零件，铰接位置采用同轴心配合约束，模拟真实的转动副运动关系，手柄末端做了卷边圆环设计，既提升操作时的握持舒适度，也可作为挂点实现装置的快速收纳。渲染阶段采用哑光金属材质赋予整体结构，模拟碳钢喷塑的表面质感，对铰接销轴、锁紧压块的接触面做了轻微的高光处理，突出金属零件的加工精度，场景采用柔和的漫反射光源，搭配柔和的地面投影，清晰展现装置的整体轮廓与结构层次，避免阴影过重遮挡内部装配细节。结构设计上采用杠杆省力原理，通过手柄的扳动带动锁紧压块位移，实现抱箍开口的收紧与松开，相比传统螺栓锁紧的抱箍，该结构无需额外工具即可完成快速拆装，操作行程经过合理计算，单次扳动即可达到预设的锁紧力，内壁的弹珠定位结构可在抱箍完全打开时实现位置锁定，避免安装过程中抱箍意外合拢影响操作。设计过程中重点考量了装置的通用性，抱箍的环形内径可根据不同的管件直径做参数化调整，锁紧杠杆的力臂长度经过力学验算，确保普通操作人员无需施加过大握力即可完成锁紧操作，压块与抱箍主体的接触位置做了圆弧过渡处理，避免长期锁紧过程中出现应力集中导致零件变形，整体结构无冗余零件，所有铰接位置均预留了润滑间隙，可满足长期反复开合的使用需求，适用于管路快速连接、设备临时固定等多种工业场景。
