M10规格小型气阀结构设计

这款M10规格的小型气阀，在水下机器人、小型气动回路、便携检测设备的气路控制场景中有着很高的适配性，尤其是在空间受限的紧凑型设备内部，这类小通径气阀的布局合理性直接影响整套气路系统的可靠性。从实际使用场景来看，这类气阀常被用于小型ROV的浮力调节气路、便携气动检测设备的通断控制、实验室小型气动实验台的支路调节，相比大规格工业气阀，它的安装占用空间更小，适配M10标准螺纹接口，不需要额外做转接件就能直接对接同规格的气路接头，能大幅减少装配环节的零件数量，降低气路泄漏的风险点。

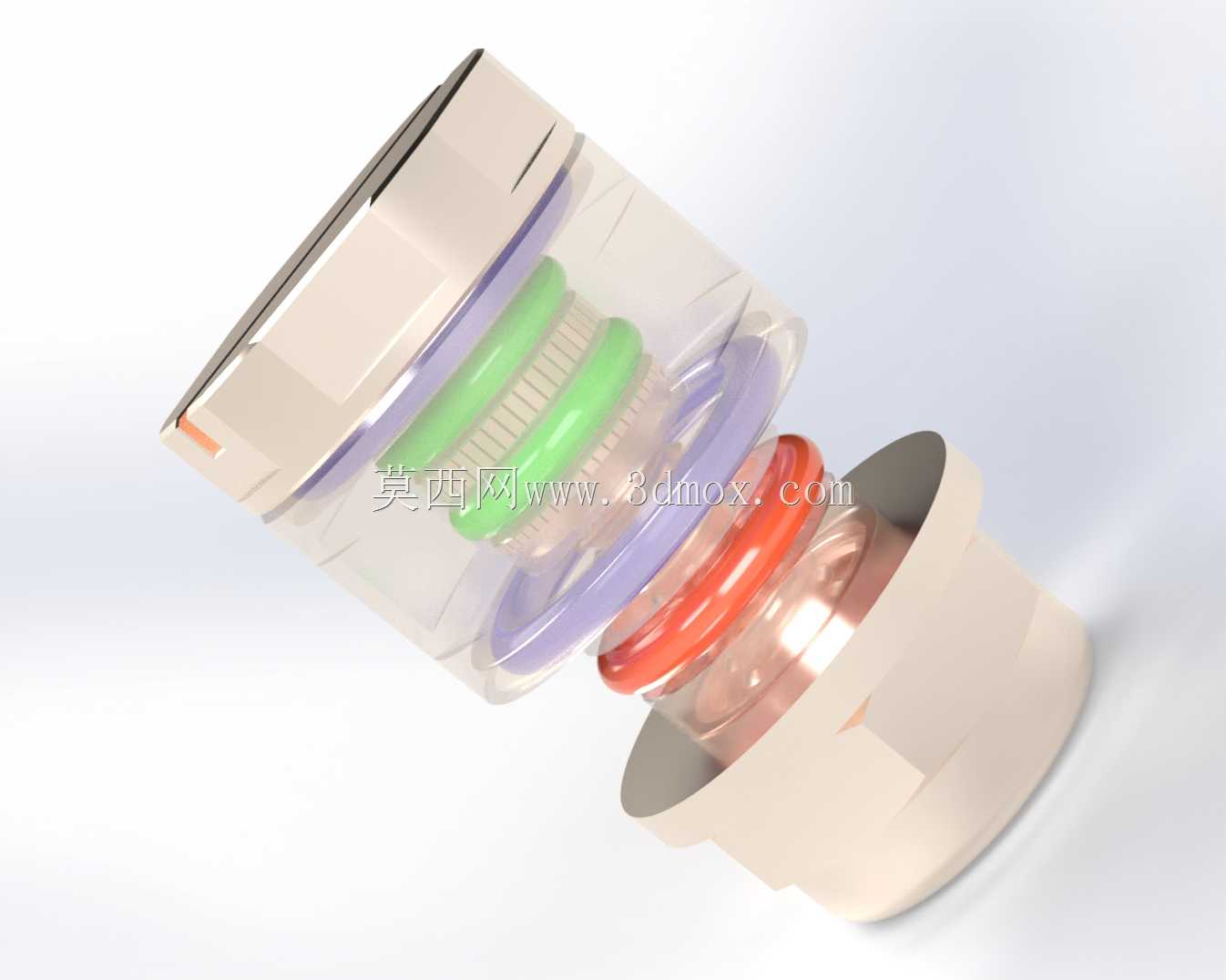

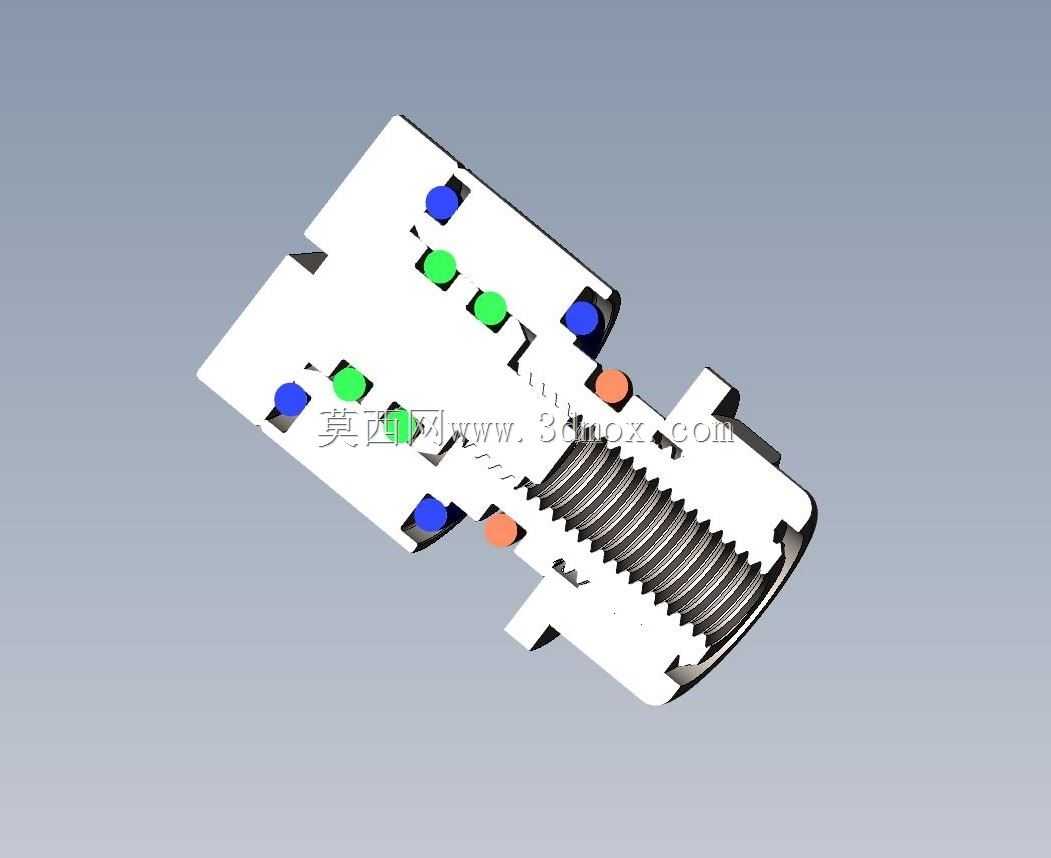

从功能特性上看，这款气阀采用了分层式的内部密封结构，透明外壳的设计可以在调试阶段直观观察内部阀芯的动作状态，方便排查卡滞、密封失效等常见故障。内部不同颜色的密封件对应不同的功能层级，绿色密封件负责阀芯往复运动时的动密封，红色密封件承担接口处的静密封职责，紫色限位环则用来约束阀芯的最大行程，避免过行程导致的密封件磨损。这种分层设计的好处在于，不同部位的密封件可以根据工况选择对应的材质，比如动密封部位选用摩擦系数更低的改性聚四氟乙烯材质，减少阀芯动作的阻力，静密封部位选用耐老化性能更好的丁腈橡胶，保证长期静置状态下的密封性能，不需要为了兼顾不同工况妥协密封件的材质选择。

在设计思路上，这款气阀没有采用传统工业气阀的金属外壳方案，而是选用了透明工程塑料作为主体外壳材料，一方面是为了满足可视化调试的需求，另一方面也能降低整体重量，这一点在对重量敏感的水下机器人、便携设备场景中尤为重要。整体结构采用了对称式布局，两端的接口同轴度控制在0.02mm以内，保证安装时不会因为接口偏斜导致密封件受力不均。阀芯的运动行程经过反复校核，控制在3mm以内，既保证了气路完全导通时的通流面积满足小流量气路的需求，又能缩短阀芯动作的响应时间，在需要快速通断的支路气路中，响应速度可以控制在10ms以内，完全满足小型设备的控制精度要求。

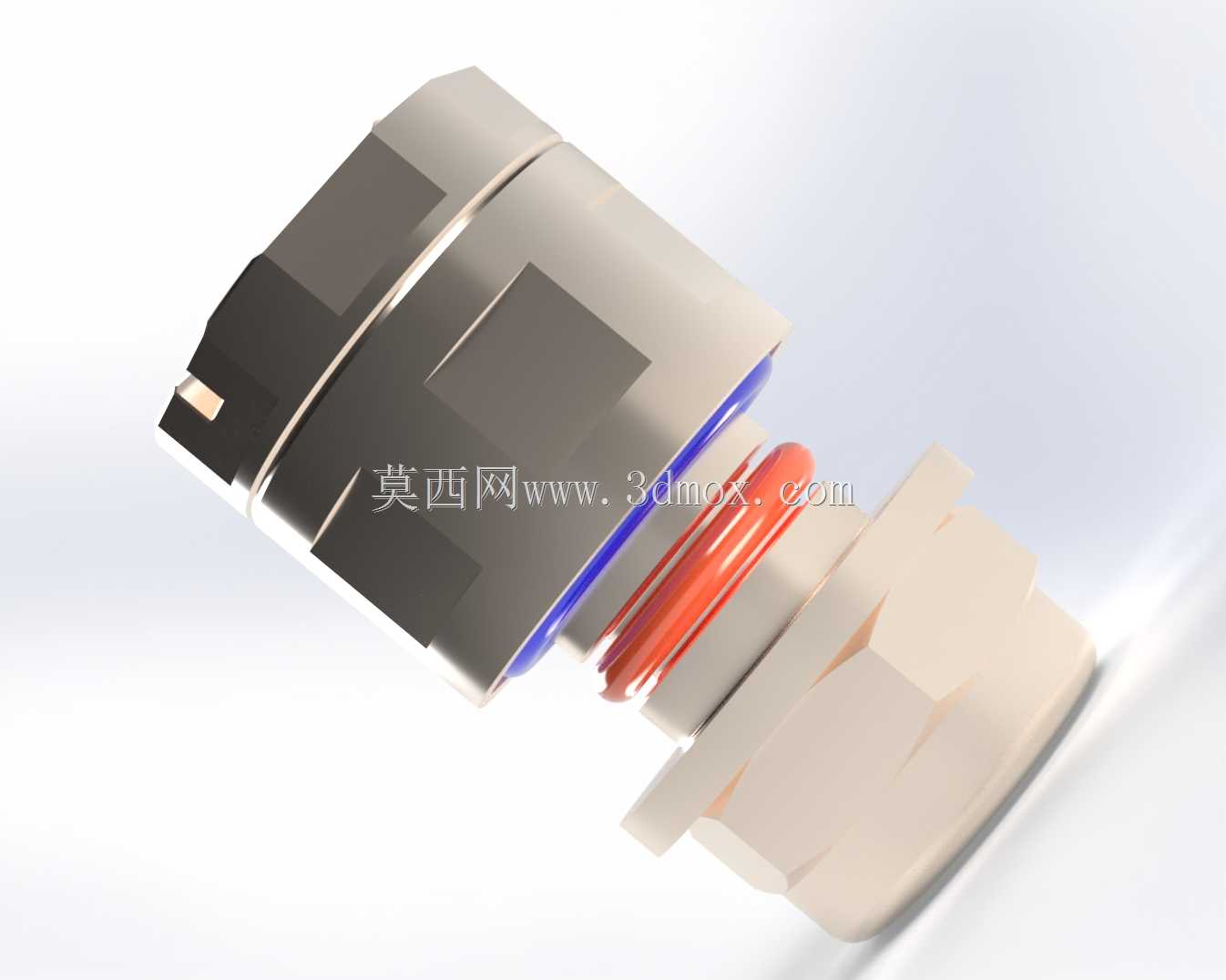

从外形尺寸与安装边界来看，这款气阀的主体最大外径为18mm，总长度控制在32mm，两端的M10外螺纹有效啮合长度为8mm，安装时只需要在安装面板上预留直径11mm的过孔，两端使用M10规格的锁紧螺母或者直接对接同规格内螺纹接头即可完成固定，不需要额外设计复杂的安装支架。安装时需要注意预留至少5mm的周边操作空间，方便后期维护时拆卸密封件进行更换，同时要避免安装位置靠近高温热源，防止透明外壳受热变形影响密封性能。在气路布局时，这款气阀可以直接串联在直径6mm的气路软管回路中，不需要额外变径，通流能力可以满足最高0.6MPa工作压力下的10L/min流量需求，完全覆盖小型气动设备、水下机器人浮力调节系统的流量要求。

在结构细节处理上，这款气阀的阀芯导向部位设计了0.1mm的均压槽，避免阀芯运动时因为单侧气压受力不均出现卡滞问题，所有的棱角部位都做了R0.3mm的圆角处理，既避免装配时划伤密封件，也能减少应力集中，提升塑料外壳的抗冲击性能。内部的弹簧选用了304不锈钢材质，避免在潮湿或者水下环境中出现锈蚀，影响阀芯的复位精度，弹簧的预紧力经过调校，在0.1MPa的气压下就能推动阀芯完成开启动作，同时在失压状态下能可靠复位，切断气路，避免出现气体泄漏导致的设备功能失效。
