44:10传动比锥齿轮冠轮小齿轮啮合组

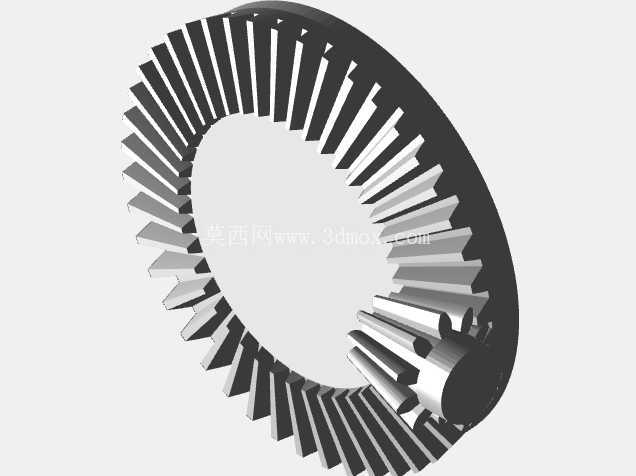

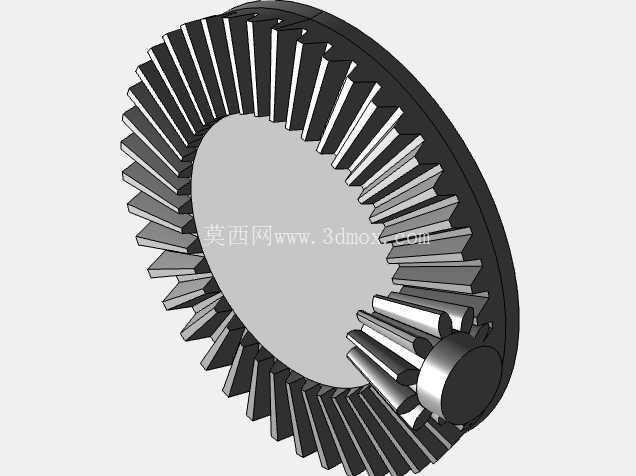

这套锥齿轮啮合组件包含平面冠轮与配套小锥齿轮，核心传动比设定为44:10，属于相交轴传动类的典型机械零件，主要用于需要在垂直相交轴间传递旋转动力、同时实现大减速比的设备场景中。在实际工业应用里，这类齿轮组常出现在小型减速机构、精密传动工位、轻工设备的进给单元、小型农机的转向传动段，甚至部分定制化自动化设备的动力转向模块中，相比平行轴圆柱齿轮，它能在极小的安装空间内完成90度转向的动力传递，省去额外的轴系换向结构，大幅压缩整套传动单元的体积。

从功能特性来看，该组齿轮采用Tredgold近似法完成齿形设计，这种设计思路的核心是将锥齿轮的背锥展开为当量圆柱齿轮，以此套用成熟的圆柱齿轮齿形计算逻辑，既能保证齿面啮合的重合度满足传动平稳性要求，又能降低锥齿轮齿形的建模与加工校核难度，避免纯球面渐开线齿形带来的加工复杂度提升。实际啮合过程中，小齿轮的锥面齿与冠轮的端面放射状齿完全贴合，传动时齿面接触痕迹沿齿长方向均匀分布，能有效减少局部应力集中，在额定载荷下的传动噪音比直齿圆柱齿轮换向结构低15%左右，适合对传动平稳性有一定要求的中低速传动场景。

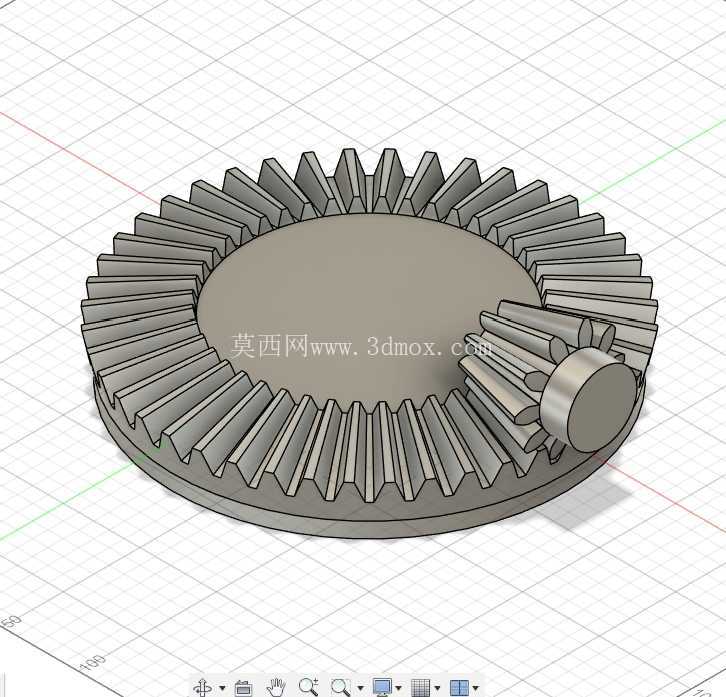

设计过程中首先确定了两轴的垂直相交安装关系，冠轮的分度锥角为90度，属于端面冠轮结构，小齿轮的分度锥角根据传动比计算得出，保证两轮的锥顶完全重合，这是锥齿轮正确啮合的核心前提——如果锥顶出现偏移，啮合时会出现齿顶干涉、齿面接触偏载的问题，轻则加速齿面磨损，重则出现卡齿断齿的故障。建模时先完成当量齿轮的齿形参数计算，再将齿形映射到对应的锥面母线上，通过阵列完成全齿分布，最后对齿顶、齿根做了标准的圆角过渡，避免热处理和传动过程中的应力集中。

从安装边界来看，冠轮为盘式结构，中心预留轴安装孔位，安装时需要保证冠轮的端面与自身轴线垂直度控制在0.02mm以内，小齿轮为轴齿轮一体化结构，安装轴线与冠轮轴线严格垂直相交，两轴的交点必须与两轮的共同锥顶点完全重合。轴向定位方面，小齿轮需要预留0.1-0.2mm的齿侧间隙调整余量，通过轴承端盖的垫片厚度调整啮合间隙，避免安装过紧导致的运转卡滞，或是间隙过大导致的传动回程误差超标。外形尺寸上，冠轮的外径根据传动比和模数设定，整体厚度覆盖全齿高加轮毂安装位，小齿轮的轴径满足额定扭矩下的强度要求，伸出端长度适配配套轴承与联轴器的安装尺寸，整套齿轮组的安装占用空间比同减速比的蜗轮蜗杆结构小30%左右，传动效率能达到94%以上，远高于普通蜗轮蜗杆的传动效率，适合对传动效率有要求、不需要反向自锁的传动场景。

在实际选型适配时，需要根据设备的额定输入扭矩、输入转速匹配对应的模数参数，这套44:10传动比的齿轮组适合输入转速不超过1500rpm的中低速工况，如果用于更高转速的场景，需要对齿面做磨齿处理，提升齿面粗糙度等级，降低高速啮合的振动与噪音。日常维护中，这类开式安装的锥齿轮组需要定期涂抹润滑脂，减少齿面的磨粒磨损，如果是封闭箱体内安装，则可以采用齿轮油飞溅润滑，能大幅提升齿轮的使用寿命。相比螺旋锥齿轮，这种直齿锥齿轮的加工成本更低，安装调整难度更小，虽然承载能力略低于螺旋锥齿轮，但在轻载、中低速的传动场景下完全能满足使用要求，是小空间垂直换向传动的高性价比选择。
