V型四缸往复式蒸汽动力装置结构

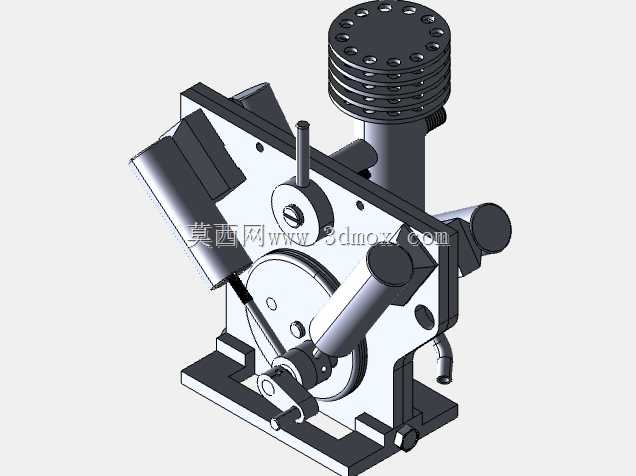

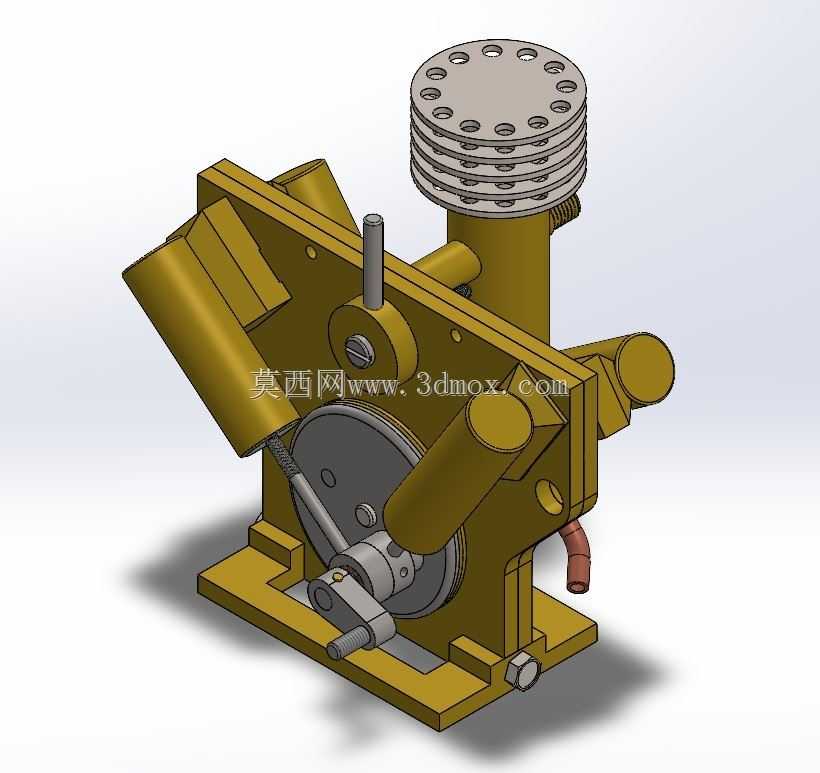

　　这款V型布局的四缸往复式蒸汽动力结构，核心面向小型动力演示、热能动力教学以及复古动力装置复刻场景使用，区别于传统直列排布的往复动力结构，V型缸体的排布方式能够在有限的安装空间内压缩整机轴向尺寸，同时让四个缸的做功冲程形成更均匀的相位差，大幅降低动力输出端的扭矩波动，减少飞轮端的配重需求。从实际功能逻辑来看，整机依靠蒸汽介质进入缸体推动活塞做往复直线运动，通过与活塞铰接的连杆将直线作用力传递到曲轴部位，转化为曲轴的旋转扭矩对外输出，顶部带多组通孔的缸盖结构用于蒸汽管路的接入与废气排出，侧面布置的管路用于缸体的介质导通，底座预留的安装孔位可以直接将整机固定在安装基座上，不需要额外设计转接支架。

　　在结构设计思路上，四个缸体分为两组成V型夹角布置在曲轴箱两侧，每侧两个缸体的连杆共同连接到曲轴的对应曲柄销上，这种布局能够让曲轴的受力更均衡，避免单侧受力带来的曲轴弯曲变形问题；曲轴端集成的飞轮结构利用自身转动惯量储存能量，抵消活塞往复运动到上下止点时的动力中断间隙，保证输出轴转动的连续性；缸体与曲轴箱的连接部位采用定位止口设计，装配时能够快速保证缸孔与曲轴轴线的位置精度，降低装配过程中的尺寸链累计误差。

　　从安装边界来看，整机的重心集中在底座区域，V型缸体向两侧倾斜的结构不会让整机高度过高，安装时只需要保证底座安装面的平面度公差在合理范围内，就可以避免曲轴运转过程中出现附加的弯曲载荷；曲轴的输出端伸出曲轴箱侧盖，预留的轴径尺寸可以直接连接联轴器或者带轮，适配不同的负载连接需求，不需要额外对输出轴进行二次加工。在实际应用中，这类小型往复式蒸汽动力结构既可以作为热能动力教学的演示教具，让学习者直观理解曲柄连杆机构的运动逻辑、往复式动力的做功过程，也可以作为小型复古动力装置的核心动力单元，搭配小型蒸汽发生装置驱动低转速负载，缸体部位的散热结构设计能够让缸壁温度保持在合理区间，避免长时间运转时出现过热问题，各个运动副的位置都预留了润滑空间，日常维护时只需要在对应位置加注润滑脂就可以保证运转顺畅，不需要复杂的维护工序。

　　从结构细节来看，活塞与缸壁的配合间隙经过合理设计，既可以保证蒸汽介质不会出现过量泄漏，也不会因为间隙过小导致热胀后出现卡滞问题，连杆两端的铰接部位采用销轴连接，装配时可以通过调整销轴的配合精度来控制运动副的间隙，避免运转过程中出现过大的冲击噪音，曲轴的支撑部位采用双侧支撑结构，相比单侧悬臂的曲轴支撑方式，能够承受更大的输出扭矩，减少曲轴运转过程中的挠度变形。
