同轴式行星齿轮传动组件结构设计

项目分类:齿轮 发布时间:2026-05-29 ID:1163653
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计
  • 同轴式行星齿轮传动组件结构设计

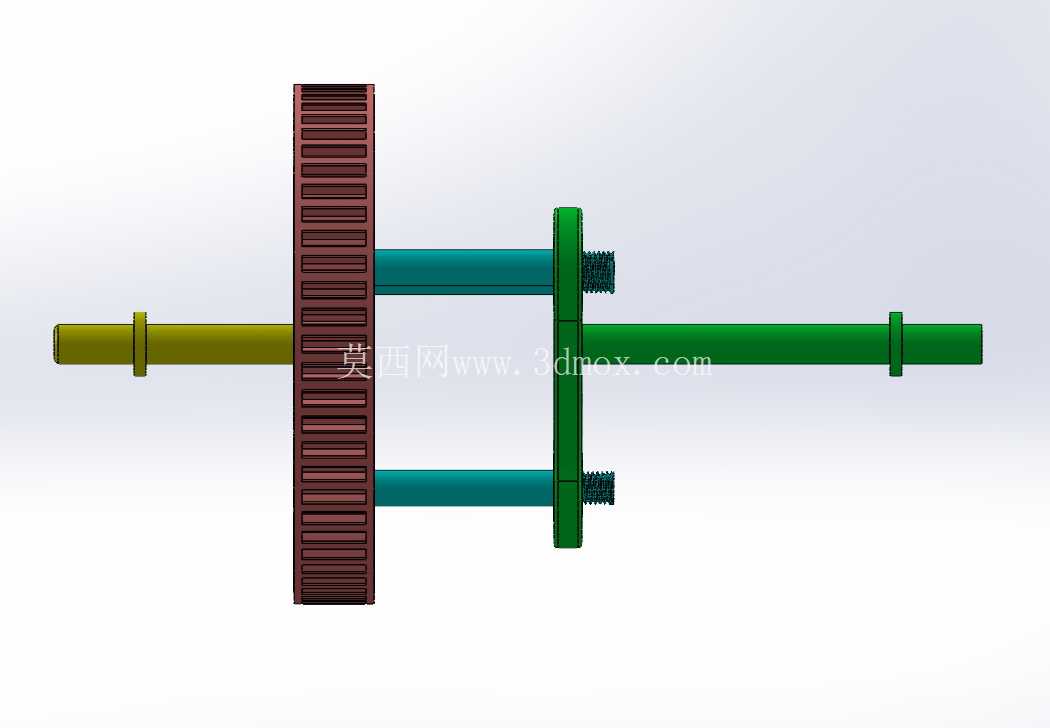

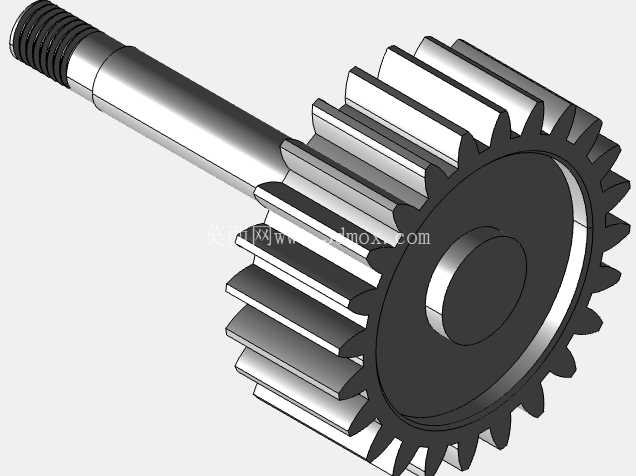

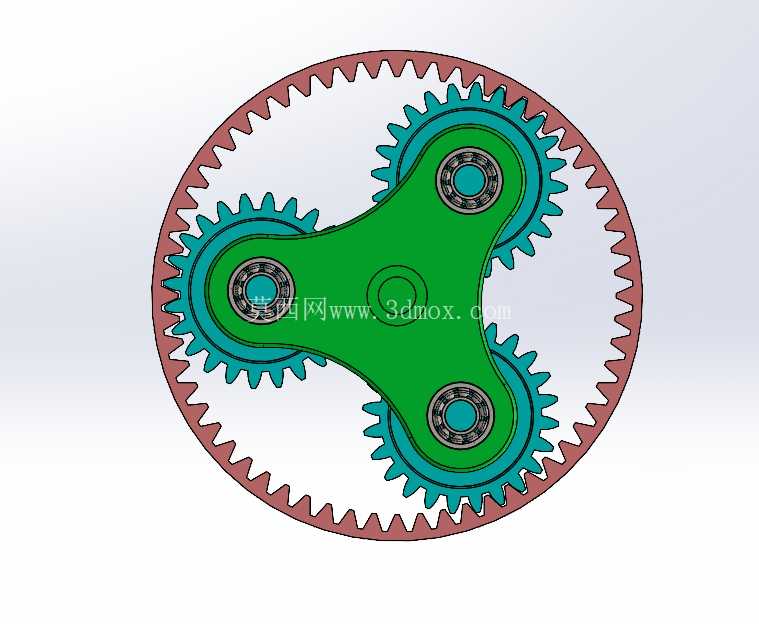

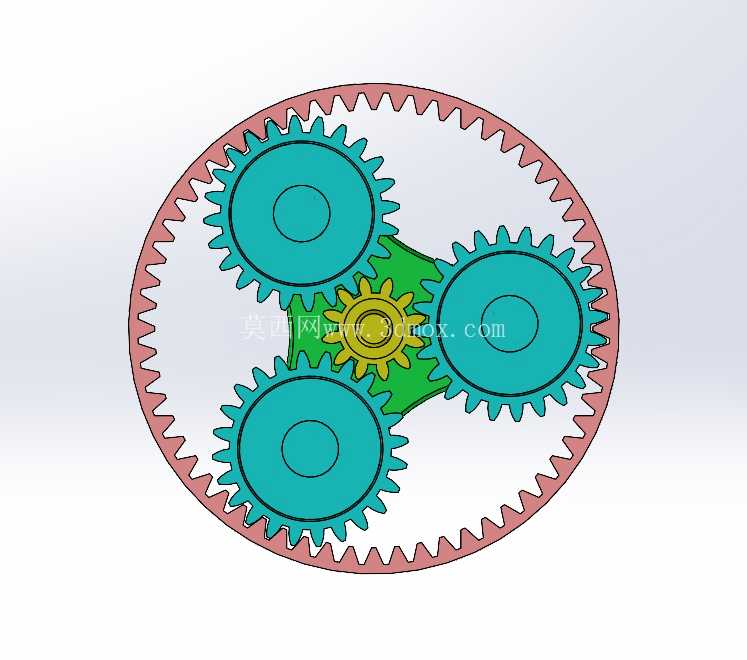

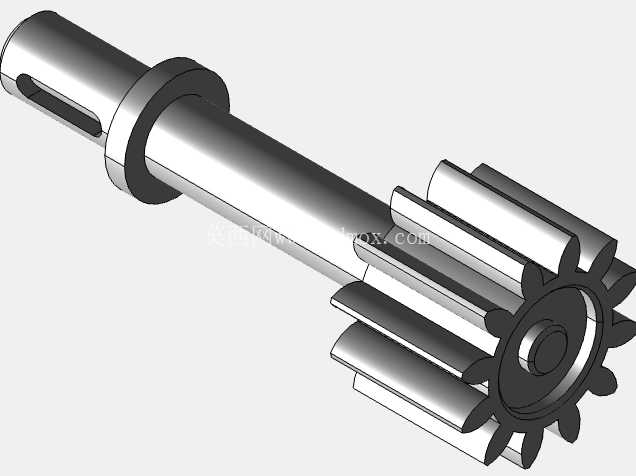

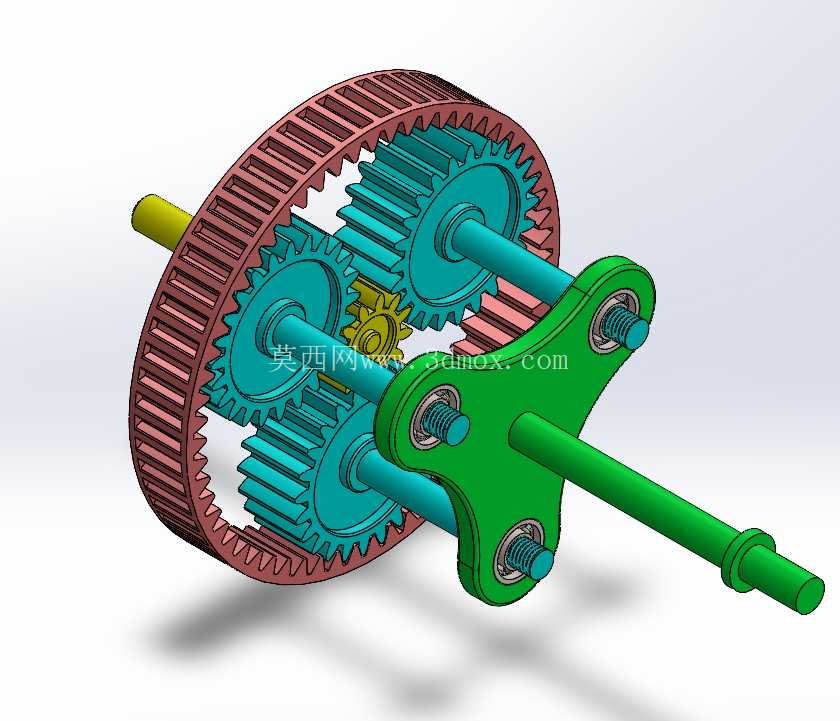

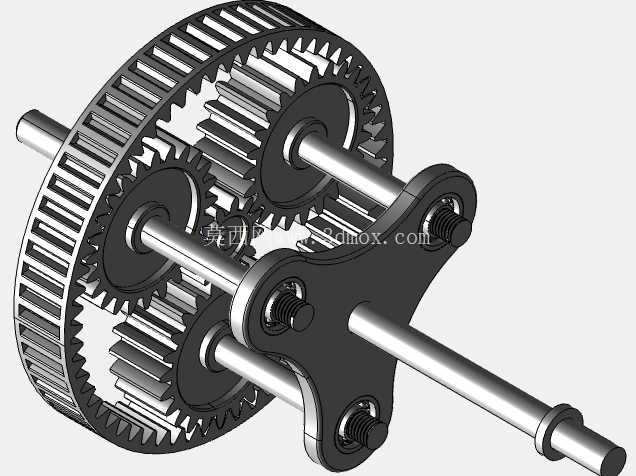

  这套行星齿轮传动组件,核心采用NGW型单排行星轮系布局,在常规工业传动场景中,常作为小空间大传动比减速单元嵌入动力传输链路,适配伺服电机、直流驱动电机等原动机的输出端,完成转速匹配与扭矩放大的核心功能,常见于轻工输送设备、小型自动化变位机构、电动执行器的动力传输段,也可作为多级减速箱的首级或末级传动单元使用。从结构设计逻辑来看,整套组件采用同轴输入输出布局,输入轴与太阳轮通过花键过盈配合实现周向固定,避免平键连接带来的应力集中问题,三个行星轮沿太阳轮周向120度均布,通过滚针轴承安装在行星架的悬臂销轴上,销轴与行星架安装孔采用H7/k6过渡配合,端面通过内六角螺钉加止动垫圈锁止,防止运转过程中销轴窜动脱落。

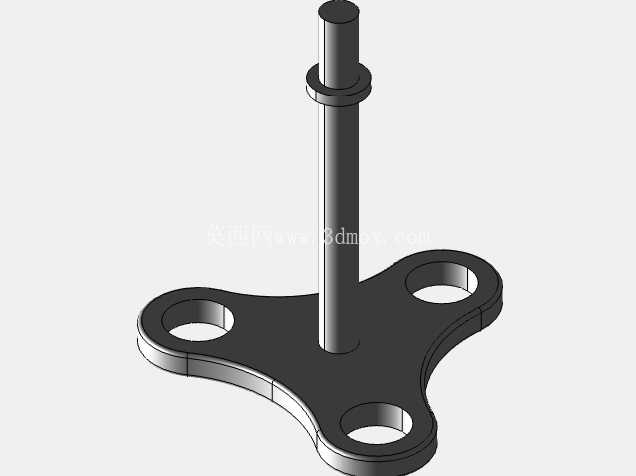

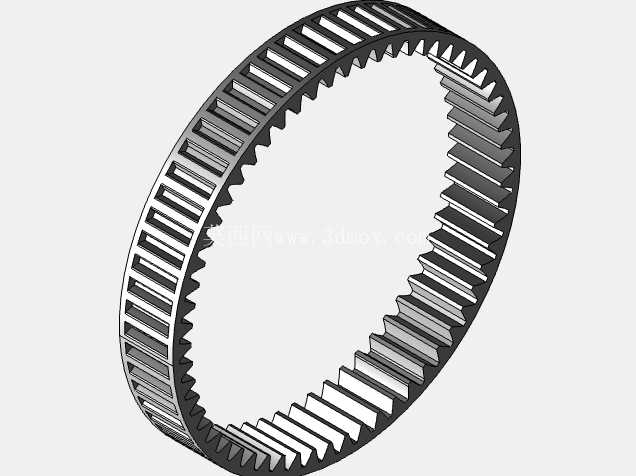

  内齿圈采用分体式固定结构,外圈设置定位止口,可直接与设备壳体的安装位配合,通过端面螺栓完成固定,齿圈与壳体的配合公差选用H7/h6,保证装配后齿圈的同轴度误差控制在0.02mm以内,避免轮系啮合出现偏载。行星架采用双侧板一体式结构,输出轴与行星架后端通过一体锻造成型,相比焊接式行星架,整体刚性提升40%以上,可承受更大的冲击载荷,输出轴端设置标准轴伸与键槽,可直接连接负载端的联轴器或传动轮,轴肩位置设置密封圈安装槽,适配骨架油封完成传动腔的密封,防止润滑脂泄漏同时阻挡外界粉尘进入啮合区域。从安装边界尺寸来看,整套组件的最大外圆为内齿圈的齿顶圆直径,轴向总长度从输入轴轴端到输出轴轴端的尺寸可根据实际安装空间调整,本次设计的标准款轴向尺寸控制在180mm以内,径向最大尺寸120mm,相比同功率等级的定轴轮系减速机构,径向尺寸缩小35%左右,非常适合安装空间受限的紧凑型设备。轮系的啮合参数经过优化,太阳轮与行星轮、行星轮与内齿圈的啮合侧隙控制在0.08-0.15mm之间,既保证高温工况下轮齿热膨胀不会出现卡滞,又能避免侧隙过大带来的传动回差,满足多数自动化设备的定位精度要求。

  齿轮材料选用20CrMnTi合金结构钢,经过渗碳淬火处理后齿面硬度达到HRC58-62,芯部硬度保持HRC30-35,兼顾齿面耐磨性与芯部抗冲击韧性,行星架采用40Cr调质处理,硬度控制在HB240-280,销轴采用GCr15轴承钢淬火处理,保证转动副的耐磨性能。润滑方式采用脂润滑,装配时在啮合区域与轴承位置填充3号锂基脂,可满足常温工况下长期免维护运行,若用于高转速、连续运转的工况,可在行星架位置增设通油孔,适配稀油润滑方案。在实际选型应用中,需要注意输入轴与原动机输出轴的同轴度误差不超过0.1mm,输出轴与负载的连接优先选用弹性联轴器,抵消安装过程中的同轴度误差,避免附加弯矩对轴承与轮齿造成额外载荷。

  整套轮系的传动效率可达到97%以上,单级传动比覆盖3-10的区间,可通过调整太阳轮与内齿圈的齿数比灵活调整传动比,满足不同转速扭矩的匹配需求。设计过程中对行星轮的均载做了针对性优化,行星架上的销轴孔采用位置度公差0.01mm的加工精度,三个行星轮的齿厚公差控制在0.005mm以内,保证三个行星轮同时参与啮合,载荷分配不均匀系数控制在1.1以内,避免单个行星轮受力过大出现断齿失效。内齿圈的齿向做了微量修形,补偿受载后行星架变形带来的齿向偏载,提升轮系的承载能力与运转平稳性,降低啮合过程中的噪音水平,空载运转时的噪音可控制在60分贝以内,满足多数民用与工业设备的噪音要求。
