MANV12柴油发动机排气罩结构设计

在重型商用车、大型工程机械以及固定式柴油发电机组的动力单元布局中，V12柴油发动机的排气系统附属构件一直是结构设计环节需要重点考量的部分，排气罩作为覆盖在排气歧管外侧的核心构件，并非简单的防护外壳，其结构合理性直接影响动力舱的热管理效率、周边管线的防护可靠性以及发动机本体的维护便捷性。

从实际装车场景来看，MAN V12发动机多用于大吨位重载牵引车、大型矿用设备以及高功率备用发电机组，这类应用场景下动力舱内部布局紧凑，排气歧管工作时表面温度极高，排气罩首先要承担的就是热隔离功能，避免高温直接辐射到周边的燃油管路、线束以及冷却系统管线，防止管线长期受高温烘烤出现老化开裂，引发设备故障。同时，排气罩还要兼顾气流引导作用，配合动力舱的散热风道，将排气歧管散发的热量顺着预设的导流路径导出舱外，避免热量在动力舱内部淤积，导致进气温度升高影响发动机燃烧效率。

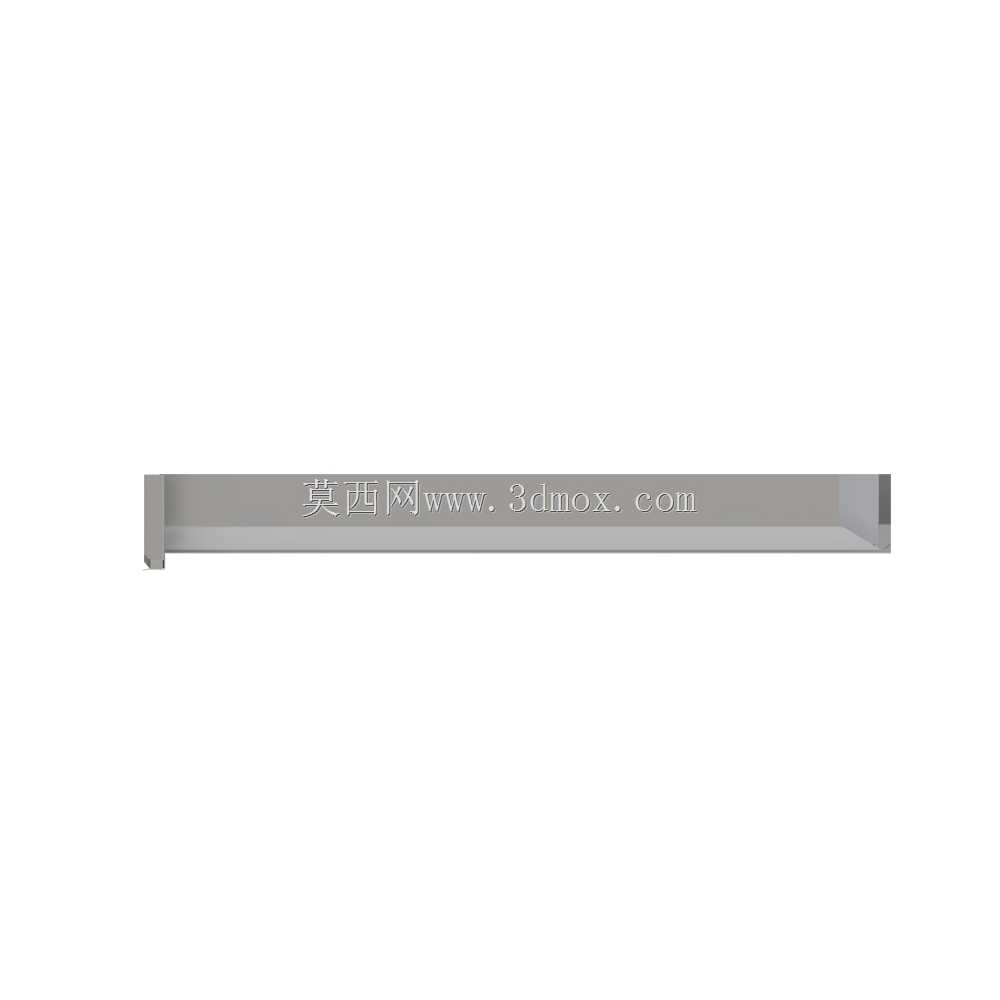

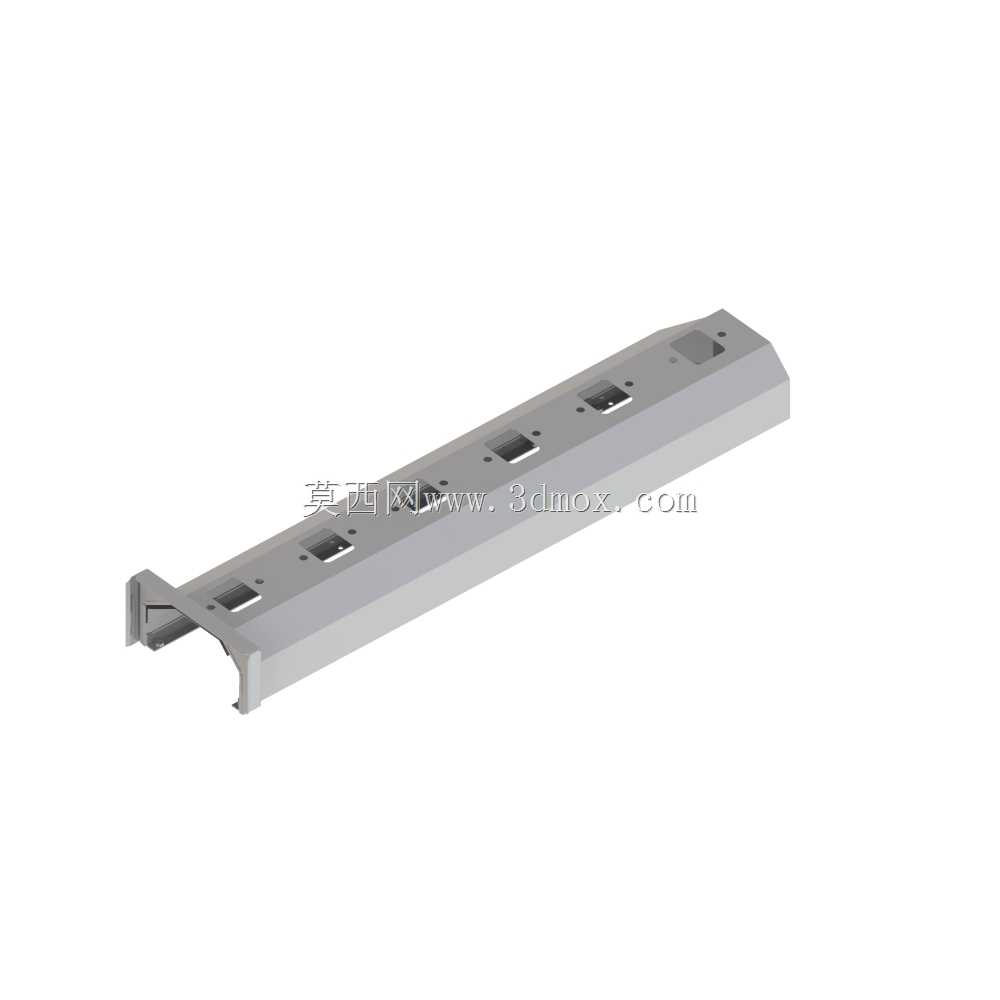

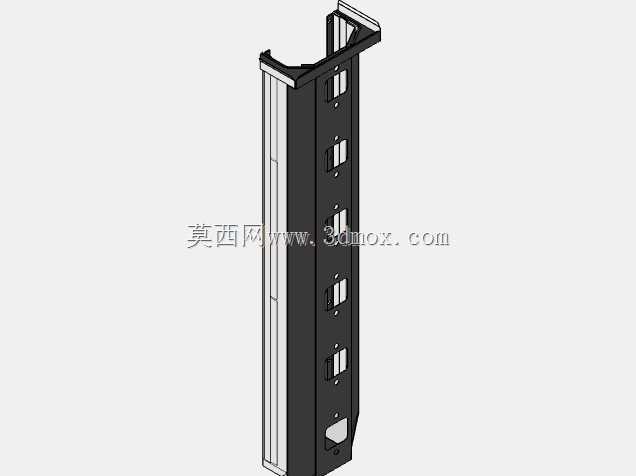

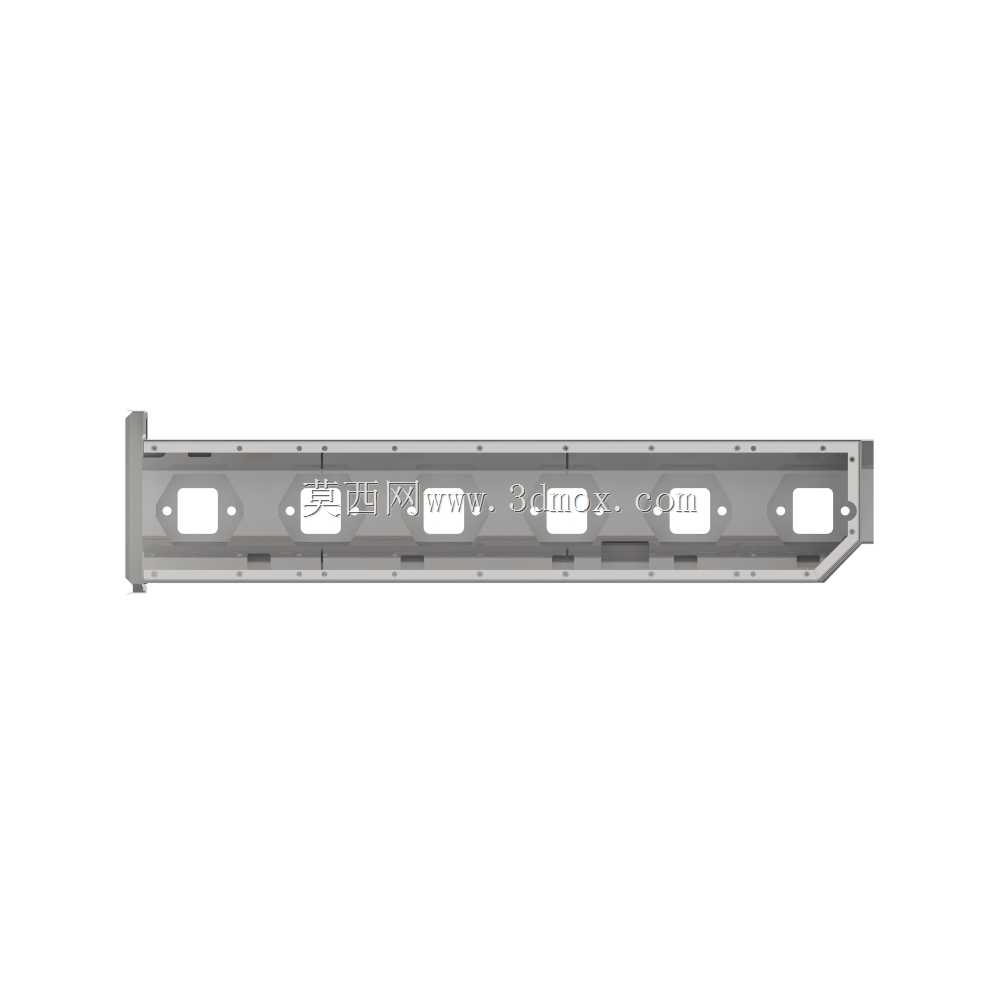

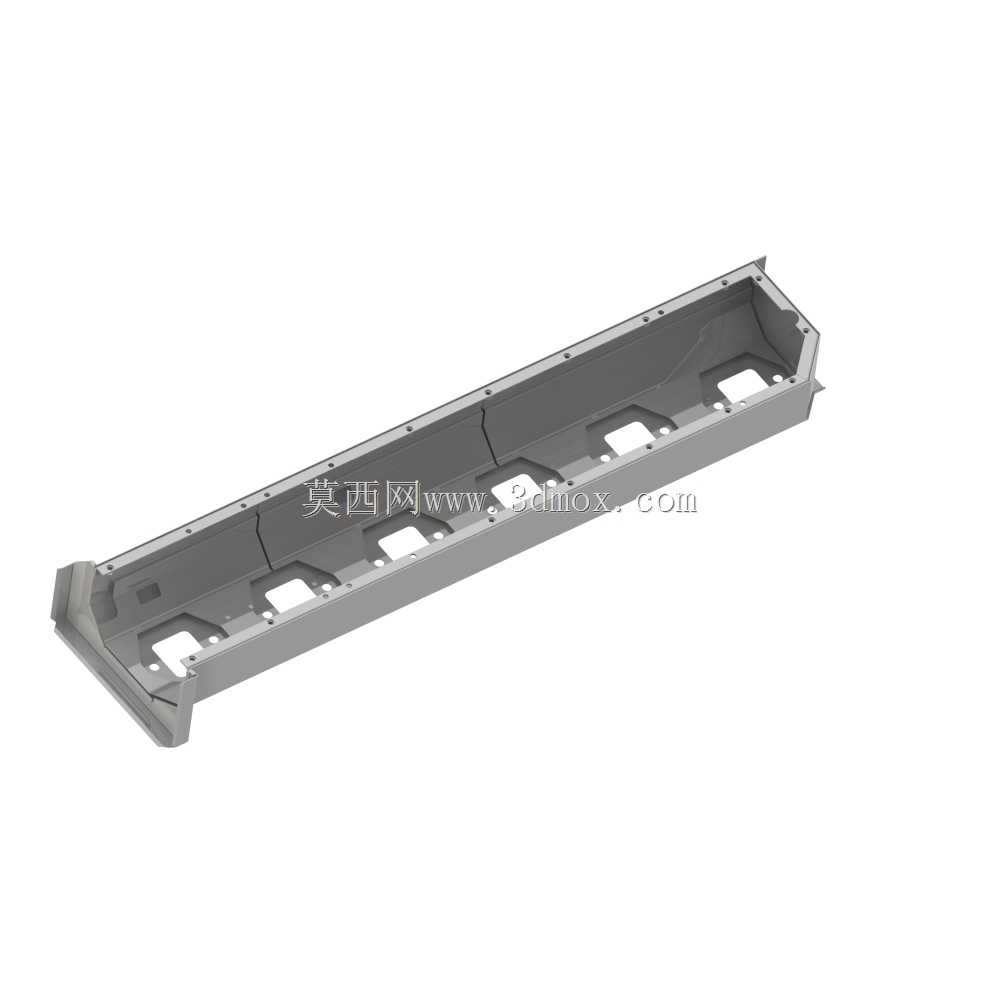

这款排气罩整体采用长条形钣金拼焊结构，整体轮廓完全匹配V12发动机单侧排气歧管的排布走向，长度方向覆盖整列6个气缸的排气端口位置，安装边沿着罩体周圈布置，每间隔固定距离设置一个安装孔位，孔位的位置度公差需要严格控制，确保装配时能够和缸盖侧面的安装基座完全贴合，避免出现安装应力导致罩体变形。罩体的截面采用多段折弯成型的异型结构，并非规则的矩形或弧形，靠近缸盖的一侧设计有内凹的避让空间，用来避开排气歧管的固定螺栓、温度传感器接头等突出结构，防止装配时出现干涉；外侧则设计有向外延伸的导流翻边，翻边的角度经过反复校核，能够和动力舱内部的散热气流方向形成匹配，减少气流流经时的紊流，提升散热效率。

从设计思路层面，这款排气罩没有采用一体冲压成型的方案，而是选择多块金属板焊接拼接的结构，主要是考虑到V12发动机排气罩的整体长度较长，一体冲压需要大吨位的冲压设备以及大尺寸的冲压模具，小批量生产场景下模具成本占比过高，而采用数控折弯后焊接的工艺，既能保证结构强度，也能灵活调整局部结构，适配不同配置版本发动机的外围布局差异。焊接位置主要集中在罩体的折弯拼接处以及安装边和罩体主体的连接位置，所有焊缝都采用连续密封焊，避免发动机运行时的振动导致焊缝开裂，同时焊接后会对焊缝进行打磨处理，减少应力集中点，罩体表面做耐高温的防腐涂层处理，能够长期耐受排气侧的高温环境以及动力舱内的油污、水汽侵蚀。

安装边界方面，这款排气罩的安装基准面完全贴合缸盖侧面的加工平面，安装时需要在结合面处铺设耐高温的密封垫片，一方面防止舱内的灰尘、油污溅到高温的排气歧管上产生油烟，另一方面也能减少热量通过安装接触面传递到缸盖的其他非耐高温部件上。罩体上预留的传感器避让孔位置，需要和排气温度传感器的安装位置完全对正，孔边做翻边处理，避免传感器线束和罩体的锐边接触磨损。在罩体的两端还设计有小型的固定支脚，支脚通过螺栓连接在发动机缸体的附属安装位上，分担长条形罩体中部的安装应力，避免发动机长期运行产生的振动导致罩体中部出现共振变形，甚至出现断裂脱落的问题。

在实际的结构验证环节，这类排气罩需要经过热变形仿真校核，模拟发动机满负荷运行时的温度场分布，确认罩体在最高工作温度下的变形量在允许范围内，不会和周边的运动部件、管线产生干涉；同时还要经过振动疲劳测试，模拟发动机全转速区间的振动频率，确认罩体的固有频率避开发动机的常用共振区间，防止长期振动出现疲劳损坏。对于培训场景下的三维建模练习而言，这款排气罩的结构涵盖了钣金折弯、焊接拼合、安装孔位排布、避让结构设计等多个典型的机械结构设计要点，能够帮助建模者熟悉动力系统外围覆盖件的设计逻辑，理解实际装车场景下结构设计需要考量的各类边界约束，而非单纯的外形曲面绘制。
