车用12V通用雨刮驱动电机结构设计

在商用车、改装房车、工程作业车辆以及老旧乘用车型的雨刮系统维修、改装场景中，12V规格的通用雨刮电机是核心驱动部件，这类电机需要适配不同车型的雨刮连杆机构安装位，同时要在户外颠簸、温湿度变化大的工况下保持稳定输出，因此建模过程中需要优先匹配实际安装的边界约束，而非单纯追求外观曲面的极致还原。

从实际功能来看，这类雨刮电机集成了减速机构，将直流电机的高转速低扭矩输出，通过齿轮组降速增扭后，带动输出轴做往复摆动，最终驱动雨刮臂完成风挡玻璃的刮拭动作，输出端的螺纹轴段是用来锁紧雨刮传动摇臂的关键结构，建模时需要保证螺纹段的长度、轴径与通用摇臂的安装孔位匹配，轴端的光轴段要和连杆衬套的配合公差保持在合理区间，避免装配后出现卡滞或者旷量过大的问题。

建模过程中，首先确定的是电机主体的安装基准面，也就是端盖侧的平面，这个平面是实车安装时贴紧车身安装支架的定位面，端盖上分布的几个固定凸台的孔位间距，是适配通用安装支架的核心尺寸，需要保证孔位的中心距误差控制在小范围内，否则会出现无法对位安装的问题。电机主体的圆柱壳体部分，直径尺寸参考了市面通用12V雨刮电机的常规规格，长度方向要预留内部电枢、磁钢的安装空间，同时壳体和端盖的配合止口尺寸要符合常规压装配合的公差要求，还原实际生产中的装配逻辑。

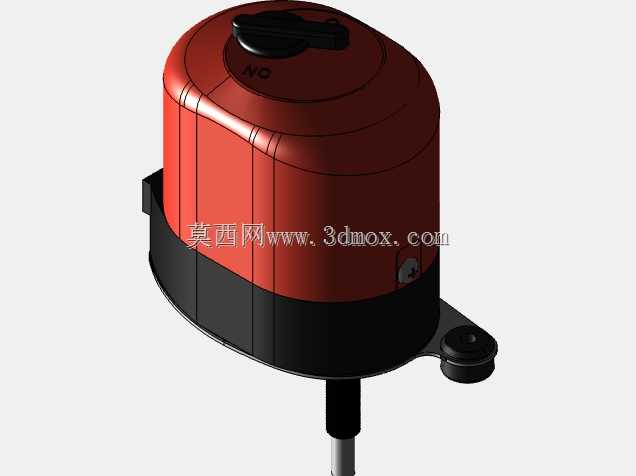

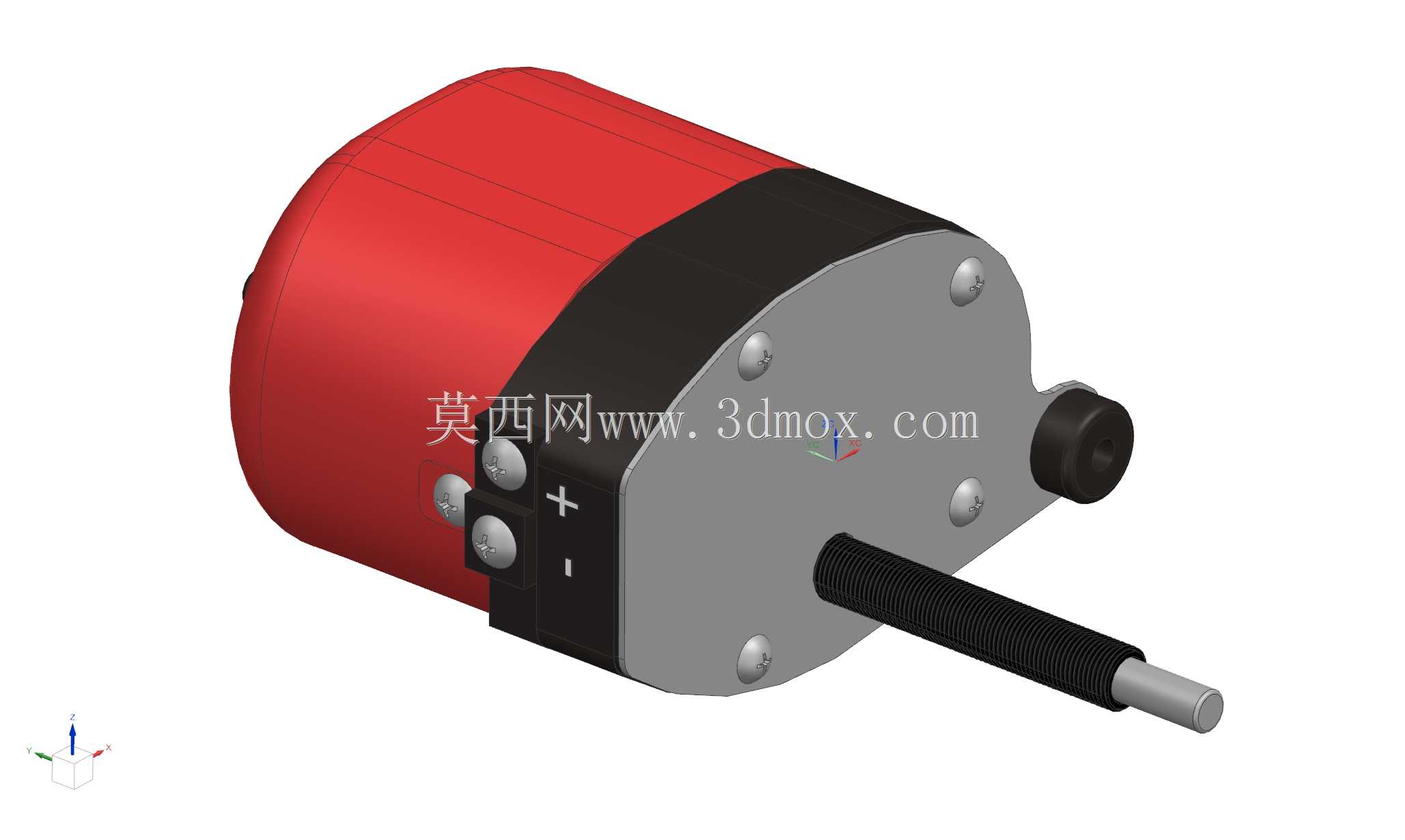

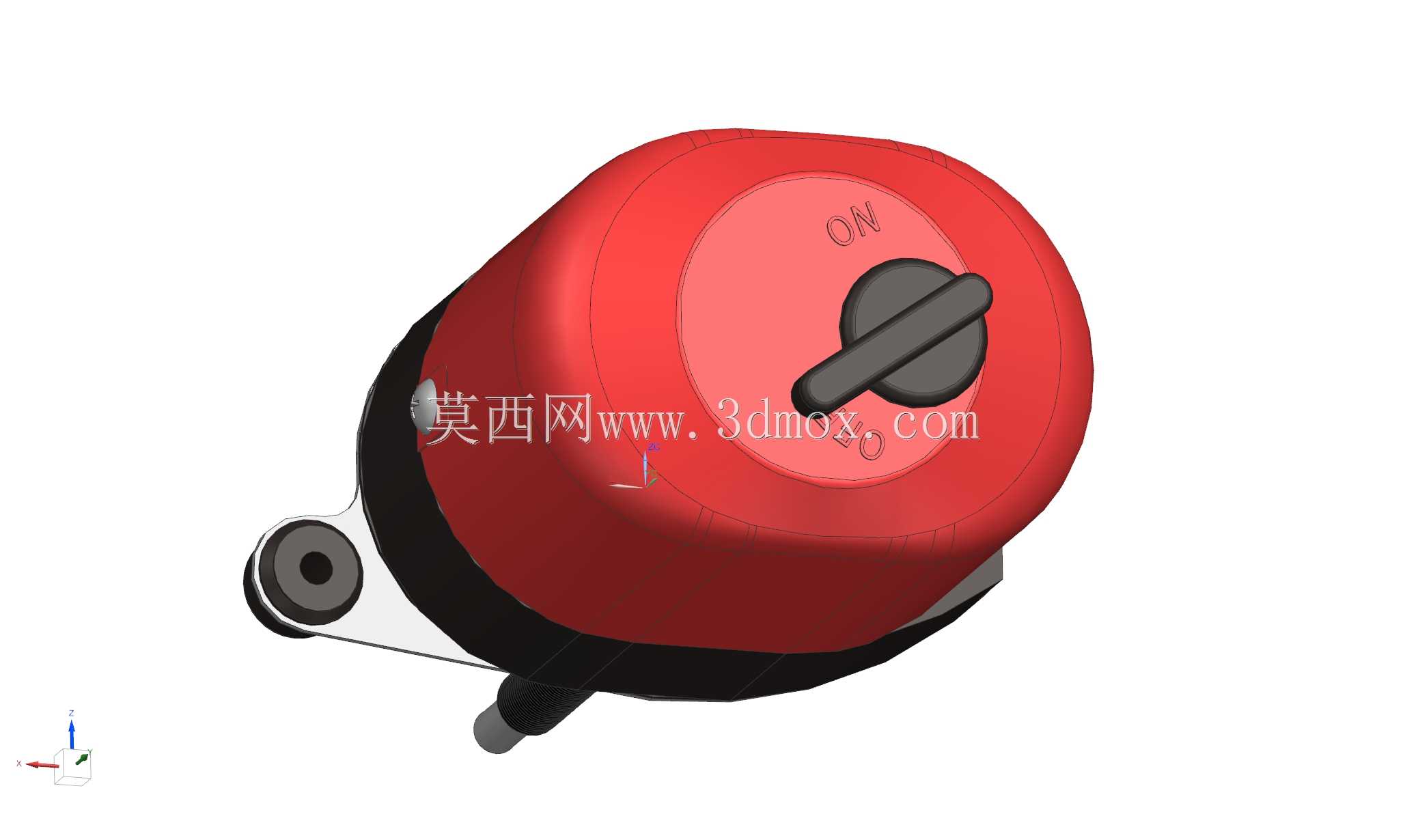

端盖上的接线端子区域，标注的正负极标识位置要和实际产品一致，端子的凸起尺寸、固定螺丝的位置都按照实物的安装逻辑做了还原，方便后续做线束布置的设计人员参考接线空间，避免线束和周边部件出现干涉。侧置的黑色小轴端是雨刮电机的复位触发结构，这个结构是保证雨刮关闭后能回到风挡下沿初始位置的关键，建模时保留了这个结构的外形和安装位置，方便做机构运动仿真时匹配复位信号的触发位置。

在实际选型适配时，这类通用电机可以覆盖大部分12V供电的车型雨刮系统替换需求，不管是自行改装房车的自制雨刮机构，还是老旧车型的配件替换，只要安装孔位、输出轴尺寸匹配，就可以直接替换使用。建模时特意控制了整体外形的包络尺寸，保证模型的外轮廓和实物的最大边界一致，设计人员在做整车布置的时候，可以直接用这个模型做间隙校核，确认电机和周边的通风盖板、雨刮连杆、线束等部件不会出现运动干涉。

从结构特性来看，这类电机的外壳采用卷边压装的工艺，把壳体和前后端盖铆合在一起，建模时还原了壳体和端盖配合处的压接边结构，没有做简化处理，方便做结构工艺分析的人员参考实际的连接形式。输出轴的伸出长度是按照通用雨刮连杆的摆动行程设计的，轴上的螺纹规格匹配通用的雨刮摇臂锁紧螺母，不需要额外加工就可以适配常规配件。

不同于专用车型的定制雨刮电机，通用款的设计核心是最大化适配不同安装场景，因此端盖上的固定孔位采用了对称分布的设计，可以适配不同角度的安装需求，不管是正装、侧装都能找到对应的固定孔位。电机的重量分布也做了合理的还原，主体部分的质量集中在壳体的磁钢和电枢区域，输出端的减速箱部分因为是金属齿轮结构，也保留了对应的体积占比，做整车NVH分析的时候可以参考这个质量分布做振动仿真。

在做运动仿真验证的时候，可以给输出轴设置对应的往复摆动角度，常规雨刮的摆动角度在90度到120度区间，模型的输出轴位置和减速箱的内部结构预留了足够的运动空间，不会出现机构运动干涉的问题。对于需要做雨刮系统二次开发的设计人员来说，这个模型可以直接导入装配环境，搭配雨刮连杆、雨刮臂、雨刮片的模型做整套系统的运动校核，验证刮拭范围是否覆盖风挡的要求区域，同时检查电机在最大摆动角度时是否和周边部件存在碰撞风险。
