老式车用头灯调光控制开关结构

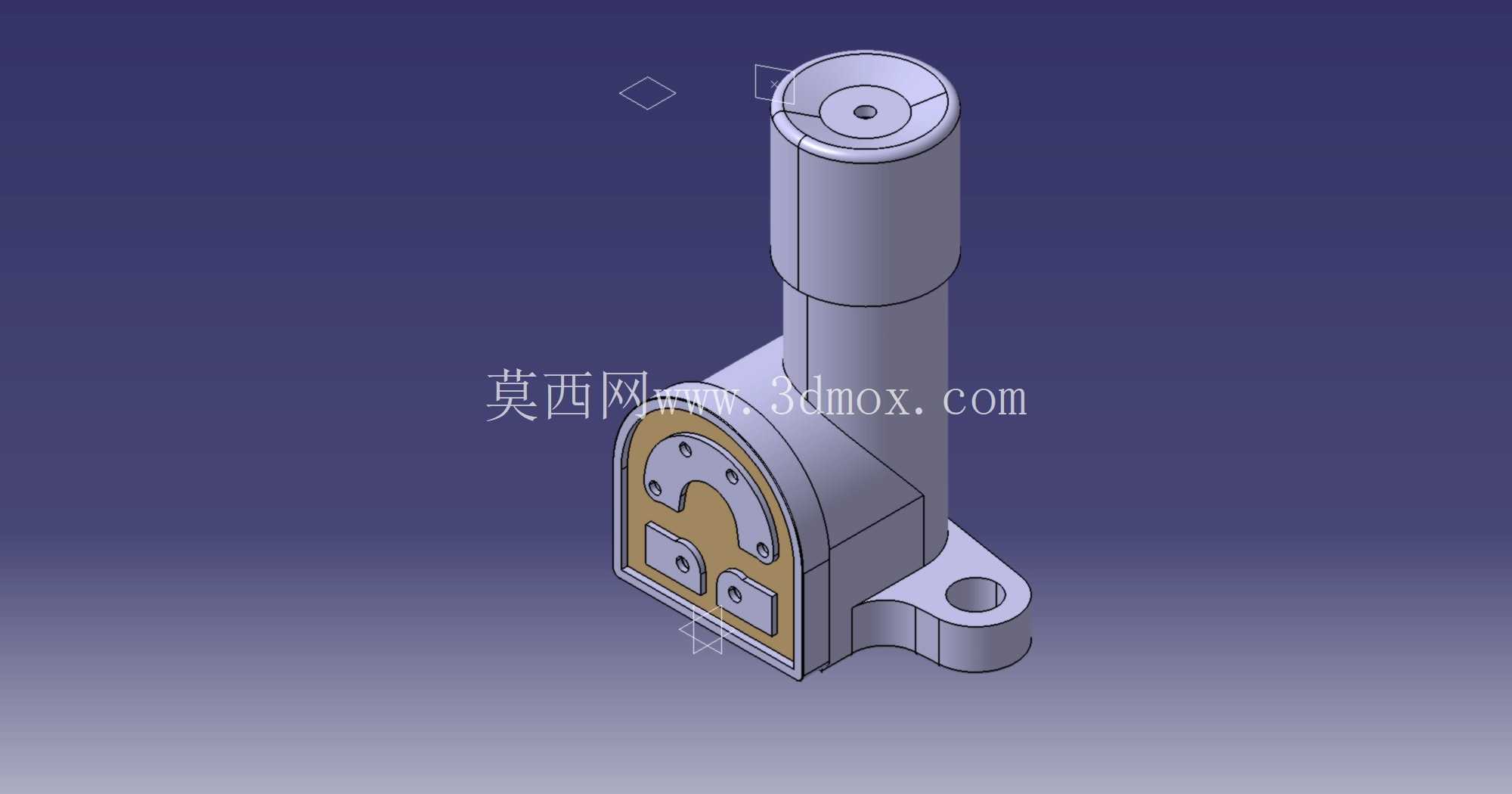

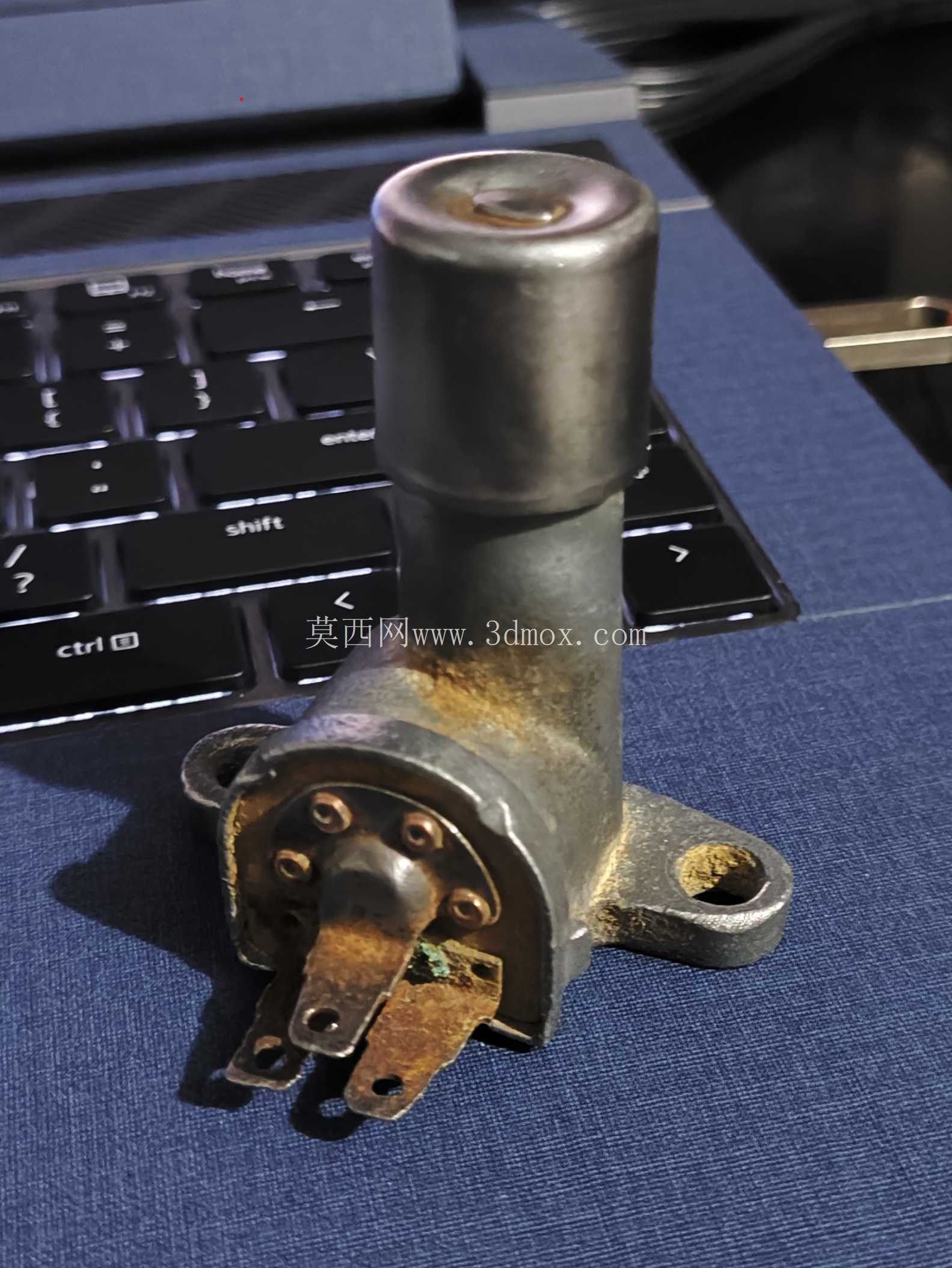

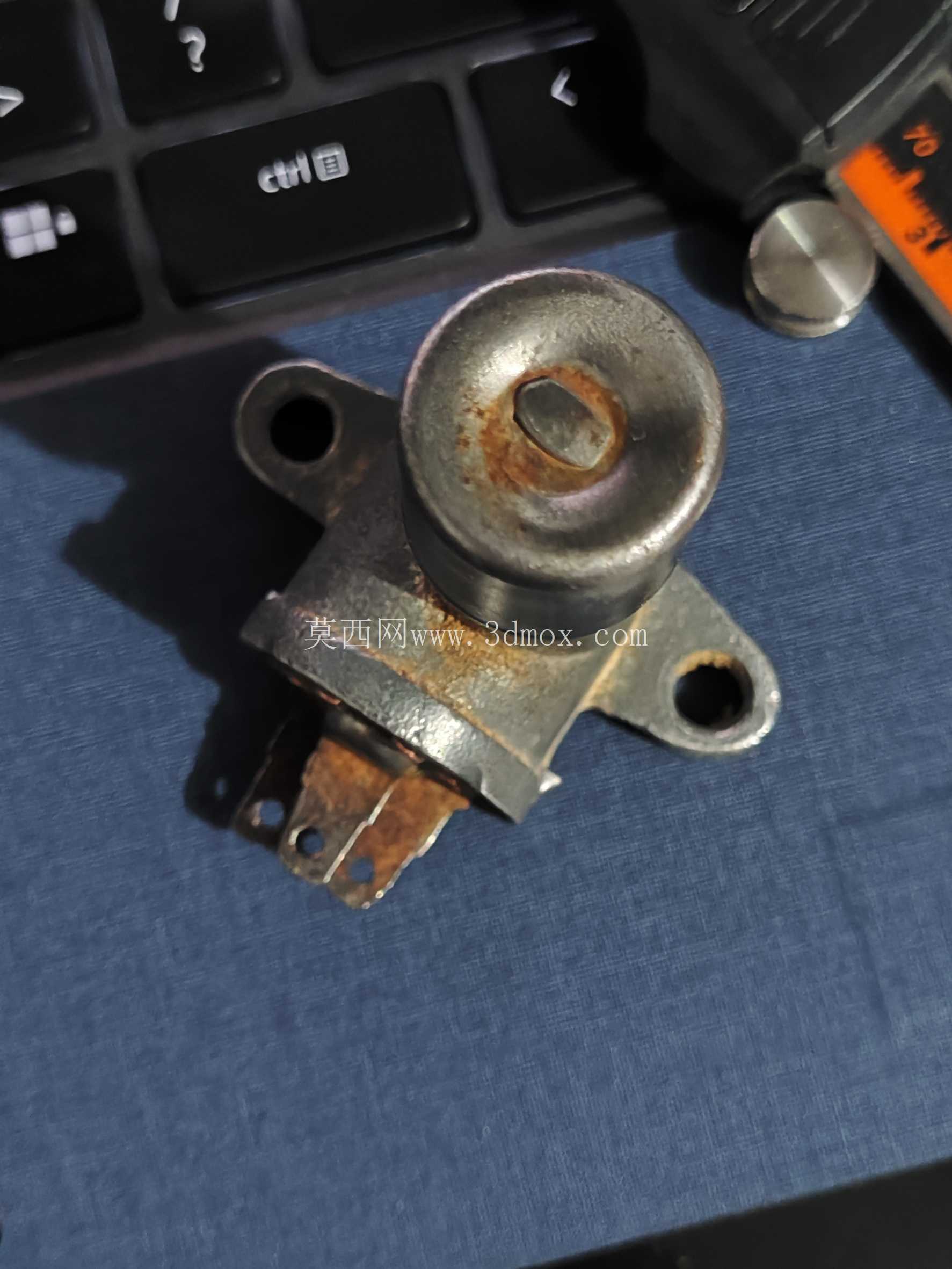

　　这款车用头灯调光控制部件，主要适配早年通用旗下多款车型及雪佛兰皮卡的照明系统回路，承担车辆前照灯亮度档位切换、远近光调节的核心控制功能，是老式乘用车辆驾驶舱照明控制系统里的关键执行与操作结合部件。从结构设计来看，整体采用立式柱体加侧置安装基座的布局，上部的圆柱段是操作端的延伸结构，内部预留了拨杆或旋转操作的传动空间，柱体顶端的中心孔位是操作件的定位安装点，可匹配原车的操作拨杆或旋钮，实现转动或提拉的操作动作传递。侧置的基座部分采用带安装耳的异形结构，安装耳上开设的通孔用于将整个开关固定在驾驶舱仪表台下方的安装支架上，安装孔的位置与周边的避让空间完全适配对应车型的安装位，不需要额外做支架改装即可完成原位装配。

　　基座正面的弧形盖板是内部触点组件的防护结构，盖板上的两个对称固定孔用于将盖板锁紧在基座本体上，既可以隔绝驾驶舱内的灰尘、水汽进入开关内部造成触点氧化，也能对内部的弹簧、触点、导电片等精密部件形成机械防护，避免日常驾驶过程中的震动导致内部构件移位。从功能实现逻辑上，这款调光开关通过操作端的动作带动内部的凸轮结构转动，推动不同组的导电触点闭合或断开，以此接通不同阻值的照明回路，实现头灯的亮度档位切换，同时兼顾远近光的切换触发，内部的触点采用耐磨导电材质，可承受车辆照明回路的额定工作电流，避免长时间使用后出现触点烧蚀、接触不良的问题。

　　在实际装车场景中，这类开关安装在驾驶舱驾驶员侧腿部上方的仪表台内侧，操作端延伸至驾驶员可便捷触碰的位置，不需要大幅度抬手即可完成调光操作，适配早年车辆的驾驶操作人机工程设计。建模过程中需要重点关注几个尺寸边界：上部圆柱段的外径与安装基座的衔接处做了圆角过渡，避免应力集中导致的结构断裂，圆柱段的长度需要匹配仪表台安装面到操作端的距离，过长会导致操作端突出过多影响驾驶舱空间，过短则会造成操作不便；侧置安装耳的孔位中心距需要严格匹配原车安装支架的孔距，公差控制在0.1mm以内才能保证安装时无强制装配应力，避免长期震动下安装耳出现断裂；基座正面的弧形盖板弧度需要与基座本体完全贴合，接缝处的间隙控制在0.2mm以内，才能达到应有的防护效果。

　　内部的触点安装槽位尺寸需要匹配对应规格的导电触点与复位弹簧，保证操作时的档位清晰感，每个档位的转动阻尼均匀，不会出现档位卡滞或跳档的问题。这类老式车用开关的结构设计，没有过多的冗余结构，所有的外形结构都服务于安装适配与功能实现，柱体部分的壁厚均匀，既满足结构强度要求，也兼顾了当时的生产工艺特性，适合采用压铸工艺完成本体的成型，后续再进行机加工完成孔位与安装面的精度处理。在逆向建模或复刻设计时，需要特别注意内部凸轮的轮廓曲线，曲线的行程直接决定了每个档位的触点接触压力，接触压力过小会导致接触电阻过大发热，压力过大则会造成操作力过重，同时加速触点的磨损。基座与柱体衔接的位置做了加强筋结构，弥补了异形衔接处的结构强度不足，在承受操作时的侧向力时不会出现断裂问题。整个部件的外形没有多余的装饰结构，完全以功能实现为核心，所有的外部结构都对应实际的装配或功能需求，比如柱体上的环形凹槽是用于安装密封胶圈，阻挡灰尘从操作端的缝隙进入开关内部，安装耳的厚度经过强化处理，承受固定螺栓的锁紧力时不会出现开裂。
