工业级万向拉光开关结构设计方案

在工业低压控制回路、车载电气系统以及小型机电设备的操作端，这类拉控式开关一直是手动触发通断的核心执行部件，区别于常见的按压式、拨动式开关，拉光开关的触发逻辑是通过轴向抽拉拉杆完成电路状态切换，更适合需要防误触、操作空间受限的安装场景，比如工程机械操作杆旁、老旧车型的灯光控制回路、工业设备的应急触发点位，操作人员不需要精准对位按压，只需要沿拉杆轴向施加拉力即可完成动作，戴劳保手套操作时的触发成功率远高于普通微动开关。

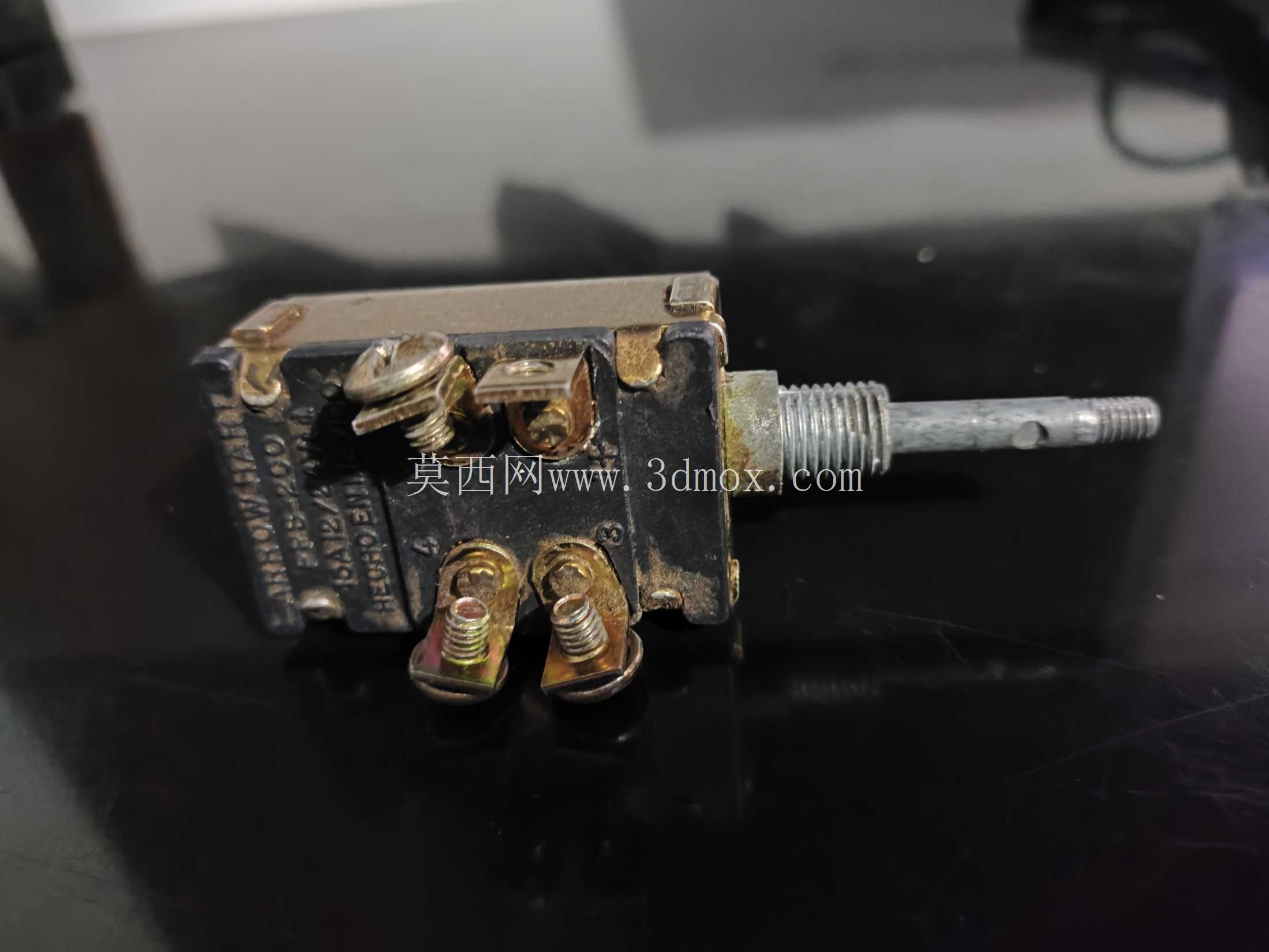

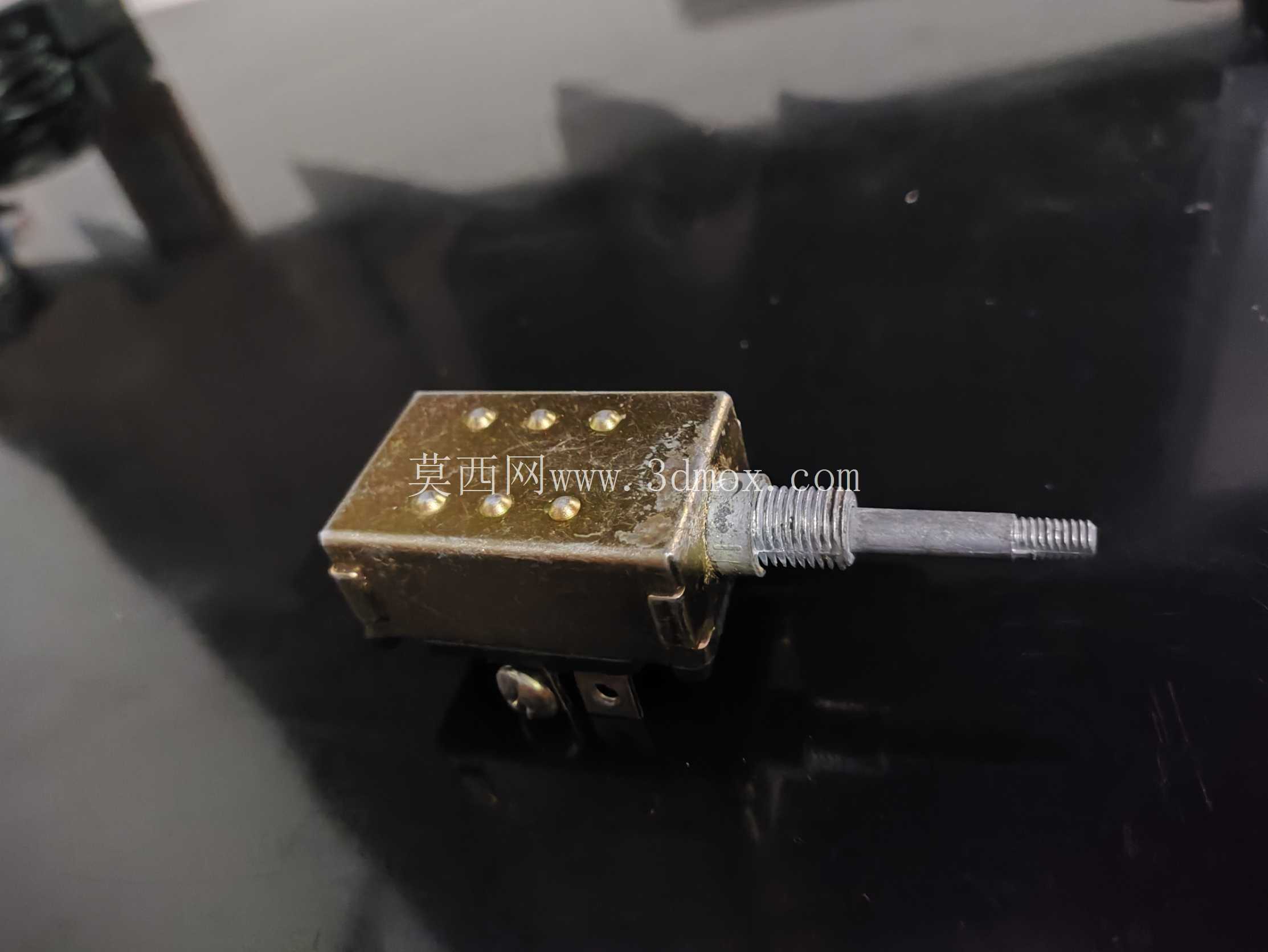

从结构设计来看，这款开关采用方形塑封外壳作为主体承载结构，外壳侧壁预留的卡扣与定位凸台，是为了适配面板嵌入式安装的需求，安装时不需要额外打螺丝固定，直接将壳体推入预设的安装方孔，靠侧壁的弹性卡扣就能卡紧在面板上，安装孔的尺寸公差可以控制在0.2mm范围内，适配厚度1到3mm的金属或塑料面板。伸出壳体的拉杆采用分段式结构，靠近壳体的位置做了外螺纹段，用来配套锁紧螺母调整拉杆的伸出余量，末端的细螺纹段是用来外接操作拉手或者拉绳的，用户可以根据实际安装位置的操作距离，选配不同长度的拉绳或者延长杆，不需要额外改造开关本体。

内部的通断结构采用滑动式触点设计，拉杆轴向移动时会带动内部的绝缘滑块同步位移，滑块上镶嵌的铜质触点会在壳体内部的导电铜片上滑动，实现电路的接通与断开，这种结构的优势是触点接触压力稳定，不会因为设备运行的振动出现触点虚接的问题，额定通断能力可以满足16A电流等级的负载需求，适配12V到24V的低压直流回路，也可以用在120V的低压交流控制场景。壳体的密封设计考虑了工业场景的粉尘防护，拉杆与壳体配合的位置做了环形密封槽，装配时加装橡胶密封圈，可以阻挡常规工况下的粉尘、飞溅水滴进入壳体内部，避免触点氧化接触不良。

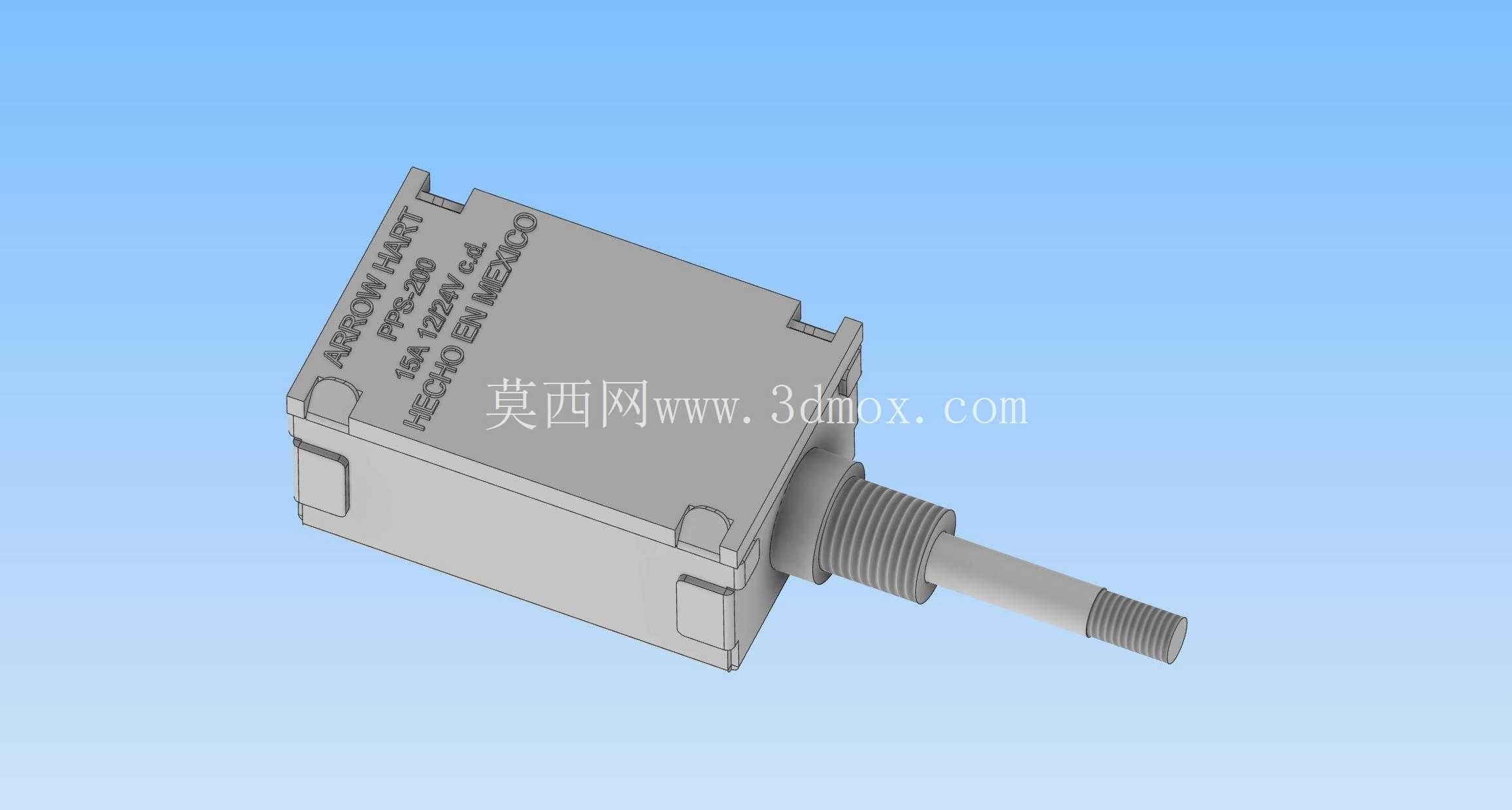

建模过程中需要重点关注几个配合边界：首先是拉杆的轴向行程，整个动作行程控制在8mm到10mm之间，行程过短会导致操作时没有清晰的档位反馈，行程过长则会占用过多的壳体内部空间，增大整体体积；其次是内部滑块的导向结构，壳体内壁需要设计两条平行的导向筋，限制滑块的周向转动，保证触点每次滑动都能精准对准导电铜片的接触区域，避免偏磨导致的触点寿命缩短；最后是外壳的卡扣强度，卡扣的悬臂厚度设计在1.2mm，采用PBT工程塑料材质时，卡扣的反复拆装寿命可以达到50次以上，不会出现断裂失效的问题。

在实际选型应用中，这类开关常被用来控制设备的工作灯、警示回路，或者作为小型设备的电源触发开关，相比普通的船型开关，拉控式的操作方式可以实现远距离拉线触发，比如在设备的防护栏外侧加装拉绳，操作人员不需要打开防护门就可以触发开关停机，适配一些简易的安全防护场景。建模时所有的配合面都预留了合理的装配间隙，塑料壳体的拔模斜度控制在1.5度，符合注塑生产的工艺要求，导电部件的尺寸按照常用铜带的冲压公差设计，不需要额外开定制模具就可以采购到标准的触点配件，降低量产的成本。拉杆的金属部分采用铜质基材表面镀镍处理，既保证了导电性能，也避免长期使用出现锈蚀卡滞的问题，拉杆与内部滑块的连接采用卡簧固定，装配时只需要将拉杆插入滑块的安装孔，卡入卡簧就可以完成连接，装配工序简单，适合批量生产组装。
