阀组用多孔折弯冲压钢板安装支架

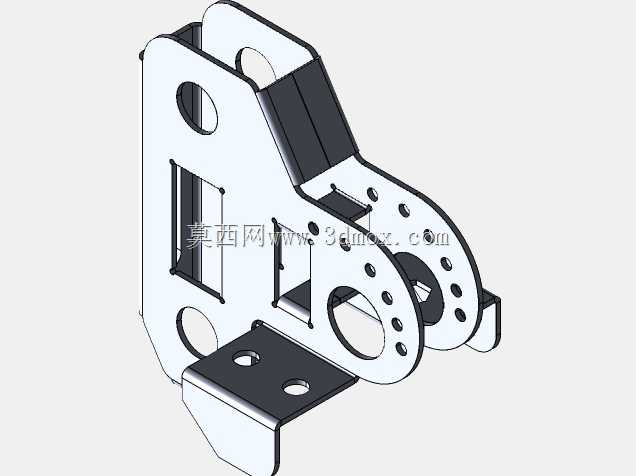

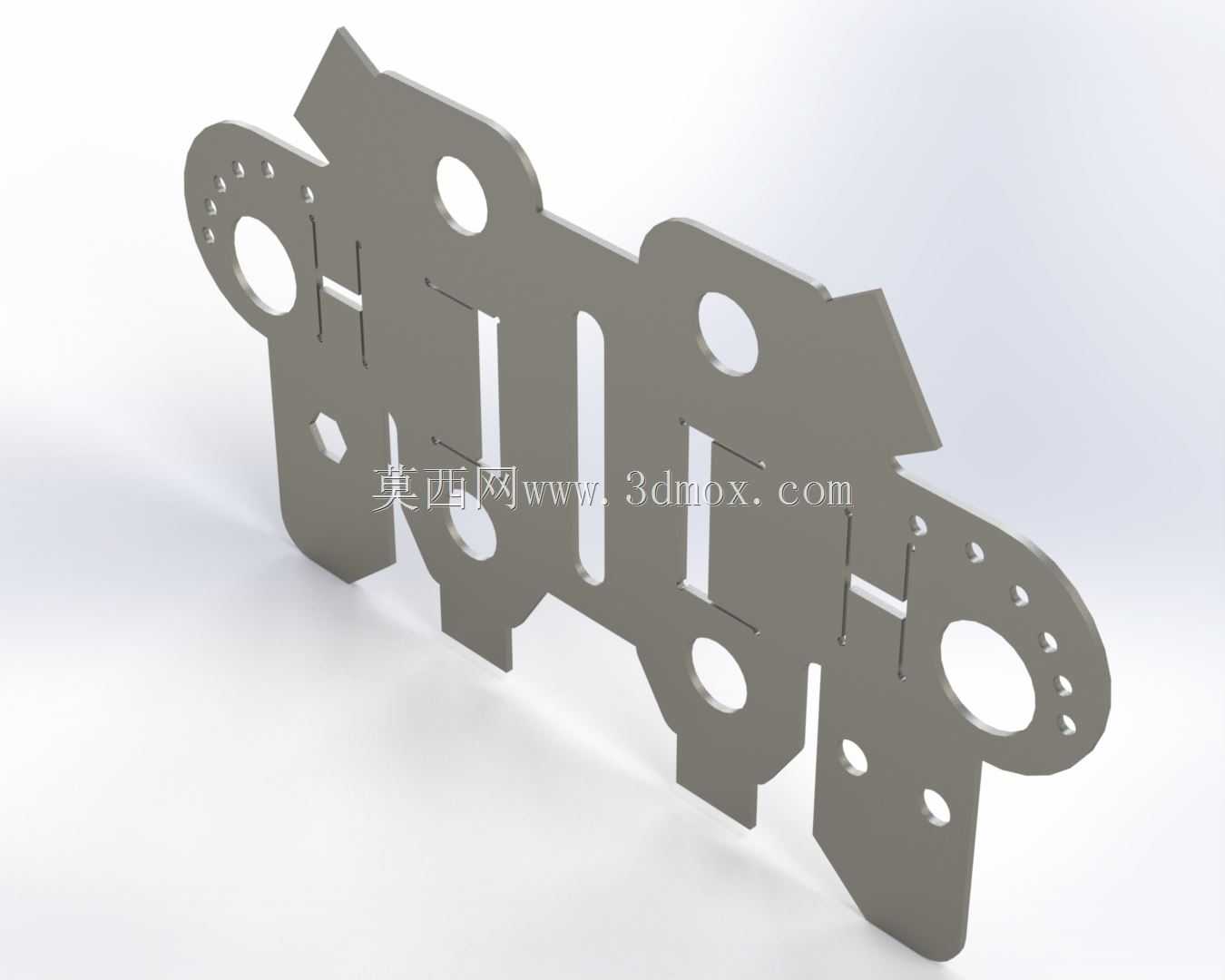

　　这款冲压成型的钢板构件，主要应用在工业流体控制回路的阀组集成安装场景，作为阀块与设备主体机架之间的连接承载件，承担阀组的载荷传递、安装定位以及管路避让的核心作用。在液压、气动控制的设备台架里，阀组往往需要悬空布置或者偏离主安装面一定距离，同时要预留出管路接头、传感器接线的操作空间，这类钢板支架就是为适配这类安装需求设计的。从结构上看，构件采用一体化钢板折弯成型，没有额外的焊接拼接部位，整体刚性靠折弯翻边和型面的凹凸结构保证，避免了焊接带来的变形、应力集中问题，适合批量冲压生产，成本控制表现优异。

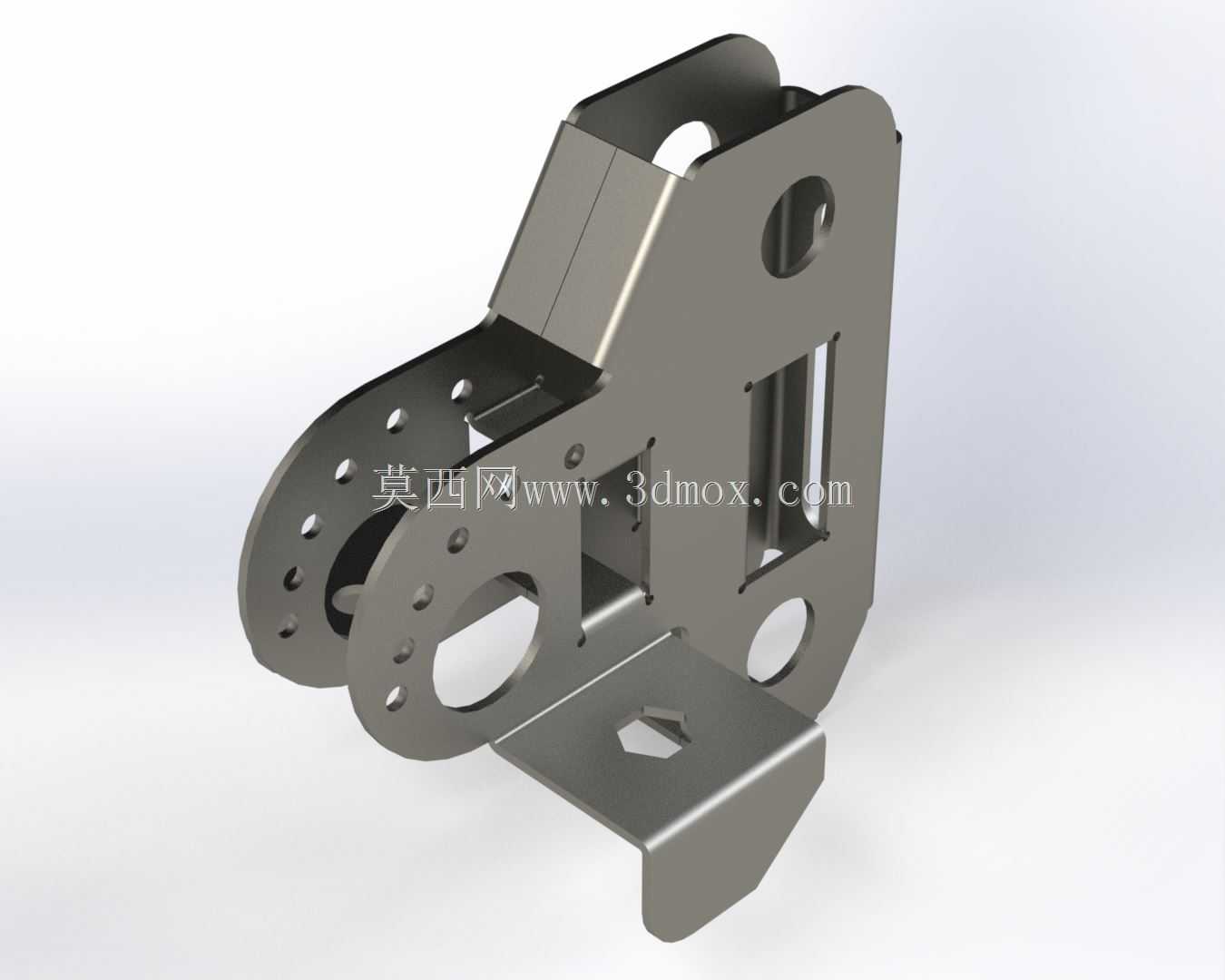

　　构件上分布的多组不同孔径的圆孔，分别对应不同的安装功能：大直径圆孔是阀组主轴或者流体通道的避让孔，避免支架遮挡阀组的工作通路；中等直径的通孔是螺栓过孔，用于将支架固定在设备主安装面上，同时也用于阀块与支架之间的锁紧连接；边缘分布的小直径孔组，是辅助管线、小型传感器的固定安装位，方便现场布线时固定扎带或者安装小型线卡。支架下部延伸出的带异形孔的折弯支耳，是专门的定位结构，安装时可以先通过这个支耳与机架上的定位销配合，完成支架的预定位，再锁紧所有固定螺栓，大幅降低现场安装的对位难度，也能避免长期运行中螺栓受剪切力出现断裂的问题。

　　设计阶段针对安装边界做了充分的避让考量：支架侧面的长条形镂空槽，一方面是为了减轻整体重量，另一方面是给阀组侧面的调节手柄、接线端子预留操作空间，不需要额外在支架上开孔避让，安装后可以直接在支架外侧完成阀组的参数调节、接线插拔操作。折弯形成的双层立板结构，把阀组的安装面抬离主安装面一定高度，既可以让阀组底部的泄漏油口有足够的接管空间，也能避免设备运行时的振动直接传递到阀组上，降低阀组因为长期振动出现密封失效、接头松动的概率。

　　从安装尺寸匹配来看，支架的安装孔位间距适配常规通径阀块的标准安装孔距，不需要对现有标准阀块做额外改造就可以直接装配，折弯翻边的高度经过核算，在保证足够支撑刚性的前提下，控制了整体的外轮廓尺寸，不会和周边的管路、其他元器件产生干涉。构件的所有折弯圆角都按照冲压工艺要求做了统一设置，避免折弯处出现应力开裂，所有安装孔的孔边都做了去毛刺处理，防止安装时划伤密封件或者操作人员。在实际设备运维场景中，这种一体化支架的维护便利性也更好，不需要拆解多个拼接部件就可以直接完成阀组的拆装更换，外露的安装孔位都预留了足够的扳手操作空间，使用常规套筒扳手就可以完成所有螺栓的锁紧操作，不需要特殊工装。针对阀组运行中可能出现的微量渗漏问题，支架下部的折弯平面还可以承接少量渗漏的油液，避免油液直接滴落到设备内部的电气元件上，降低设备故障风险。整个构件的型面设计没有多余的装饰结构，所有结构特征都服务于安装、承载、避让的实际功能，材料选用常规冷轧钢板就可以满足强度要求，表面处理可以根据使用场景选择镀锌、喷塑等不同工艺，适配不同腐蚀等级的工业应用环境。
