线框骨架式航空教具飞机结构设计

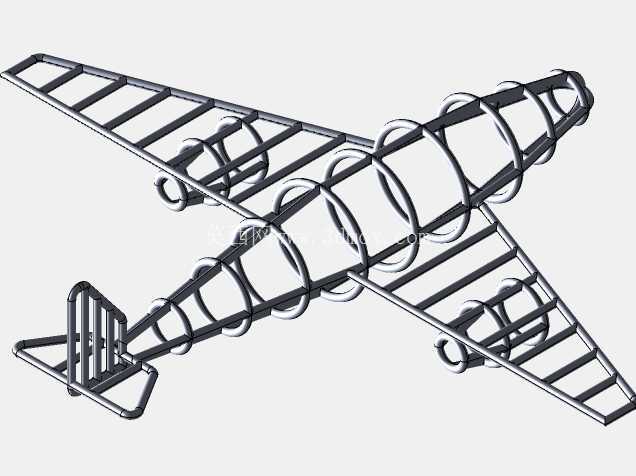

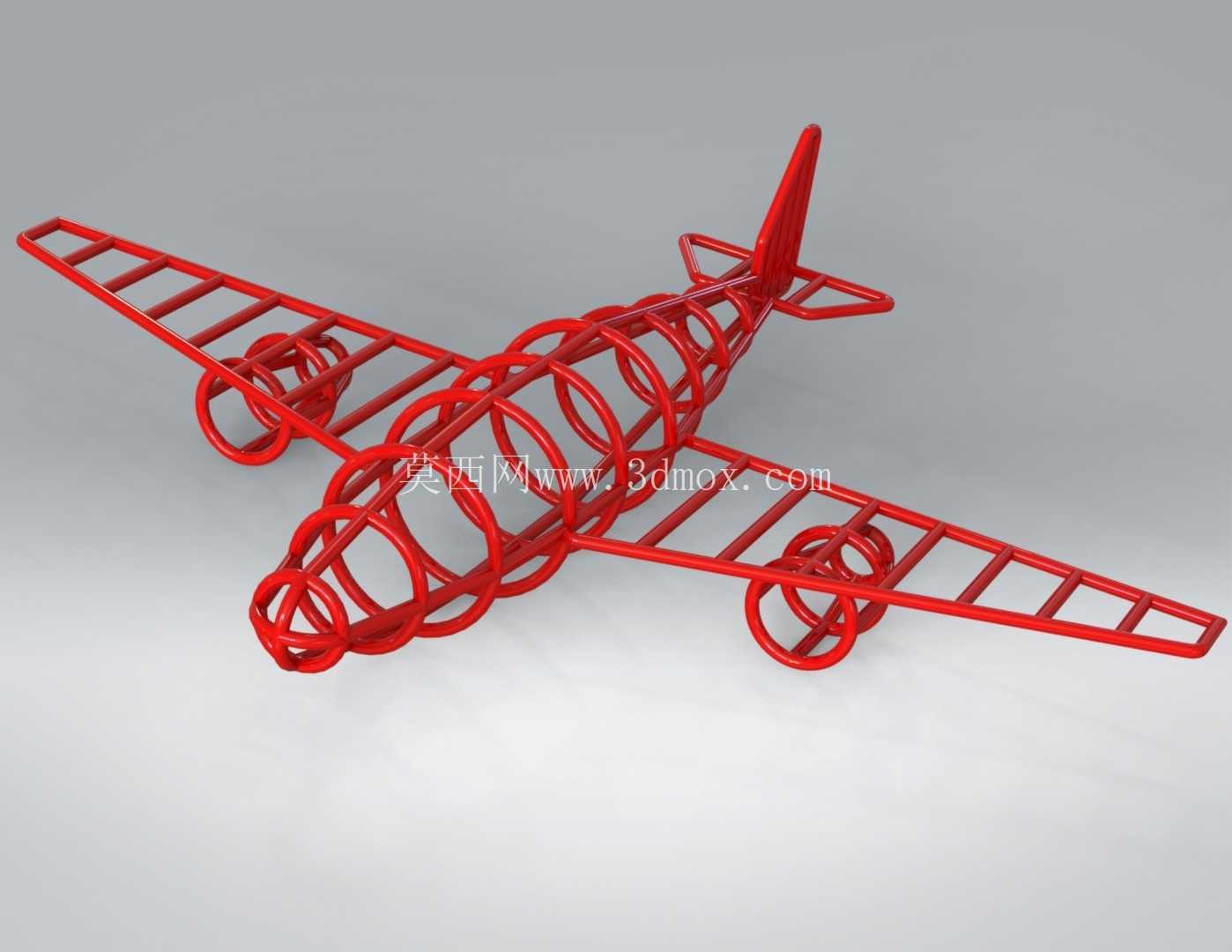

　　这款线框骨架式飞机结构，核心面向航空科普教学、结构认知实训场景使用，区别于整机蒙皮覆盖的实体模型，采用全镂空的环形肋与纵梁组合结构，能够让观察者直接看清机身、机翼、尾翼的内部传力路径，在职业院校航空类专业的结构认知课、青少年航空科普展陈场景中，能够快速帮助受众建立飞行器结构的基础认知，不需要拆解蒙皮就能直观展示各构件的连接逻辑。从设计思路来看，整体采用等比例缩放的常规布局运输机构型，机身段没有采用传统的半硬壳式蒙皮承载设计，而是用连续排列的环形框作为横截面支撑，搭配沿机身轴向布置的纵向长桁，组合成筒状的机身承力骨架，每一个环形框的直径沿机头到机尾方向平滑过渡，机头段环形框直径逐步收窄形成圆润的机头轮廓，机尾段环形框直径同步收窄，衔接垂直尾翼与水平尾翼的支撑骨架，既还原了真实飞机机身的截面变化规律，又通过镂空设计大幅降低了模型本身的重量，同时减少了3D打印或者线切割加工时的材料消耗。

　　机翼部分采用平行弦翼的简化设计，没有做复杂的翼型曲面收边，而是用沿翼展方向布置的前后翼梁作为主承力构件，翼梁之间等距布置垂直于翼梁的翼肋，形成格栅状的机翼骨架，翼肋的长度从翼根到翼尖逐步缩短，还原真实机翼的梯形平面轮廓，发动机短舱直接通过环形框挂载在机翼下方的翼梁位置，短舱同样采用环形肋堆叠的镂空结构，和机身、机翼的设计语言保持统一，短舱的环形框直径前后收窄，还原航空发动机短舱的基本轮廓，不需要额外添加细节就能让观察者识别出发动机的安装位置。

　　尾翼部分采用常规的垂直尾翼加水平尾翼布局，垂直尾翼的骨架采用单梁加翼肋的结构，沿垂尾前缘到后缘的高度方向逐步收窄，水平尾翼的结构和主机翼保持一致，采用前后梁加翼肋的格栅结构，安装在机身尾部的环形框上，和垂尾形成稳定的尾翼承力组。从安装边界来看，整个骨架结构所有构件均采用等直径的棒材拼接成型，没有突出的尖锐棱角，放置在展台上时，机腹位置的最低环形框作为支撑接触面，不需要额外设计安装支架就能稳定放置，整体重心位于机翼弦长的三分之一位置，和真实飞机的重心设计逻辑一致，放置时不会出现前后倾覆的问题。在实际教学使用中，这款骨架模型可以配合不同颜色的标识棒，标注出机身框、长桁、翼梁、翼肋、翼盒等不同结构部件的位置，帮助学员快速区分飞行器结构中的不同受力构件，相比实体蒙皮模型，镂空结构不会遮挡内部的连接节点，观察者可以从任意角度看清每一个构件的连接方式，甚至可以直观看到机翼和机身的对接位置、发动机挂点和翼梁的连接逻辑，对于刚接触航空结构的学员来说，能够大幅降低结构认知的门槛。

　　在加工实现层面，这种全棒材拼接的线框结构，既可以采用金属线材弯折焊接成型，也可以采用3D打印一体化制作，不需要复杂的曲面加工工序，所有构件的截面尺寸统一，加工时不需要准备多种规格的原材料，生产制作的门槛较低，同时镂空结构在运输过程中也不容易出现积尘问题，日常展陈维护只需要简单擦拭即可，长期使用也不会因为蒙皮凹陷、漆面脱落影响展示效果。设计过程中特意简化了真实飞机上的复杂曲面细节，没有加入襟翼、副翼、起落架等活动构件，把所有设计重心放在主体承力骨架的展示上，避免过多的细碎零件分散观察者的注意力，让核心的结构传力路径成为视觉焦点，不管是用于课堂教学演示，还是作为科普场馆的展陈摆件，都能清晰传递飞机结构的基础设计逻辑。
