多瓣式卡盘夹持工装结构设计

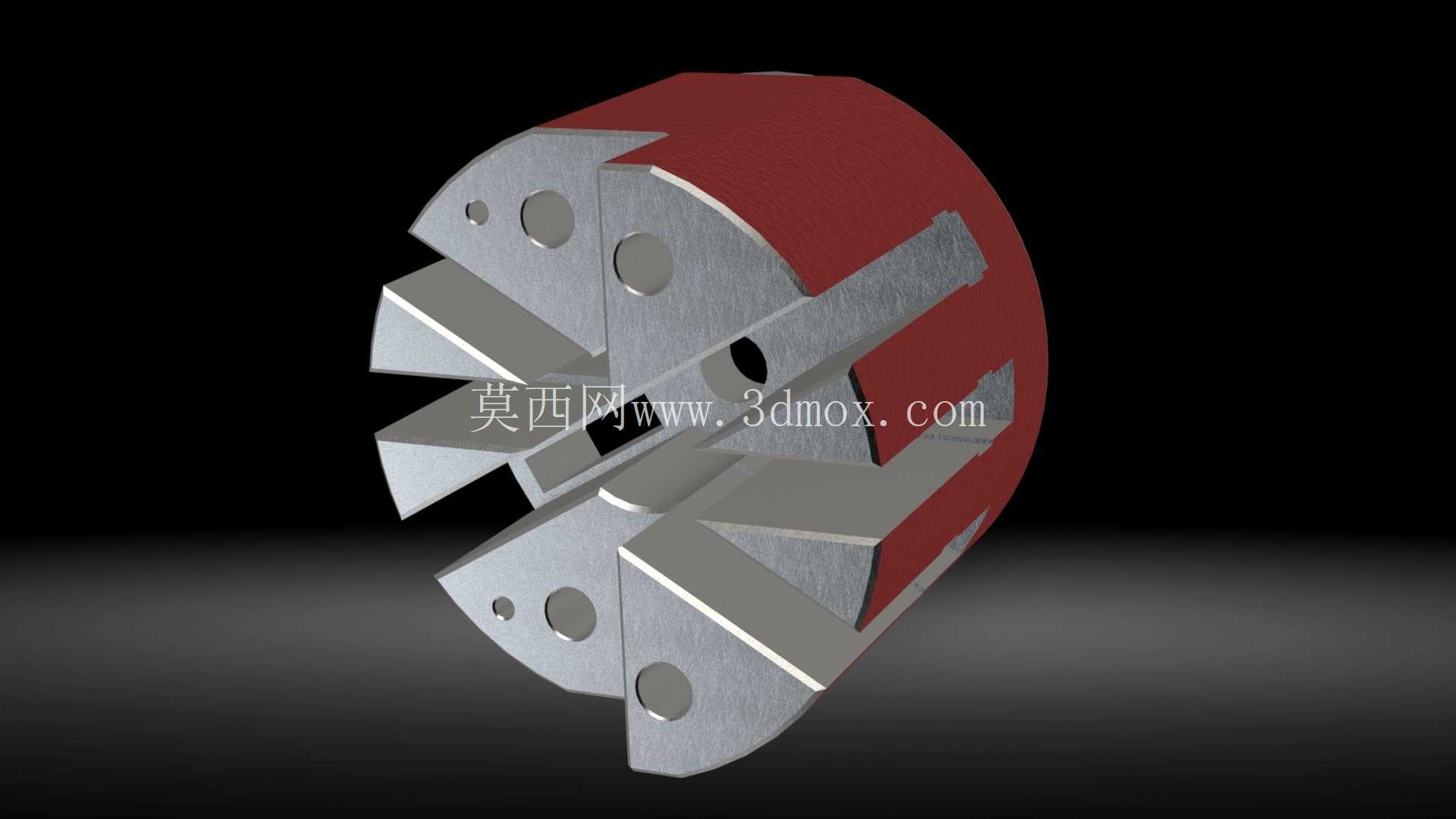

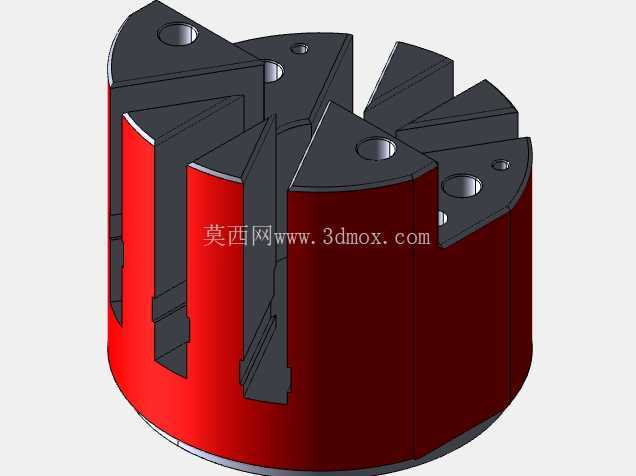

　　在金属切削加工、精密零件装夹的作业场景中，这类多瓣式夹持结构是车床、磨床等机加工设备上的核心执行部件，主要承担工件定位与夹紧的功能，保障加工过程中工件与主轴的同轴度，避免切削力作用下工件出现位移、振颤，最终影响加工面的形位公差与表面粗糙度。从结构设计逻辑来看，该夹持部件采用周向均匀分布的多瓣卡爪布局，每瓣卡爪都设置了独立的导向滑动面，与基体的斜向滑槽配合，当驱动机构施加轴向推力时，各卡爪可沿径向同步收拢或张开，实现对不同直径回转类工件的自适应装夹，这种同步运动的设计能保证各卡爪对工件的夹紧力均匀分布，避免薄壁工件装夹时出现局部变形。

　　卡爪的工作端面做了阶梯式的结构设计，不同高度的夹持台阶可以适配不同装夹深度的工件，既可以对工件外圆进行夹持，也能通过反向安装卡爪实现对内孔的涨紧固定，拓展了单套工装的适用范围。基体部分采用圆柱式安装基准，外圆与端面的垂直度、安装止口的尺寸公差都经过严格控制，能够直接与机床主轴的法兰端面配合安装，不需要额外的转接板，减少了安装环节的累积误差。卡爪上分布的多个圆孔是减重与应力释放结构，在保证卡爪整体刚性的前提下，降低运动部件的重量，减少主轴高速旋转时的动平衡负载，同时这些孔也可以作为拆装时的工艺孔，方便维修时拆卸卡爪。

　　滑动配合面的角度经过反复校核，选择了合适的楔角，既保证夹紧时的自锁性能，避免加工过程中卡爪自行松脱，又能保证松开时卡爪能顺利复位，不会出现卡滞现象。在实际应用中，这类夹持结构常被用于批量零件的精加工工序，相比普通三爪卡盘，多瓣的接触形式能增大与工件的接触面积，降低单位面积的夹紧压强，特别适合薄壁套筒类、易变形有色金属零件的装夹加工。设计过程中需要重点控制各卡爪滑动槽的位置度公差，保证每瓣卡爪的运动行程一致，否则会出现工件装夹偏心的问题，直接影响加工精度；同时各滑动面的表面粗糙度要控制在合理范围，既要减少滑动阻力，又要保证耐磨性能，延长工装的使用寿命。

　　安装边界方面，该结构的轴向总长度、最大张开直径、最小收拢直径都需要与对应机床的主轴内孔、转速参数匹配，避免旋转时与机床护罩、刀架等部件发生干涉，卡爪的最大行程要覆盖常用加工工件的直径范围，减少更换工装的频次，提升加工效率。基体尾部的连接结构需要与主轴的驱动方式匹配，不管是拉杆驱动还是回转油缸驱动，都要保证连接可靠，动力传递顺畅，没有传动间隙。在受力分析环节，要核算最大夹紧力下卡爪与基体的结构强度，避免满负荷夹紧时出现结构变形甚至断裂，同时要考虑高速旋转时的离心力对夹紧力的抵消作用，保证最高工作转速下仍有足够的夹紧余量，防止工件飞出引发安全事故。
