笼式框架金属传动结构件设计

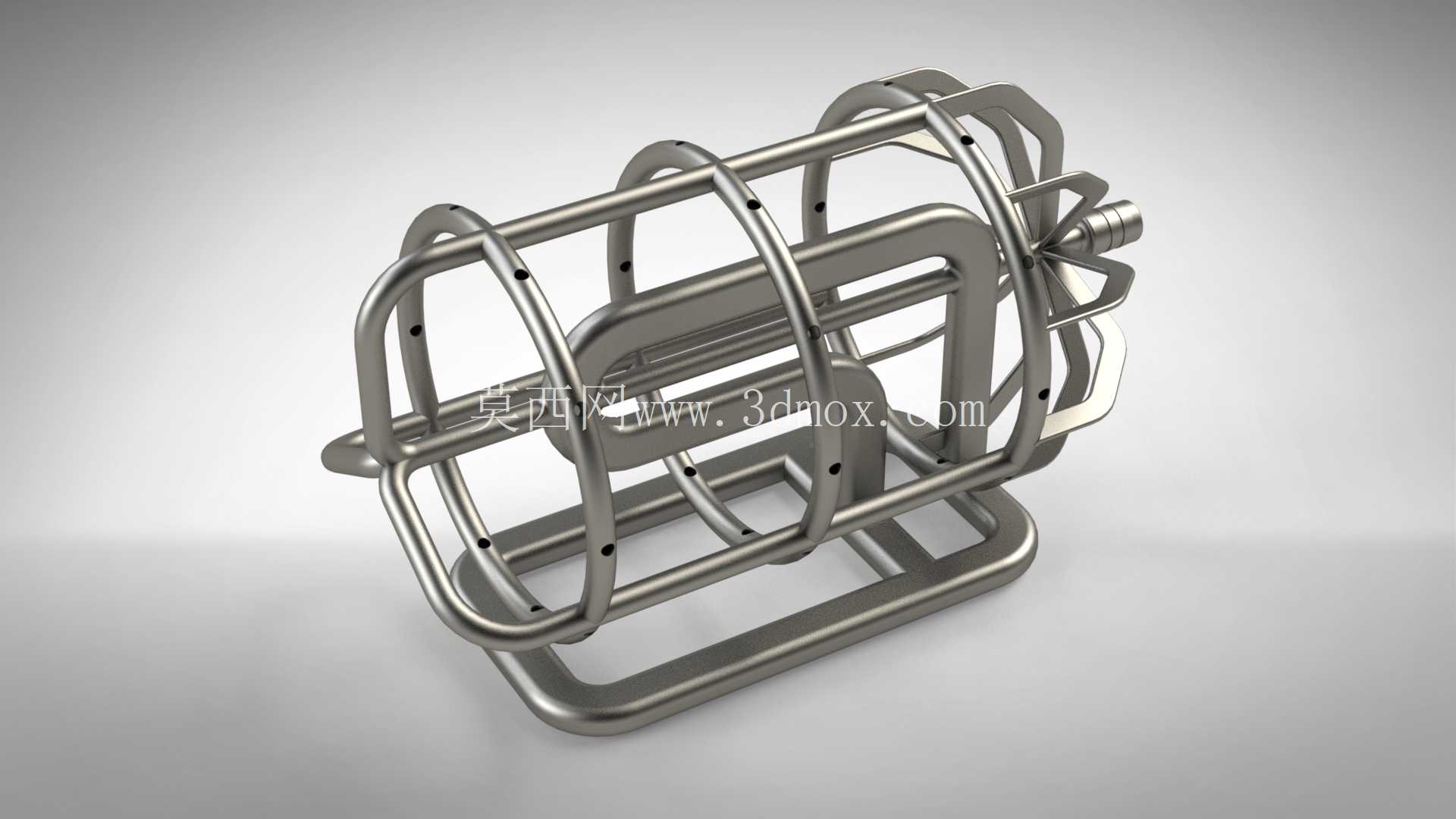

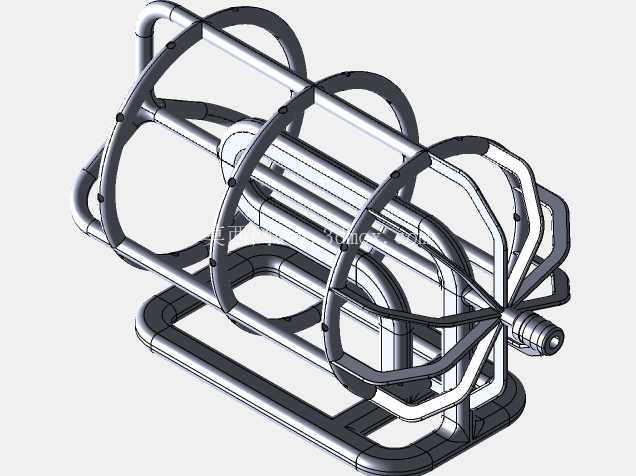

该笼式框架金属构件在汽车冲压生产线的物料中转、工位间工件承载环节有着明确的适配场景，区别于常规的焊接式承载托架，整体采用一体化弯折成型的框架逻辑，从根源上减少了拼接焊缝带来的应力集中问题，适配冲压车间高频次、重负载的往复作业工况。从结构功能来看，外围等距排布的弧形笼条并非单纯的造型设计，每根笼条上预设的通孔为后续加装柔性缓冲垫、工件定位销预留了安装位，可根据不同冲压件的外形轮廓快速调整定位点，无需对框架主体进行二次焊接或切削加工，大幅缩短工位换型的调整周期。内部嵌套的U型支撑骨架与外围笼条采用圆弧过渡衔接，避免了直角应力棱边在长期交变载荷下出现的疲劳开裂问题，骨架底部的矩形安装边可直接与生产线的滑台、转位机构通过螺栓锁紧，安装面的平面度公差控制在0.1mm以内，保证高速转运过程中不会出现偏载晃动。设计阶段优先考虑了冲压车间的作业边界，整体外轮廓的回转直径控制在400mm以内，轴向长度不超过350mm，适配现有多数冲压工位的转台安装空间，无需对现有生产线的工位布局进行改造即可直接替换原有老旧托架。端部的快接轴头采用标准的阶梯轴设计，轴径公差配合选用H7/k6的过渡配合等级，可直接与现有生产线的驱动输出端对接，轴端预留的锁紧卡槽可防止高速转动过程中出现轴向窜动。笼条之间的镂空间距经过反复校核，既保证了足够的结构强度，又能让冲压过程中残留的切削液、金属碎屑自然掉落，不会在框架内部堆积造成工件定位偏差，日常维护时仅需用压缩空气吹扫即可完成清洁，无需拆解构件。内部支撑骨架的截面尺寸经过拓扑优化，在满足15kg额定承载的前提下，整体自重比同规格焊接托架降低了22%，有效减少了驱动端的负载损耗，提升工位转运的响应速度。框架所有外露棱边均做了R3的圆角倒钝处理，避免操作人员上下料时被锐边划伤，符合冲压车间的安全生产规范。从安装适配性来看，底部安装边的螺栓孔采用长圆孔设计，允许±5mm的安装位置调整量，可抵消部分滑台安装面的加工误差，降低现场安装的调试难度。构件整体的材质选用常见的45号结构钢，表面做镀镍防锈处理，可适应冲压车间高湿度、有少量切削液腐蚀的作业环境，正常工况下的使用寿命可达3年以上。不同于常规的定制化承载工装，该结构的模块化设计逻辑使其可通过更换不同厚度的笼条、调整内部支撑的间距，快速适配不同尺寸规格的冲压工件承载需求，从小型冲压覆盖件到中型结构件的中转承载都能覆盖，减少了车间内工装的种类储备，降低工装管理成本。在结构强度校核阶段，对框架的额定负载工况做了10万次往复疲劳仿真，最大应力出现在笼条与底部安装边的衔接位置，应力值远低于材料的屈服强度，不会出现塑性变形问题。端部的传动衔接位置做了局部加厚处理，承受驱动扭矩时的变形量控制在0.05mm以内，保证传动精度满足工位转位的重复定位要求。
