双轮捆绑式起重滑轮结构设计

这款双轮捆绑滑轮的设计，最初是针对船舶系泊、户外重型设备临时捆绑吊装场景中，单轮滑轮承载不足、绳索易磨损跳槽的痛点做的结构优化，日常也可用于仓储重型货物移位、建筑小型构件吊装、林业木材转运等需要绳索变向省力的作业环节。从实际使用逻辑来看，双轮的排布直接将单根绳索的受力拆分为两段承载，同等绳索直径下额定载荷比同规格单轮滑轮提升近一倍，同时绳索在两轮槽内的包覆角度更大，牵引过程中不会出现绳索偏磨滑轮侧板的问题，长期使用能有效降低绳索的断丝风险。

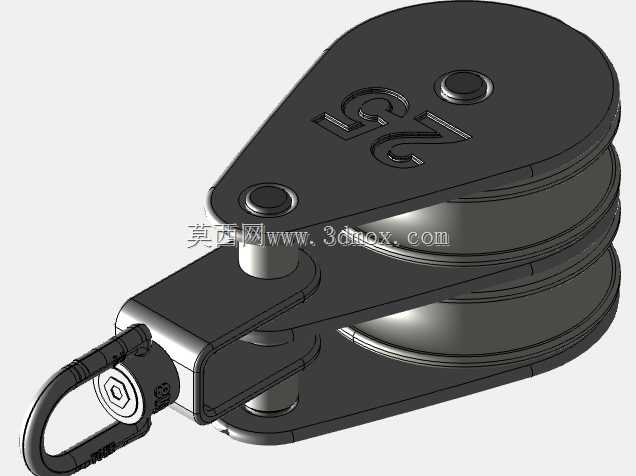

结构设计上，滑轮主体采用分体式夹板结构，两块对称的冲压成型侧板通过顶部的铆接销轴、中部的滑轮轴做刚性连接，不需要额外的焊接工序，加工时仅需完成板材冲压、轴类车削、滑轮槽精车三个核心工序，装配效率比焊接式滑轮高40%以上，后期维护时也可以直接拆卸销轴更换磨损的滑轮或轴承，不需要整体报废。侧板外侧压印的载荷标识直接在冲压工序一体成型，不会像粘贴标识那样在户外长期使用后脱落，作业人员可以快速识别滑轮的额定承载上限，避免超载使用。

端部的捆绑连接结构没有采用传统的固定吊环设计，而是做了带锁紧螺母的铰接吊耳结构，吊耳可以绕端部销轴做360度旋转，不管是捆绑在圆柱形的管材、桁架上，还是连接在固定吊点上，都能自适应绳索的牵引角度，不会出现侧板别劲、滑轮卡滞的问题。吊耳的开口尺寸做了适配性优化，可以兼容直径12mm到20mm的捆绑带、钢丝绳直接穿入，不需要额外搭配卸扣就能完成固定，减少了现场作业的配件携带量。

滑轮的轮槽采用了R角圆弧优化设计，槽深大于绳索直径的1.5倍，槽宽比常用钢丝绳直径大2mm，绳索在槽内滑动时不会出现夹绳、卡绳的问题，轮槽表面做了光滑过渡处理，没有锐角毛刺，能减少绳索外层的磨损。两个滑轮之间预留了3mm的间隙，避免两轮转动时互相摩擦产生阻力，每个滑轮内部都可以适配标准的深沟球轴承，牵引时的转动阻力比无轴承的滑动式滑轮降低60%以上，小牵引力下也能顺畅转动，不会出现绳索滑动摩擦滑轮的情况。

安装边界方面，这款滑轮整体长度控制在220mm以内，最大宽度110mm，厚度方向不超过70mm，属于紧凑型的双轮滑车，在狭窄的作业空间内也能灵活布置。顶部的销轴端部做了沉头设计，不会突出侧板表面，避免吊装过程中剐蹭周边的设备或构件。侧板的边缘做了15度的倒角翻边处理，既提升了侧板的结构强度，受侧向力时不容易变形，也能避免锋利的板材边缘划伤作业人员或割伤绳索。

实际选型使用时需要注意，这款滑轮属于定滑轮结构，核心作用是改变绳索的牵引方向，配合卷扬机、手动葫芦使用时可以灵活调整施力角度，双轮结构也可以配合绳索组成简单的省力滑轮组，在没有动力吊装设备的野外场景下，仅靠人力就能完成较重物件的短距离移位。设计时已经考虑了户外使用的防锈需求，所有钢制部件都可以做镀锌或达克罗表面处理，在沿海高盐雾、林区高湿度的环境下也能长期使用，不会出现锈死卡滞的问题。
