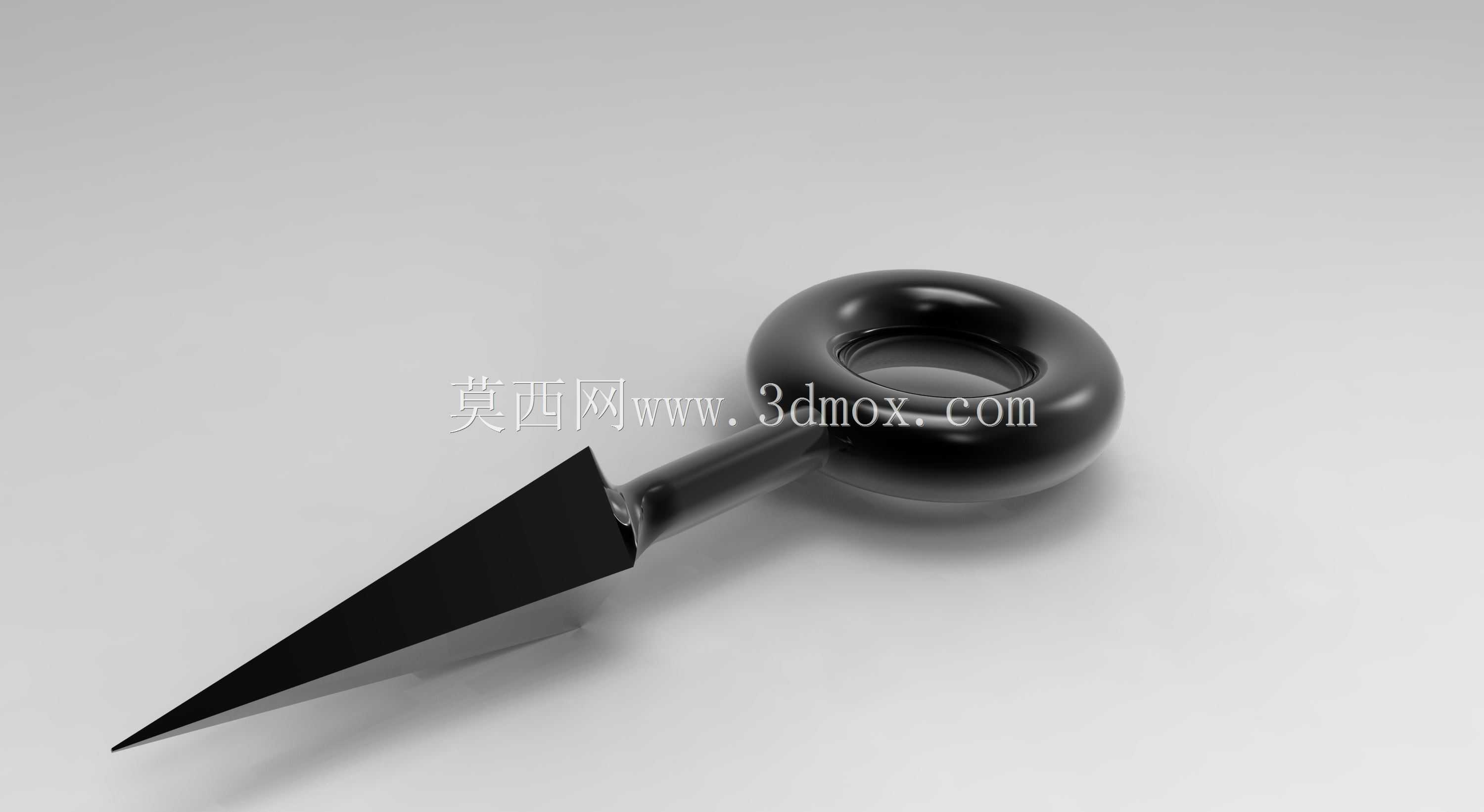

带吊环尖锥式阀块连接手臂结构

　　在流体控制类阀组的装配与现场运维场景中，这类带吊环的尖锥连接结构常作为阀块与外部执行端的衔接手臂使用，区别于常规的法兰对接或螺纹硬连接，该结构的尖锥段采用锥面自定心设计，插入阀块对应锥孔后可依靠锥面的过盈配合实现径向自动找正，无需额外加装定位销就能保证连接同轴度控制在0.02mm以内，大幅降低现场装配时的对位调整时间，尤其适合狭小舱室内的阀组快装作业。从结构功能来看，端部的封闭吊环并非单纯的吊装受力点，日常运维时可作为手动扳转的受力位，遇到阀块卡滞需要微调角度时，直接用撬棍穿入吊环即可施加扭矩，无需额外设计扳手位，同时在设备长途运输过程中，吊环可直接穿入保险钢丝与相邻阀组构件绑定，避免运输振动导致连接松脱。

　　设计阶段针对该结构的受力边界做了明确限定：尖锥段的锥度采用1:12的莫氏锥度衍生参数，锥面有效接触长度不低于28mm，保证在1.6MPa的常规流体管路压力下，连接面不会出现侧向渗漏；吊环的内孔直径设计为18mm，可适配常规的M16吊环螺栓或标准撬棍，环体截面直径达到8mm，经有限元校核，单环可承受的垂直拉力不低于12kN，完全覆盖单个中型阀块的整体吊装重量，不会出现吊装变形问题。

　　安装边界方面，尖锥根部与吊环衔接的轴段直径为12mm，对应阀块上的安装沉孔深度需预留15mm的避让空间，避免装配时轴段端面与阀块壳体发生硬接触，锥面的表面粗糙度要求达到Ra1.6，保证与阀块锥孔配合时的密封性能，无需额外加装密封垫片就能实现低压工况下的介质密封。实际应用中，这类结构也常被改造用于仪器仪表类量具的快装支架上，尖锥段插入仪表对应的安装锥孔后，吊环端可悬挂配重块实现仪表的角度自适应调整，相比螺纹连接的支架，调整时无需反复旋拧螺纹，只需松开锥面的锁紧螺母就能快速调整角度，调整到位后锁紧螺母即可依靠锥面的抱紧力固定位置，不会出现长期使用后螺纹滑牙导致的角度偏移问题。

　　结构的材质选型上，整体采用45号钢整体调质处理，表面做发黑防锈处理，尖锥段表面做高频淬火处理，硬度达到HRC42-48，避免多次插拔后锥面出现磨损拉伤，导致配合间隙增大引发的定位精度下降问题；吊环与尖锥衔接的过渡位置采用R3的圆角过渡，避免应力集中导致的吊装断裂问题，经反复拉拽测试，该过渡位置在承受15kN拉力时不会出现裂纹萌生。在阀组的模块化设计中，这类连接手臂可作为通用接口件适配不同通径的阀块，只需调整尖锥段的直径与锥度参数，就能实现不同规格阀块的快换连接，相比定制化的连接支架，通用化程度更高，可减少备件库存种类，降低现场运维的备件储备成本。现场装配时需要注意，锥面配合前需擦拭干净表面的铁屑与油污，避免杂质夹在锥面之间导致接触不良，长期使用后若出现锥面渗漏，只需将尖锥拔出重新研磨配合面即可恢复密封性能，无需整体更换构件，维护成本极低。
