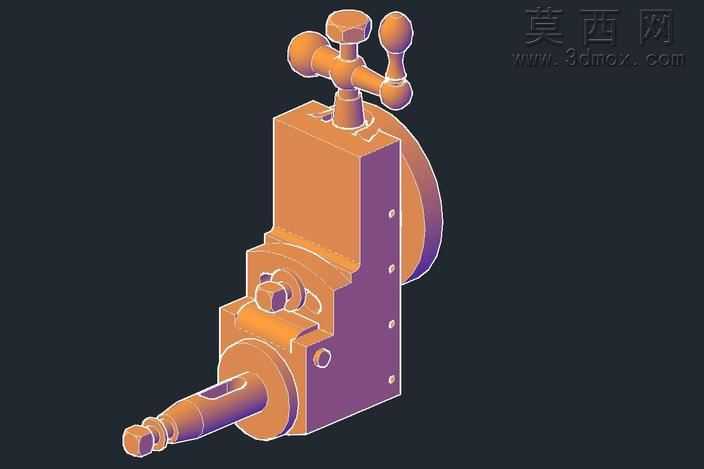

牛头刨床刀架总成结构三维设计

本作品为牛头刨床核心功能部件刀架总成的三维参数化设计成果，建模过程严格遵循机械设计规范与金属切削机床的装配精度要求，完整还原了刀架总成的全部结构细节与装配关系。建模阶段采用自底向上的装配设计思路，先逐一完成刀架体、转盘、溜板、刀夹、调节螺杆、锁紧手柄、进给刻度盘等单个零件的特征建模，通过拉伸、旋转、扫描、切除等基础建模命令构建零件主体结构，对螺纹、倒角、退刀槽、安装孔位等工艺细节做了精准还原，确保每个零件的尺寸公差与形位公差符合机床零部件的加工要求，避免出现干涉、壁厚不均等设计缺陷。装配过程中严格按照实际装配逻辑添加同轴、平行、垂直、面重合等配合约束，完整还原了刀架的角度调节、垂直进给、刀具锁紧、抬刀复位等核心运动机构的活动逻辑，可直观演示刀架在刨削加工中的动作流程，清晰展现各部件之间的动力传递路径。渲染阶段针对不同零件的材质特性做了区分设置：铸铁材质的刀架主体采用哑光金属质感，还原铸件表面的细微磨砂纹理；调节螺杆、锁紧手柄等钢制零件设置了对应的金属反光参数，突出机加工表面的光洁度；操作手柄的握持部分做了防滑纹理与非金属材质的质感区分，提升模型的真实感与辨识度。设计过程中充分考虑了刀架的实际使用需求：刀夹部分可适配不同规格的刨刀装夹，转盘结构可实现刀架角度的偏转调节，满足斜面刨削的加工需求，锁紧机构可在加工过程中保证刀架的刚性，避免切削振动影响加工精度，进给调节机构带有清晰的刻度标识，可精准控制切削深度，整体结构紧凑，传动路径清晰，既符合传统牛头刨床刀架的成熟设计逻辑，也通过三维建模的方式对结构合理性做了验证，可用于机床结构教学、设备维修参考、刨床改造设计等场景，能够帮助相关人员快速理解牛头刨床刀架的工作原理与装配关系。
