带滑轮组结构的起重吊钩三维设计

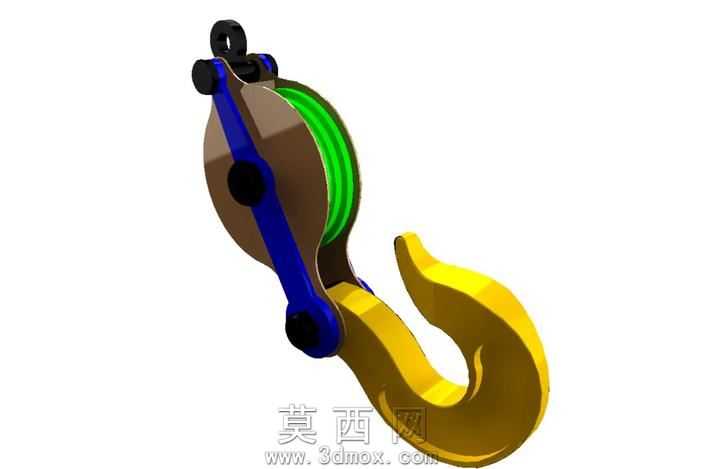

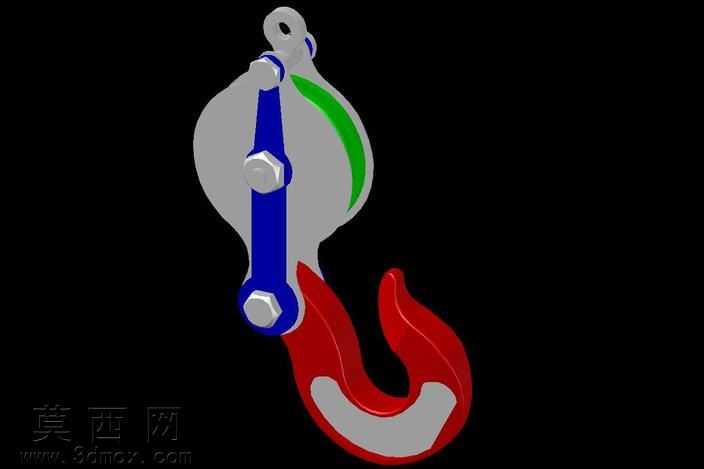

本作品为起重作业核心承载部件的三维建模设计，建模过程中严格遵循起重机械吊具的实际结构逻辑，完整还原了吊钩总成的全部组成构件。建模阶段首先完成各独立零件的参数化搭建：顶部的吊环连接结构采用对称式夹板设计，通过销轴实现与上部起重绳索挂接结构的铰接，夹板两侧设置限位轴端挡块结构，避免销轴在作业过程中出现轴向窜动；中部集成的动滑轮组结构，精准还原了滑轮的轮槽弧度、轮毂厚度以及中心轴承安装位的尺寸，滑轮与两侧夹板之间预留了符合装配要求的转动间隙，保证滑轮可绕中心销轴灵活转动；下部的吊钩本体采用大曲率钩身设计，钩尖位置设置防脱挡片的安装卡位，钩身与上部滑轮架的连接位置采用推力轴承衔接结构，可实现吊钩在承载状态下的水平回转，适配不同角度的吊装需求。材质与渲染阶段针对不同构件的实际用材进行区分设置：两侧连接夹板赋予深蓝色金属漆材质，模拟实际产品的涂装防护层效果；滑轮轮体赋予亮绿色工程塑料材质，还原尼龙滑轮的外观质感；吊钩本体赋予亮金色金属材质，搭配金属表面的细微拉丝纹理，模拟锻造吊钩经热处理后的金属光泽；销轴、轴端挡块等标准连接件赋予深黑色哑光金属材质，还原发黑处理标准件的外观特征。设计过程中充分考量了起重吊钩的实际作业工况，各构件的连接位置、尺寸比例均参考通用起重吊钩的行业设计规范，滑轮槽的弧度适配常用起重钢丝绳的直径范围，钩身的开口尺寸、曲率半径均满足对应额定起重量下的强度设计冗余，整体装配关系完整无干涉，各活动部件的运动自由度设置符合实际机械运动逻辑，既可以用于起重机械相关的结构原理演示，也可作为起重设备三维装配场景的配套部件使用，完整呈现了起重吊钩从顶部挂接、中部滑轮省力到下部承载吊装的全结构组成。
